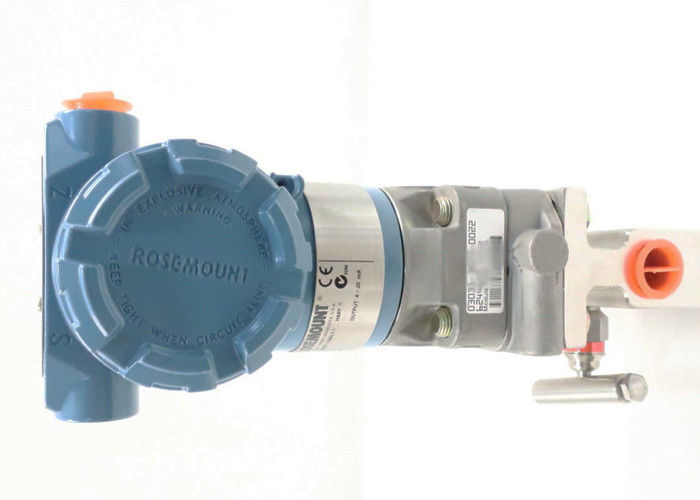

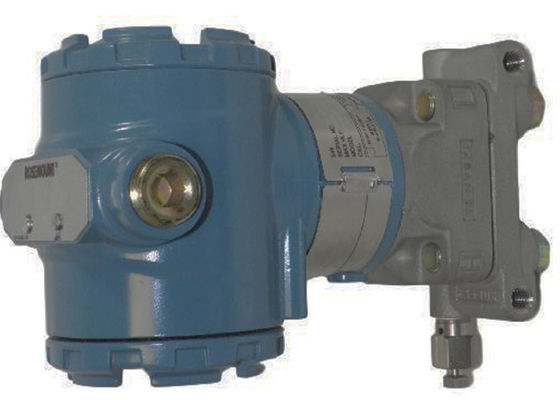

3051L2AA0D21AAF1 Уровнемер Rosemount 3051L
Информация о продукте:3051Л2АА0Д21ААФ1
| Бренд |
3051Л2АА0Д21ААФ1 |
| ПОСТАВЛЯТЬ |
от 0 до 621,60 мбар
|
| РАЗМЕР |
Не поставляет |
| Масса |
5 кг |
(1) Опция HR5 настраивает выход HART на HART версии 5. Опция HR7 настраивает выход HART на HART версии 7. При желании устройство можно настроить на месте на HART версии 5 или 7.HART версии 5 является выходом HART по умолчанию.
(2)Код опции M4 — ЖК-дисплей с LOI, необходимый для локальной адресации и настройки.
(3)Требуются опции беспроводной связи и корпус из специального полимера.Доступные сертификаты: искробезопасность FM (код опции I5), искробезопасность CSA (код опции I6), искробезопасность ATEX (код опции I1), искробезопасность IECEx (код опции I7) и искробезопасность EAC (код опции IM).
(4)Доступно только с сертификатами C6, E2, E5, I5, K5, KB и E8.Недоступно для моделей GE, GM, SBS, DA0, M4, D4, DZ, QT, HR5, HR7, CR, CS или CT.
(5) Конструкционные материалы соответствуют металлургическим требованиям, указанным в стандарте NACE MR0175/ISO 15156 для условий добычи высокосернистой нефти.К определенным материалам применяются экологические ограничения.Подробную информацию см. в последнем стандарте.Отобранные материалы также соответствуют требованиям NACE MR0103 для условий переработки кислой кислоты.
Больше вариантов :
МР-ДЖ2С-10А
МР-ДЖ2С-10Б
МР-ДЖ2С-20А
МР-ДЖ2С-20Б
МР-ДЖ2С-40А
МР-ДЖ2С-40Б
МР-ДЖ2С-60А
МР-ДЖ2С-60Б
МР-ДЖ2С-70А
МР-ДЖ2С-70Б
МР-ДЖ2С-100А
МР-ДЖ2С-100Б
МР-ДЖ2С-200А
МР-ДЖ2С-200Б
МР-ДЖ2С-350А
МР-ДЖ2С-350Б
МР-ДЖ2С-500А
МР-ДЖ2С-500Б
МР-ДЖ2С-700А
МР-ДЖ2С-700Б
Роузмаунт Датчик уровня 3051L Информация:
| Модель |
Тип передатчика |
| 3051Л |
Датчик уровня |
|
| Диапазон давления |
| 2 |
от –250 до 250 по горизонтали2O (от –621,60 до 621,60 мбар) |
★ |
| 3 |
от –1000 до 1000 в H2O (от –2,48 до 2,48 бар) |
★ |
| 4 |
от –300 до 300 фунтов на квадратный дюйм (от –20,68 до 20,68 бар) |
★ |
| Выход передатчика |
| А(1) |
4–20 мА с цифровым сигналом на основе HART®Протокол |
★ |
| Ф |
Протокол FOUNDATION™ Fieldbus |
★ |
| Вт(2) |
ПРОФИБУС®Протокол PA |
★ |
| Икс(3) |
Беспроводная связь (требуются опции беспроводной связи и корпус из специального полимера) |
★ |
| М(4) |
Маломощное напряжение 1–5 В постоянного тока с цифровым сигналом на основе протокола HART. |
|
| Размер технологического присоединения, материал, длина удлинителя (сторона высокого давления) |
| Код |
Размер технологического присоединения |
Материал |
Длина удлинения |
| G0(5) |
2 дюйма/Ду 50/А |
Нержавеющая сталь 316L |
Только заподлицо |
★
|
| Н0(5) |
2 дюйма/Ду 50 |
Сплав С-276 |
Только заподлицо |
★ |
| J0 |
2 дюйма/Ду 50 |
Тантал |
Только заподлицо |
★ |
| А0(5) |
3 дюйма/Ду 80 |
Нержавеющая сталь 316L |
Скрытый монтаж |
★ |
| А2(5) |
3 дюйма/Ду 80 |
Нержавеющая сталь 316L |
2 дюйма/50 мм |
★ |
| А4(5) |
3 дюйма/Ду 80 |
Нержавеющая сталь 316L |
4 дюйма/100 мм |
★ |
| А6(5) |
3 дюйма/Ду 80 |
Нержавеющая сталь 316L |
6 дюймов/150 мм |
★ |
| Б0(5) |
4 дюйма/Ду 100 |
Нержавеющая сталь 316L |
Скрытый монтаж |
★ |
| Би 2(5) |
4 дюйма/Ду 100 |
Нержавеющая сталь 316L |
2 дюйма/50 мм |
★ |
| Б4(5) |
4 дюйма/Ду 100 |
Нержавеющая сталь 316L |
4 дюйма/100 мм |
★ |
| Б6(5) |
4 дюйма/Ду 100 |
Нержавеющая сталь 316L |
6 дюймов/150 мм |
★ |
| С0(5) |
3 дюйма/Ду 80 |
Сплав С-276 |
Скрытый монтаж |
★ |
| С2(5) |
3 дюйма/Ду 80 |
Сплав С-276 |
2 дюйма/50 мм |
★ |
| С4(5) |
3 дюйма/Ду 80 |
Сплав С-276 |
4 дюйма/100 мм |
★ |
| С6(5) |
3 дюйма/Ду 80 |
Сплав С-276 |
6 дюймов/150 мм |
★ |
| Д0(5) |
4 дюйма/Ду 100 |
Сплав С-276 |
Скрытый монтаж |
★ |
| Д2(5) |
4 дюйма/Ду 100 |
Сплав С-276 |
2 дюйма/50 мм |
★ |
| Д4(5) |
4 дюйма/Ду 100 |
Сплав С-276 |
4 дюйма/100 мм |
★ |
| Д6(5) |
4 дюйма/Ду 100 |
Сплав С-276 |
6 дюймов/150 мм |
★ |
| Е0 |
3 дюйма/Ду 80 |
Тантал |
Только заподлицо |
★ |
| Ф0 |
4 дюйма/Ду 100 |
Тантал |
Только заподлицо |
★ |
| Размер монтажного фланца, номинал, материал (верхняя сторона) |
| |
Размер |
Рейтинг |
Материал |
| М |
2 дюйма. |
ANSI/ASME B16.5, класс 150 |
CS |
★ |
| А |
3 дюйма. |
ANSI/ASME B16.5, класс 150 |
CS |
★ |
| Б |
4 дюйма. |
ANSI/ASME B16.5, класс 150 |
CS |
★ |
| Н |
2 дюйма. |
ANSI/ASME B16.5, класс 300 |
CS |
★ |
| С |
3 дюйма. |
ANSI/ASME B16.5, класс 300 |
CS |
★ |
| Д |
4 дюйма. |
ANSI/ASME B16.5, класс 300 |
CS |
★ |
| п |
2 дюйма. |
ANSI/ASME B16.5, класс 600 |
CS |
★ |
| Э |
3 дюйма. |
ANSI/ASME B16.5, класс 600 |
CS |
★ |
| Икс(5) |
2 дюйма. |
ANSI/ASME B16.5, класс 150 |
316 ССТ |
★ |
| Ф(5) |
3 дюйма. |
ANSI/ASME B16.5, класс 150 |
316 ССТ |
★ |
| г(5) |
4 дюйма. |
ANSI/ASME B16.5, класс 150 |
316 ССТ |
★ |
| Да(5) |
2 дюйма. |
ANSI/ASME B16.5, класс 300 |
316 ССТ |
★ |
| ЧАС(5) |
3 дюйма. |
ANSI/ASME B16.5, класс 300 |
316 ССТ |
★ |
| Дж(5) |
4 дюйма. |
ANSI/ASME B16.5, класс 300 |
316 ССТ |
★ |
| З(5) |
2 дюйма. |
ANSI/ASME B16.5, класс 600 |
316 ССТ |
★ |
| л(5) |
3 дюйма. |
ANSI/ASME B16.5, класс 600 |
316 ССТ |
★ |
| вопрос |
Ду 50 |
PN 10-40 по EN 1092-1 |
CS |
★ |
| р |
Ду 80 |
PN 40 по EN 1092-1 |
CS |
★ |
| С |
Ду 100 |
PN 40 по EN 1092-1 |
CS |
★ |
| В |
Ду 100 |
PN 10/16 по EN 1092-1 |
CS |
★ |
| К(5) |
Ду 50 |
PN 10-40 по EN 1092-1 |
316 ССТ |
★ |
| Т(5) |
Ду 80 |
PN 40 по EN 1092-1 |
316 ССТ |
★ |
| ты(5) |
Ду 100 |
PN 40 по EN 1092-1 |
316 ССТ |
★ |
| Вт(5) |
Ду 100 |
PN 10/16 по EN 1092-1 |
316 ССТ |
★ |
| 7(5) |
4 дюйма |
ANSI/ASME B16.5, класс 600 |
316 ССТ |
★ |
| 1 |
Н/Д |
10 000 согласно JIS B2238 |
CS |
|
| 2 |
Н/Д |
20 тыс. согласно JIS B2238 |
CS |
|
| 3 |
Н/Д |
40 тыс. согласно JIS B2238 |
CS |
|
| 4(5) |
Н/Д |
10 000 согласно JIS B2238 |
316 ССТ |
|
| 5(5) |
Н/Д |
20 тыс. согласно JIS B2238 |
316 ССТ |
|
| 6(5) |
Н/Д |
40 тыс. согласно JIS B2238 |
316 ССТ |
|
| Жидкость для заполнения уплотнений (сторона высокого давления) |
Удельный вес |
Температурные пределы (температура окружающей среды 70° F [21° C]) |
| Д |
Силикон 200 |
0,93 |
от –49 до 401 °F (от –45 до 205 °C) |
★ |
| Ф |
Силикон 200 для вакуумных применений |
0,93 |
Для использования в условиях вакуума ниже 14,7 фунтов на квадратный дюйм (1 бар-измер.) см. кривые давления паров в технических характеристиках заполняющей жидкости Rosemount DP.Техническое примечание. |
★ |
| л |
Дау Корнинг®704 жидкость для диффузионного насоса |
1.07 |
От 32 до 401 °F (от 0 до 205 °C) |
★ |
| С |
DC Silicone 704 для вакуумных применений |
1.07 |
Для использования в условиях вакуума ниже 14,7 фунтов на квадратный дюйм (1 бар-измер.) см. кривые давления паров в технических характеристиках заполняющей жидкости Rosemount DP.Техническое примечание. |
★ |
| А |
СИЛЬТЕРМ™XLT |
0,85 |
от –102 до 293 °F (от –75 до 145 °C) |
★ |
| ЧАС |
Инертный (галогеноуглерод) |
1,85 |
от –49 до 320 °F (от –45 до 160 °C) |
★ |
| г |
Глицерин и вода |
1.13 |
От 5 до 203 °F (от –15 до 95 °C) |
★ |
| Н |
Необи®М-20 |
0,92 |
От 5 до 401 °F (от –15 до 205 °C) |
★ |
| п |
Пропиленгликоль и вода |
1.02 |
От 5 до 203 F (от –15 до 95 °C) |
★ |
| Сторона низкого давления |
| |
Конфигурация |
Фланцевый адаптер |
Материал диафрагмы |
Заполняющая жидкость датчика |
| 11(5) |
Гейдж |
ССТ |
Нержавеющая сталь 316L |
Силикон |
★ |
| 21 |
Дифференциал |
ССТ |
Нержавеющая сталь 316L |
Силикон |
★ |
| 22(5) |
Дифференциал |
ССТ |
Сплав С-276 |
Силикон |
★ |
| 2А(6) |
Дифференциал |
ССТ |
Нержавеющая сталь 316L |
Инертный (галогеноуглерод) |
★ |
| 2Б(5)(6) |
Дифференциал |
ССТ |
Сплав С-276 |
Инертный (галогеноуглерод) |
★ |
| 31(5) |
Сборка настроенной системы с дистанционным уплотнением |
Никто |
Нержавеющая сталь 316L |
Силикон (требуется код опции S1) |
★ |
| уплотнительное кольцо |
| А |
Стеклонаполненный ПТФЭ |
★ |
| Материал корпуса |
Размер ввода кабелепровода |
|
| А |
Алюминий |
½–14 NPT |
★ |
| Б |
Алюминий |
М20 х 1,5 |
★ |
| Э |
Алюминий, сверхнизкое содержание меди |
½–14 NPT |
|
| Ф |
Алюминий, сверхнизкое содержание меди |
М20 х 1,5 |
|
| Дж |
ССТ |
½–14 NPT |
★ |
| К |
ССТ |
М20 х 1,5 |
★ |
| п(7) |
Инженерный полимер |
Нет вводов кабелепровода |
★ |
| Д(8) |
Алюминий |
Г½ |
|
| М(8) |
ССТ |
Г½ |
|
| Варианты беспроводной связи (требуется код беспроводного выхода X и код корпуса из инженерного полимера P) |
| Скорость беспроводной передачи, рабочая частота и протокол |
| ВА3 |
Настраиваемая пользователем скорость передачи, 2,4 ГГцБеспроводная связьХАРТ |
★ |
| Антенна и SmartPower |
| WP5 |
Внутренняя антенна, совместимая с модулем питания Green (модуль питания IS продается отдельно) |
★ |
| Опции (включены в выбранный номер модели) |
| Расширенная гарантия на продукцию |
| WR3 |
3-летняя ограниченная гарантия |
★ |
| WR5 |
5-летняя ограниченная гарантия |
★ |
| Растительная паутина™функциональность управления(9) |
| А01 |
Набор функциональных блоков управления FOUNDATION Fieldbus |
★ |
| Функционал диагностики Plantweb |
| ДА0(20) |
Диагностика целостности контура HART |
★ |
| Д01(9) |
Пакет диагностики FOUNDATION Fieldbus |
★ |
| Уплотнения в сборе(10) |
| С1 |
В сборе с одним разделителем Rosemount 1199. |
★ |
| Сертификаты продукции |
|
| Е8 |
Сертификация взрывозащиты и пыли ATEX |
★ |
| я1(11) |
Искробезопасность и пыль ATEX |
★ |
| Я |
Искробезопасность ATEX FISCO;только для протоколов FOUNDATION Fieldbus или PROFIBUS PA |
★ |
| N1 |
Сертификация ATEX типа n и защита от пыли |
★ |
| К8 |
Взрывозащищенность ATEX, искробезопасность, тип n и пылезащита (комбинация E8, I1 и N1) |
★ |
| Е4(12) |
ТИИС Взрывозащищенный |
★ |
| Е5 |
FM взрывозащищенный, пыленепроницаемый |
★ |
| I5(13) |
FM Искробезопасный, Невоспламеняющийся |
★ |
| ИЕ |
FM FISCO Искробезопасный;только для протоколов FOUNDATION Fieldbus или PROFIBUS PA |
★ |
| К5 |
Взрывозащищенность FM, пылевоспламеняемость, искробезопасность и категория 2 |
★ |
| С6 |
Взрывозащищенность CSA, пылевоспламеняемость, искробезопасность и категория 2 |
★ |
| I6(7) |
Искробезопасность CSA |
★ |
| К6 |
Взрывозащищенность, искробезопасность по стандартам CSA и ATEX, категория 2 (комбинация C6, E8 и I1) |
★ |
| Е7 |
IECEx пожаробезопасность, пыленепроницаемость |
★ |
| I7 |
Искробезопасность IECEx |
★ |
| N7 |
Сертификация IECEx типа n |
★ |
| К7 |
Взрывобезопасность IECEx, пыленепроницаемость, искробезопасность и тип n (комбинация I7, N7 и E7) |
★ |
| Е2 |
ИНМЕТРО взрывобезопасный |
★ |
| я2 |
Искробезопасность INMETRO |
★ |
| ИБ |
INMETRO FISCO искробезопасен;только для протоколов FOUNDATION Fieldbus или PROFIBUS PA |
★ |
| К2 |
INMETRO Взрывобезопасность, искробезопасность |
★ |
| Е3 |
Китай огнестойкий |
★ |
| я3 |
Искробезопасность Китая |
★ |
| N3 |
Китай Тип n |
★ |
| ЭМ |
Технический регламент Таможенного союза (ЕАС) Взрывозащищенный |
★ |
| Я |
Технический регламент Таможенного союза (ЕАС) Искробезопасность |
★ |
| км |
Технический регламент Таможенного союза (ЕАС) Пожаробезопасность и искробезопасность |
★ |
| КБ |
Взрывозащищенность FM и CSA, пыленепроницаемость, искробезопасность и категория 2 (комбинация K5 и C6) |
★ |
| КД |
FM, CSA и ATEX Взрывозащищенный, искробезопасный (комбинация K5, C6, I1 и E8) |
★ |
| EP(14) |
Республика Корея |
★ |
| ИП(15) |
Искробезопасность Республики Корея |
★ |
| КП(16) |
Республика Корея Взрывобезопасность, искробезопасность |
★ |
| Разрешения на борту судна(7) |
| СБС |
Американское бюро судоходства |
★ |
| СБВ(17) |
Бюро Веритас (БВ) |
|
| SDN |
Дет Норске Веритас |
|
| ООО(17) |
Регистр Ллойда (LR) |
|
| Материал болтов |
| Л4 |
Болты из аустенитной нержавеющей стали 316 |
★ |
| Л5 |
ASTM A 193, болты класса B7M |
★ |
| Л6 |
Болты из сплава К-500 |
★ |
| Л8 |
Болты ASTM A 193, класс 2, класс B8M |
★ |
| Опции дисплея и интерфейса |
| М4(18) |
ЖК-дисплей с LOI |
★ |
| М5 |
ЖК дисплей |
★ |
| Сертификация калибровки |
| 4 квартал |
Сертификат о калибровке |
★ |
| QP |
Сертификат калибровки и пломба с защитой от вскрытия. |
★ |
| КГ(19) |
Сертификат калибровки и Сертификат проверки ГОСТ. |
★ |
| Сертификация прослеживаемости материалов |
| Q8 |
Сертификация прослеживаемости материалов согласно EN 10204 3.1 |
★ |
| Сертификация качества для безопасности(20) |
| КО |
Сертификат предварительного использования данных FMEDA |
★ |
| QT |
Безопасность сертифицирована по стандарту IEC 61508 с сертификатом FMEDA. |
★ |
| Отчеты об общей производительности системы Toolkit |
| КЗ |
Отчет о расчете производительности системы уплотнений |
★ |
| Электрический разъем кабелепровода(6) |
| GE |
M12, 4-контактный штекерный разъем (еврофаст) |
★ |
| ГМ |
Размер Mini, 4-контактный штекерный разъем (minifast) |
★ |
| Кнопки конфигурации |
| Д4(20) |
Аналоговый ноль и диапазон |
★ |
| ДЗ(21) |
Цифровая подстройка нуля |
★ |
| Переходная защита(6)(22) |
| Т1 |
Переходная защита |
★ |
| Конфигурация программного обеспечения(21) |
| С1 |
Пользовательская конфигурация программного обеспечения
(Для проводного подключения см. Rosemount 3051.Лист данных конфигурации.Информацию о беспроводной связи см. в документе Rosemount 3051 Wireless.Лист данных конфигурации.)
|
★ |
| Низкая выходная мощность |
| С2 |
Выход 0,8–3,2 В постоянного тока с цифровым сигналом на основе протокола HART (доступно только с кодом выхода M) |
|
| Уровни сигнализации(20) |
| С4(23) |
Уровни сигнализации NAMUR и насыщения, сигнализация высокого уровня |
★ |
| Китай(23) |
Уровни сигнализации NAMUR и насыщения, сигнализация нижнего уровня |
★ |
| ЧР |
Пользовательские уровни сигналов тревоги и насыщения, высокий уровень тревоги (требуется C1 и Rosemount 3051).Данные конфигурации Лист) |
★ |
| CS |
Пользовательские уровни сигналов тревоги и насыщения, низкий уровень тревоги (требуется C1 и Rosemount 3051).Данные конфигурации Лист) |
★ |
| Коннектикут |
Стандартная сигнализация низкого уровня Rosemount |
★ |
| Заглушка кабелепровода |
| ДЕЛАТЬ |
Заглушка кабелепровода из нержавеющей стали 316 |
★ |
| Заземляющий винт(6)(24) |
| V5 |
Внешний винт заземления в сборе |
★ |
| Варианты подключения для промывки нижней части корпуса |
| |
Материал кольца |
Число |
Размер (ДНЯО) |
| Ф1 |
316 ССТ |
1 |
¼–18 NPT |
★ |
| Ф2 |
316 ССТ |
2 |
¼–18 NPT |
★ |
| Ф3 |
Сплав С-276 |
1 |
¼–18 NPT |
★ |
| F4 |
Сплав С-276 |
2 |
¼–18 NPT |
★ |
| F7 |
316 ССТ |
1 |
½–14 NPT |
★ |
| F8 |
316 ССТ |
2 |
½–14 NPT |
★ |
| F9 |
Сплав С-276 |
1 |
½–14 NPT |
★ |
| Ф0 |
Сплав С-276 |
2 |
½–14 NPT |
★ |
| Материал промежуточной прокладки нижнего корпуса |
| S0 |
Нет прокладки нижней части корпуса. |
★ |
| СИ(25) |
Термо-Торк®ТН-9000 |
★ |
| сертификат NACE(26) |
| Вопрос 15 |
Сертификат соответствия NACE MR0175/ISO 15156 для материалов, контактирующих с рабочей средой. |
★ |
| Вопрос 25 |
Сертификат соответствия NACE MR0103 для материалов, контактирующих с рабочей средой. |
★ |
| Конфигурация версии HART(1)(требуется выходной код протокола HART A) |
| HR5 |
Настроен для HART версии 5. |
★ |
| HR7 |
Настроен для HART версии 7. |
★ |
| Типовой номер модели: 3051L 2 A A0 D 21 AA F1 |
Хороший сервис в WTL:
> Мы предлагаем высокое качество, быструю доставку и конкурентоспособную цену на серводвигатели и сервоприводы Mitsubishi.
> Пожалуйста, отправьте запрос предложения, чтобы получить актуальную цену.
> Обычно мы отправляем товар через 1-2 недели после получения оплаты.
> Мы можем отправить вам UPS/DHL/EMS/Fedex.Пожалуйста, свяжитесь с нами, и мы воспользуемся удобными для вас способами.
> У нас большой запас, а цены варьируются, поэтому иногда цены, которые мы публикуем, не точны.
Если необходимо, пожалуйста, свяжитесь с нами для уточнения цен.
НАШ ГЛАВНЫЙ БРЕНД:
Ваше сообщение должно содержать от 20 до 3000 символов!
