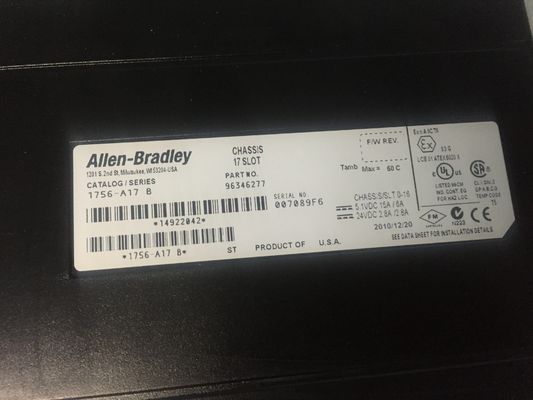

Ален-Брэдли 2,8 A/2.8 модуль 1756-A17 шасси серии ControlLogix

AB 2,8 A/2,8 A шасси серии ControlLogix Модуль 1756-A17

Технические характеристики модуля шасси серии ControlLogix 1756-A17

• Производитель Rockwell Automation
  Бренд Аллен-Брэдли
  Рабочая температура, серия C -25…+60 °C (-13…+140 °F)
  Рабочая температура, серия B от 0°C до +60°C (от +32°F до +140°F)
  Количество монтажных выступов Десять (10)
  Ориентация Горизонтальная
  Ток объединительной платы при 24 В постоянного тока 2,8 А/2,8 А
  Ток объединительной платы при 5,1 В постоянного тока 15 A/6 A
  Ток объединительной платы при 3,3 В постоянного тока 4 A/4 A
  Ток объединительной платы при 1,2 В постоянного тока 1,5 А
  Количество слотов Семнадцать (17) слотов
  Температура хранения от -40°C до +85°C (от -40°F до +185°F)
  Относительная влажность от 5 до 95 % (без конденсации)
  Номер детали/каталожный номер 1756-A17
  Серия ControlLogix
  Тип модуля Шасси
  Монтажная панель
  Сечение провода Функциональное заземление — одножильный или многожильный медный провод 8,3 мм2 (8 AWG), рассчитанный на 90 °C (194 °F) или выше Защитное заземление — одножильный или многожильный медный провод 2,1 мм2 (14 AWG), рассчитанный на 90 °C ( 194 °F) или выше
  Слоты 17
  Рассеиваемая мощность (макс.) 6 Вт
  Размеры 30 х 36 х 8 дюймов
  Вес 4,8 фунта (2,2 кг)
  Корпус открыт
  Ток объединительной платы (5 В постоянного тока) 10 ампер
  Ток объединительной платы (24 В постоянного тока) 2,8 А
  СКП 10612598129291

ДРУГИЕ ПРЕВОСХОДНЫЕ ПРОДУКТЫ

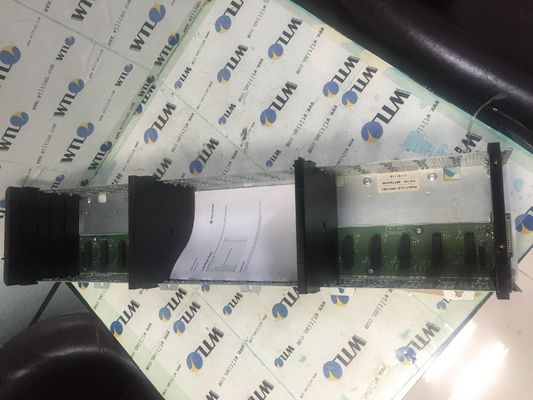

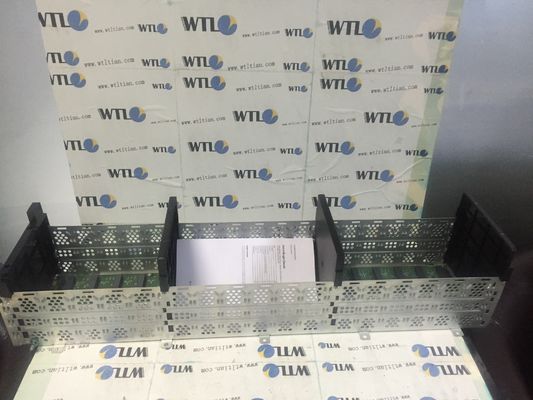

О модуле шасси серии ControlLogix 1756-A17

AB 1756-A17 является компонентом ControlLogix.Это шасси с 17 слотами используется для установки модулей ControlLogix, включая процессоры, модули ввода-вывода, специальные модули и полные партнерские модули.

1756-A17 имеет корпус модуля, включая необходимое соединение объединительной платы, чтобы обеспечить внутреннее соединение модуля и распределение питания по шине через встроенную электронную схему, а также предусмотрены монтажные слоты на корпусе.Потребляемая мощность составляет 1,5 А при 1,2 В постоянного тока;4A/4A при 3,3 В постоянного тока;15 А/6 А при 15 А/6 А и 2,8 А/2,8 А при 24 В постоянного тока.

Модель 1756-A17 поддерживает только горизонтальный монтаж и требует минимального размера шкафа или доступного пространства 76,2 x 91,4 x 20,3 см (30 x 36 x 8 дюймов).Предусмотренные 10 монтажных выступов обеспечивают прямой монтаж панели на подпанель корпуса для удобной и быстрой установки.Это шасси весит 2,20 кг (4,8 фунта).

При установке шасси 1756-A17 рядом с шасси ControlLogix конкретные требования к пространству составляют 10,2 см (4,0 дюйма) плюс ширина блока питания (слева), 7,7 см (3,0 дюйма) плюс ширина блока питания (справа). сбоку), 15,3 см (6,0 дюймов) вверху и 5,1 см (2,0 дюйма) внизу.

1756-A17 доступны в 3 версиях корпуса, а именно: серии A, B и C. Серия C специально предлагает улучшенные направляющие слотов, вентиляцию, более прочные монтажные выступы, дополнительные отверстия для монтажных выступов и дополнительный заземляющий винт для подключения к заземлению панели.

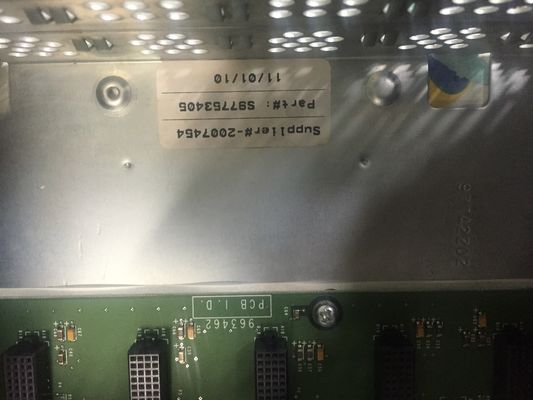

Стандартное шасси 1756-A17 включает встроенные возможности меток времени для приложений SOE.Объединительная плата шасси распределяет питание между модулями внутри шасси, обеспечивая высокоскоростной канал связи между модулями.Для подключения всей полевой проводки требуется IFM или RTB Bulletin 1492.Стандартное шасси 1756-A17 обеспечивает простоту обслуживания благодаря функции RIUP.Для предотвращения ошибок при замене он также предлагает электронный ключ.В случае отказа какой-либо системы или полевого оборудования комплексная диагностическая функция помогает выявить неисправность.Он компактен, экономичен и легко совместим с такими элементами, как оператор PanelView.
