Цифровой модуль ввода/вывода AB ControlLogix Входы 32 1756-IB32

Цифровой модуль ввода-вывода AB ControlLogix Входы 32 1756-IB32

Технические характеристики цифрового модуля ввода/вывода Входы 32 1756-IB32

Производитель Rockwell Automation
Бренд Аллен-Брэдли
Номер детали/каталожный номер 1756-IB32
Серия ControlLogix
Входы 32
Тип модуля Цифровой модуль ввода постоянного тока
Количество входов Тридцать два (32) входа
Входное напряжение 12–24 В пост. тока, сток
Диапазон рабочего напряжения 10–31,2 В постоянного тока
Электронный ключ модуля
Время задержки ввода 2 миллисекунды плюс выбранное время фильтра
Максимальный рабочий ток 5,5 миллиампер
Минимальный рабочий ток 2 мА при 10 В постоянного тока
Максимальный входной ток в выключенном состоянии 1,5 мА
Время задержки входа, от ВЫКЛ до ВКЛ Аппаратная задержка: макс. 380 мкс + время фильтрации
Время задержки входа, от ВКЛ до ВЫКЛ Аппаратная задержка: макс. 420 мкс + время фильтрации
Ток объединительной платы при 5 В 120 миллиампер
Рассеиваемая мощность (макс.) 6,2 Вт при 60 °C (140 °F)
Ток объединительной платы при 24 В 2 мА
Ток объединительной платы при 5,1 В 100 мА
Тепловыделение 21,1 БТЕ/ч при 60 °C (140 °F)
СКП 10612598171306
Съемная клеммная колодка(и) 1756-ТБЧ 1756-ТБШ

ДРУГИЕ ПРЕВОСХОДНЫЕ ПРОДУКТЫ

О цифровом модуле ввода/вывода Входы 32 1756-IB32

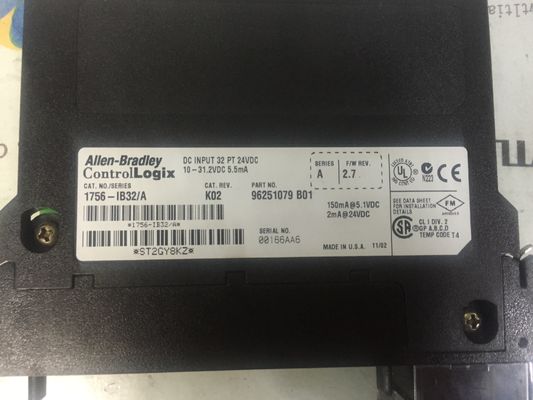

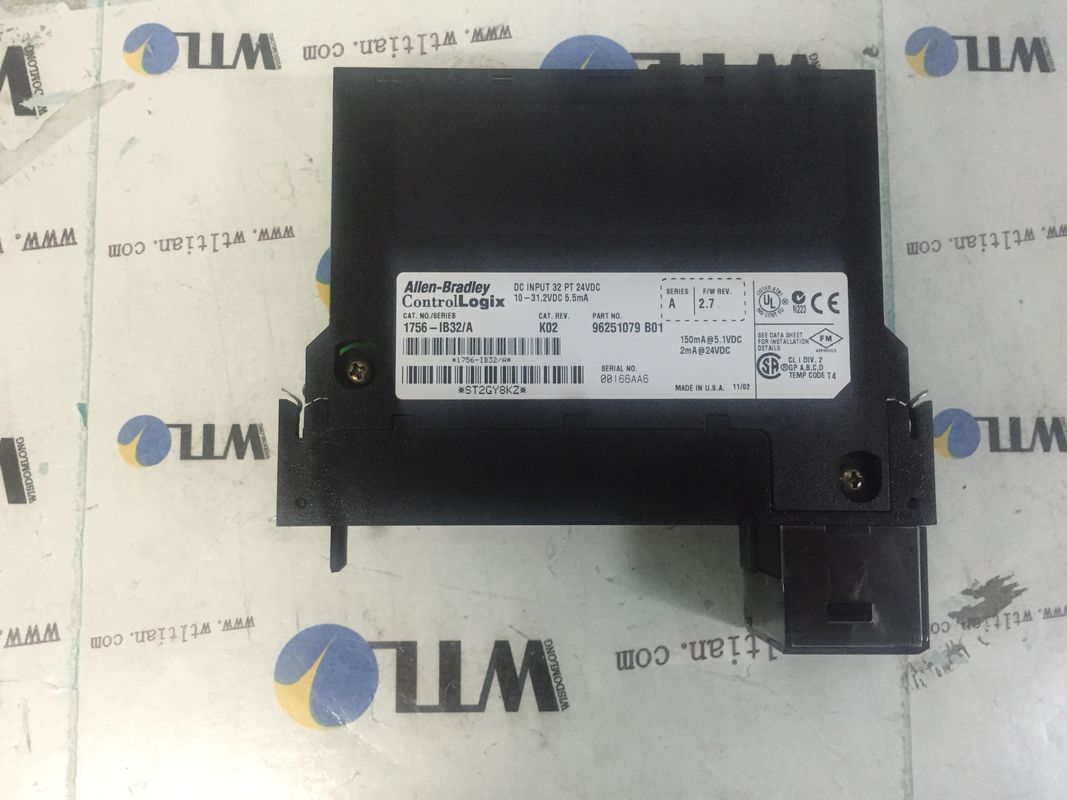

AB 1756-IB32 — это цифровой модуль ввода/вывода ControlLogix.Являясь частью системы ControlLogix, этот входной модуль имеет 32 входа в 2 группах по 16 точек в каждой группе.Он монтируется на шасси ControlLogix с помощью необходимого съемного корпуса клеммной колодки или RTB, например AB 1756-TBCH или 1756-TBS6H.Этот модуль занимает один слот шасси ControlLogix и поставляется с открытым корпусом.Модуль 1756-IB32 имеет диапазон рабочего напряжения от 10 до 31,2 В постоянного тока и номинальное входное напряжение 24 В постоянного тока.Он имеет категорию напряжения 12/24 В постоянного тока, потребляемый ток 120 мА при 5,1 В и 2 мА при 24 В, а общая номинальная мощность объединительной платы составляет 0,66 Вт. Максимальная рассеиваемая мощность составляет 6,2 Вт при 60 градусах Цельсия. , а тепловыделение составляет 21,1 БТЕ/час, также при 60 градусах Цельсия.

Цифровой модуль ввода-вывода AB 1756-IB32 ControlLogix также имеет максимальный номинальный пусковой ток 250 мА, который снижается до менее 37% за 22 миллисекунды без активации.В выключенном состоянии его максимальный ток составляет 2,27 мА, а максимальное напряжение — 5 Вольт.Время задержки ввода для процессов включения и выключения различается.Для процесса включения-выключения предусмотрена аппаратная задержка до 380 микросекунд плюс настраиваемое пользователем время фильтрации 0, 1 или 2 миллисекунды.Время задержки включения-выключения включает время аппаратной задержки до 420 микросекунд плюс настраиваемое пользователем время фильтрации 0, 1, 2, 9 или 18 миллисекунд.

AB 1756-IB32 — это дискретный модуль ввода высокой плотности, принадлежащий к семейству программируемых контроллеров автоматизации (PAC) ControlLogix.Этот модуль имеет тридцать два (32) входных канала, сгруппированных по два (2) по шестнадцать (16) каналов в каждой группе.

Его можно установить в локальную стойку ввода-вывода или шасси распределенного ввода-вывода, а также в автономную или распределенную систему управления (DCS), такую ​​как AB's Plant PAx.Когда этот модуль вводится через конфигурацию оборудования, становятся доступными параметры модуля, такие как общие свойства модуля с важными параметрами совместимого ключа и назначения слотов.Этот модуль также имеет настраиваемый интервал передачи пакетов (RPI), блокировку модуля, реакцию на сбой связи и запланированное соединение через ControlNet.Каждый канал этого модуля имеет настраиваемые параметры фильтра, позволяющие точно настроить время реакции модуля на сигналы.Эта настройка полезна в приложениях, где дискретные сигналы неустойчивы и подвержены шуму.Эта функция помогает предотвратить ложноположительные отрицательные показания.

Этот модуль также снабжен возможностью самодиагностики с помощью информации о модуле, где можно отслеживать диагностическое состояние модуля, например, незначительную и серьезную неисправность.Он также может определять состояние объединительной платы ControlLogix, к которой подключен модуль.

Этот модуль поставляется со съемной клеммной колодкой (RTB).Этот RTB обеспечивает модульную замену неисправного модуля и упрощает подключение сигналов.Совместимые RTB для этого модуля: 1756-TBCH, 1756-TBS6H или 36-терминальный RTB.
