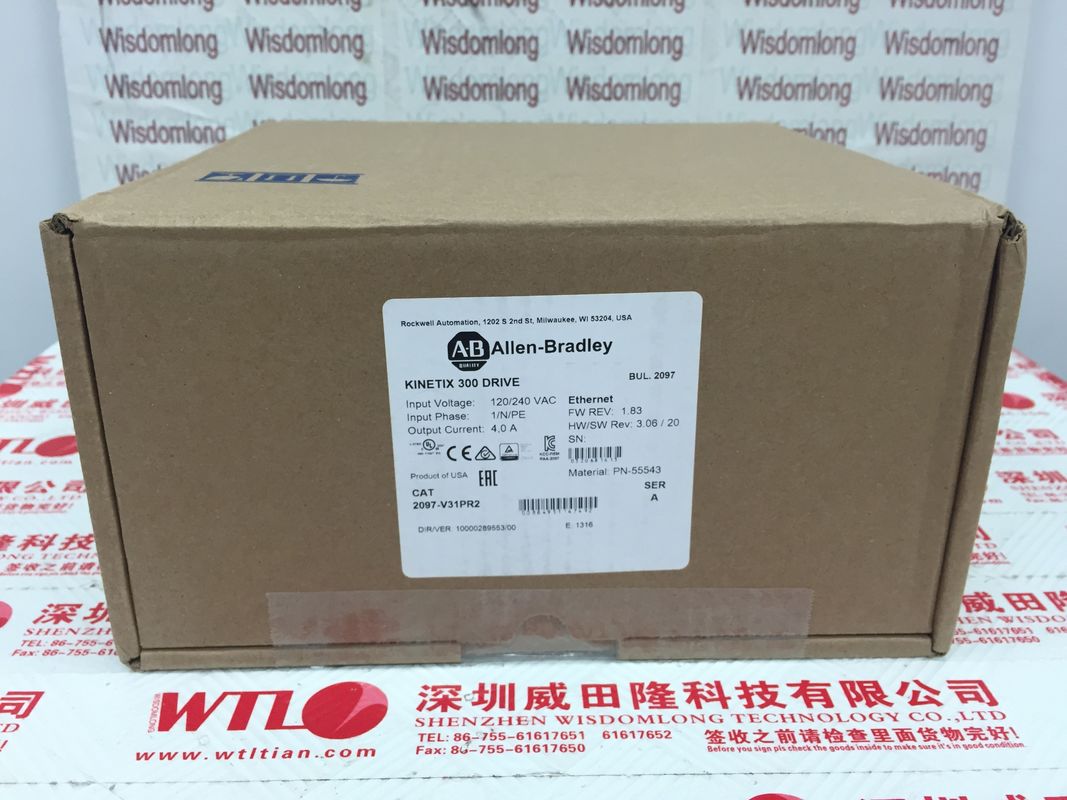

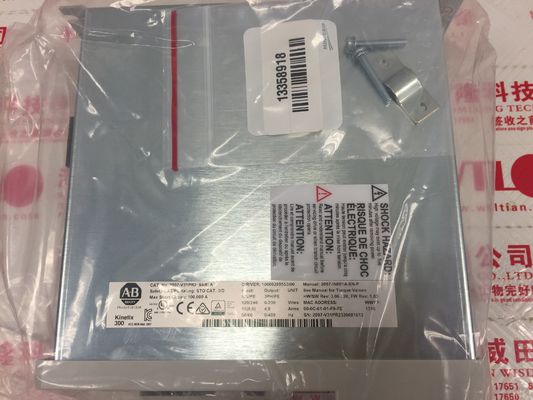

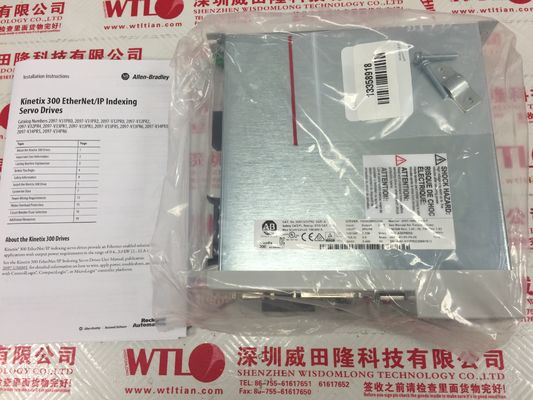

2097-V31PR2 Kinetix 300 локальных сетей I/P индексируя привод Ален-Брэдли сервопривода

2097-V31PR2 Kinetix 300 Ethernet I/P индексирующий сервопривод AB

Описание 2097-V31PR2 Kinetix 300 Ethernet I/P индексирующего сервопривода

2097-V31PR2 является частью сервопривода Kinetix 300 Ethernet I / P Indexing Servo Drive от AB. Этот привод имеет входное напряжение 120 / 240 VAC, 1-фазный, 50-60 Гц с непрерывным выходном током 4.0 Амперы. Этот привод поддерживает удвоение напряжения (режим удвоения 120 VAC) и безопасность отключения тока (STO).Этот диск имеет один (1) Ethernet коммуникационный интерфейс для реализации движения по Ethernet I / P.

Технические спецификации для 2097-V31PR2 Kinetix 300 Ethernet I/P Indexing Servo Drive
Производитель Rockwell Automation
Бренд AB
Производитель: AB
Семейство препаратов: Kinetix 300
Описание продукта: Цифровой сервопривод
Номер части/номер каталога: 2097-V31PR2
Входное напряжение: 120 / 240 Vrms, 1-фазное
Частота ввода: 50-60 Гц
Выходное напряжение: 0...240В rms, 3-фазное
Выходная частота: 50-60 Гц
Выходной ток, непрерывный (rms): 4,0 ампера
Выходной ток, непрерывный (0-пк): 5,7 ампера
Выходная частота: 0-400 Гц
Входное напряжение 120/240 вольт (одна фаза)
Максимальный ток короткого замыкания: 100 000 ампер
Вес 1,5 кг
Размеры 9,37 x 7,29 x 2,70 дюйма (238 x 185 x 69,0 мм)
Операционная температура 32-104 F (0-40 C)
Интегрированный фильтр переменного тока No
Режим удвоения 120 вольт Да
Безопасное отключение крутящего момента
Значение крутящего момента 4,5 фунта*дюйма (0,5 Н*м)
Распределение энергии 39 Вт
Постоянный выходный ток (0-пик) 5,7 ампера
Напряжение привода 120 вольт (одна фаза, удвоитель напряжения);120/240 вольт (одна фаза)
Номер части/каталог No 2097-V31PR2
Выходная мощность: 0,80 kW
Перенапряжение автобуса: 430 ВДК
Фильтр линии переменного тока: отсутствует

ПРИМЕРНЫЕ ПРОДУКТЫ

О 2097-V31PR2 Kinetix 300 Ethernet I/P индексирующий сервопривод

2097-V31PR2 - это сервопривод Kinetix 300 Ethernet I/P Indexing от AB. Этот привод используется для интерфейса с сервомоторами для реализации линейного и вращающегося управления движением.Он поддерживает реализацию движения через Ethernet I / P и способен индексировать функцииЭтот диск имеет входное напряжение 120/240 ВАК, 1-фазный, 50-60 Гц с непрерывным выходном током 5,7 ампера.2097-V31PR2 оснащен двенадцатью (12) входами, которые могут быть настроены для приема внешних сигналов от переключателей ограничения пробегаКонфигурируемые параметры ввода включают отключение и запуск Homing, отключение и запуск Index, сброс неисправностей, домашний датчик и выбор индекса. ,

Эти входы расположены в трех (3) группах с четырьмя (4) входами на группу. Каждая группа имеет специальный общий, такой как ACOM, BCOM и CCOM.2097-V31PR2 может быть интегрирован с контроллерами CompactLogix и ControlLogix, которые поддерживают такие функцииДиск поддерживает скорость передачи 10/100 Мбит/с на максимальном расстоянии 100 м на Ethernet I/P сегмент.2097-V31PR2 также поддерживает проводную функцию Safe-Torque Off (STO), которая сертифицирована для использования в приложениях безопасности до и включая уровень производительности ISO 13849-1 d (PLd) категории безопасности 3. Функция STO активируется через поставляемый соединитель Safe-Torque Off (STO), установленный на передней панели привода.

2097-V31PR2 Kinetix 300 Ethernet/IP Indexing Servo Drive - это однофазный экономичный сервопривод AB с возможностью EtherNet, используемый для управления промышленных сервомоторов.Он имеет выбираемый диапазон входного напряжения от 70 до 132 В и от 80 до 264 В (однофазный) с номинальным напряжением 120 В (режим удвоения) и 240 В при частоте входа от 48 до 62 Гц. 2097-V31PR2 также имеет выбираемый входный ток 15A (nom) при 120V и 8,6A при 240Vm с приливом 1,15A и 1,1A при 120V и 240V. Он имеет резервное напряжение управления от 20 до 26V DC,с запасным током 500mAОн имеет выходный ток 2A, который достигает пика в 6A, и он имеет выходную мощность 0,4КВ при 240В AC.2097-V31PR2 построен с внутренним шунтом, с 390-375V DC шунтом напряжением В/ОЗ, и обеспечивает защиту от перенапряжения 430V DC с 100000 ARMS симметричным ограничением короткого замыкания.модуль памяти, программист модуля памяти, и 40 Оммов, 3,8 КВт пассивный внешний шунтовый резистор.

Двигатель сплавлен с 120В AC, 20A KTK-R-20 Bussman предохранителем и обеспечивает защиту от короткого замыкания с помощью 120V AC-рейтинг выключателя (1492-SP1D200),и полностью зарегистрированный выключатель напряжения 120 В (AC) (140 M-F8 E-C20)Он также использует контактор 120V и 240V переменного тока и требует 750VA, 460V внешнего трансформатора переменного тока с номинальной выходной мощностью от 20 до 240V переменного тока.2097-V31PR2 имеет рабочий температурный диапазон от 0 до 40 ° C (32 до 104 градусов).F) в диапазоне относительной влажности от 5 до 95% и имеет максимальную высоту установки 1500 м (4921 фута) без де-рейтинга..0 мм (9,3 дюйма х 7,29 дюйма х 2,68 дюйма).
