GE IC693MDL733 12/24 VDC ВЫВЕЛ НАРУЖУ МОДУЛЬ ПУНКТА ОТРИЦАТЕЛЬНОЙ ЛОГИКИ 0,5 AMP (8)

GE IC693MDL733 12/24 VDC ВЫВЕЛ НАРУЖУ МОДУЛЬ ПУНКТА ОТРИЦАТЕЛЬНОЙ ЛОГИКИ 0,5 AMP (8)

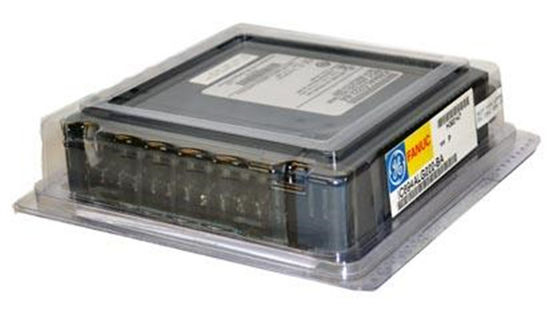

GE IC693MDL733 информации о продукте:

GE Fanuc IC693MDL733 логика DC 12/24 вольт отрицательная модуль выхода 0,5 Amp.

Специфически проектированный для работы с регулятором логики серии 90-30 Programmable, этот модуль имеет 8 пунктов выхода. Эти пункты в одиночной группе которые делят общий терминал выходной мощности. Дизайн, этот модуль выхода имеет характеристики отрицательной логики. Это значит что модуль тонет настоящее от нагрузок к или общему потребителя или еще отрицательному автобусу силы.

Как для характеристик выхода, этот модуль можно использовать с массивом приборов нагрузки, как поставлено потребителем. Например, модуль выхода совместим с индикаторами, стартерами мотора и соленоидами. Потребитель должен поставить силу для того чтобы привестись в действие такие приборы поля.

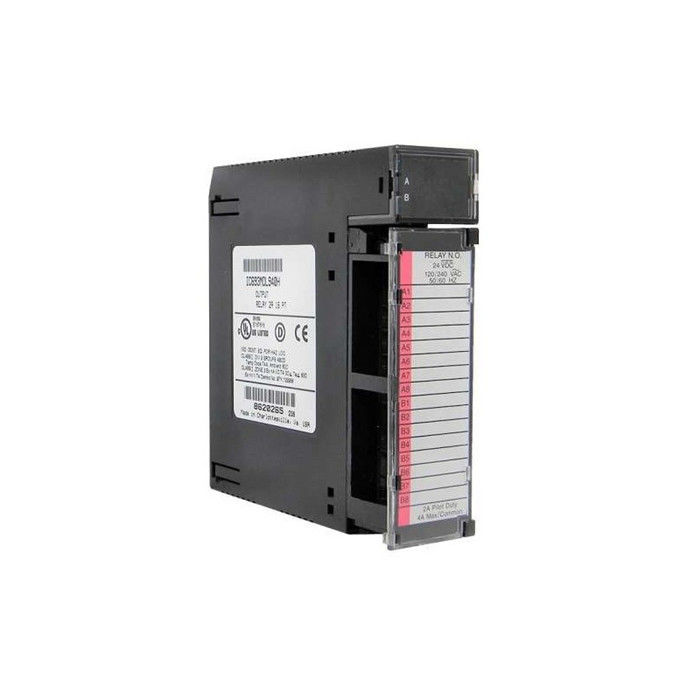

На верхней части модуля блок СИД, который состоит из 2 горизонтальных строк. Каждая строка имеет 8 зеленых СИД. Одна строка обозначена A1 и другим B1. Как этот модуль только имеет 8 пунктов выхода, только A1 использовано, с пунктами 1 до 8 СИД представляя ВКЛЮЧЕНО-ВЫКЛЮЧЕНО состояние пунктов 1 до 8 выхода соответственно. Этот модуль не имеет никакие взрыватели. Это модуль низшего напряжения, как показано голубым кодированием по цвету на краю вставки между внутренней и наружной поверхностью прикрепленной на петлях двери.

Когда эта дверь закрыта, поверхность на внутренности (смотря на внутренность модуля) имеет информацию на проводке цепи. На наружной поверхности, данные по идентификации цепи можно записать. Во время применений с системой PLC серии 90-30, потребители могут установить этот модуль выхода в любой слот I/O 10 слотов опорного плитя 5 слотов или.

Больше информации:
Конфигурация система C.P.U. IC697 и I/O установлена с программируя программным обеспечением IC641. Никакие глубокие переключатели или прыгуны используемые для того чтобы установить систему.

C.P.U. проверяет фактическую конфигурацию модуля и шкафа на включении питания и периодически во время деятельности. Фактическая конфигурация должна быть этим же как запрограммированная конфигурация. Отступления сообщены к функции процессора сигнала тревоги C.P.U. для установленного ответа недостатка


Детали IC693MDL733:
