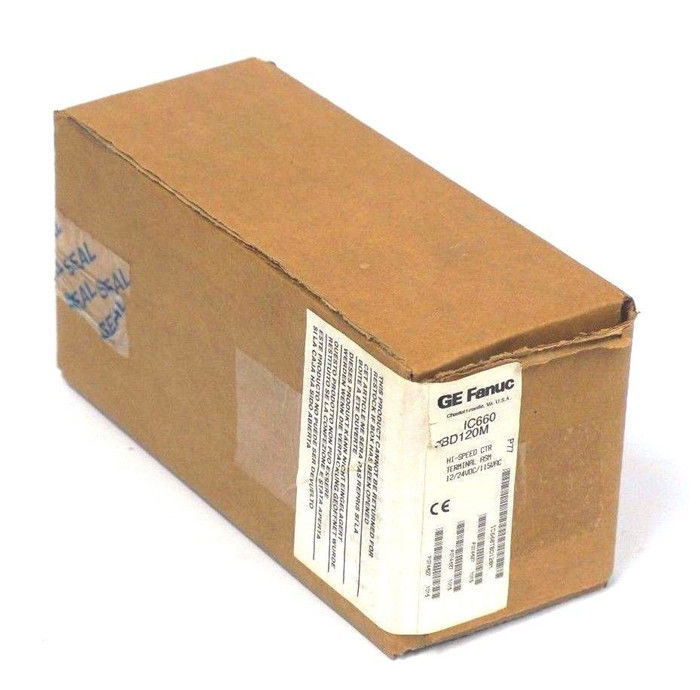

GE IC660TBD120 информации о продукте:

Терминальное собрание IC660TBD120 часть серии I/O гения и оно конструировано GE Fanuc. Терминальное собрание имеет ряд рабочего потенциала 93 до 132 вольт AC и диапазона изменения частот 47 до 63 Герцев. В дополнение к этому, пульсация терминала максимум 10% и ее можно также подключить с источниками питания DC с рабочими диапазонами 10 до 30 вольт.

Требование к деятельности AC включает 60 milliamps типичное настоящего и 250 milliamps максимального течения. В дополнение к этому, источнику питания DC нужен настоящий ряд 200 до 300 milliamps. Терминальное собрание IC660TBD120 отличает высокоскоростным встречным типом блока и оно имеет время отключения 1 цикла для деятельности AC и время отключения 10 миллисекунд на 12 вольтах или 75 миллисекунд на 24 вольтах для деятельности DC.

Терминальное собрание IC660TBD120 использовано для применений как погрузо-разгрузочная работа, управление производственным процессом, контроль за движением, счетчик- расходомер турбины, и применения измерения скорости. Отличаемый встречный блок совершенно конфигурируем и он совместим с разнообразие компонентами PLC. Терминальное собрание IC660TBD120 имеет тариф отсчета который включает 200 килогерцев когда выбран высокочастотный filer и 40 Герцев когда низкочастотный фильтр использован|

Терминальное собрание имеет падение напряжения тока выхода 2 вольт на стандартном inrush и 0,25 вольт на настоящей оценке 0,5 AMPS. Терминал имеет максимальное течение inrush 3 Amps в выход и максимальный порог перегрузок по току цепи 4 AMPS. Течение выхода максимального блока номинальное 2 Amps

Соединения силы выхода выходы блока 4:
(O1 через O4) требуйте 5VDC к источнику 30VDC. Если на уровне логик сигналы необходимы для выходов и их общая нагрузка не будет больше чем 200mA, то выход +5V блока можно использовать как источник питания.
Сила выхода может также прийти от такого же источника DC используемого для силы блока, или отдельного источника питания DC. Соединяясь VL+

Если будет использован никакой блок не выводит наружу (O1 через O4), прыгун выход +5V блока к VL+.

Если VL+ не соединено, то блок произведет ложные неудачные сообщения переключателя. Сила выхода от терминала +5V использовать выход как источник питания выхода, прыгуна +5VDC блока выходной терминал +5 вольт к VL+.

См. иллюстрацию для мощьности импульса с подпоркой DC. Сила от источника питания блока DC если выходы будут приведены в действие таким же источником DC используемым для силы, то блока, прыгун VL+ выхода к DC+.

Сила выхода от отдельного источника DC если сила выхода придет от отдельного внешнего источника, то DC (не такого же электропитания используемого для силы блока), установить внешний источник через терминалы VL+ и DC.

Детали IC660TBD120:
