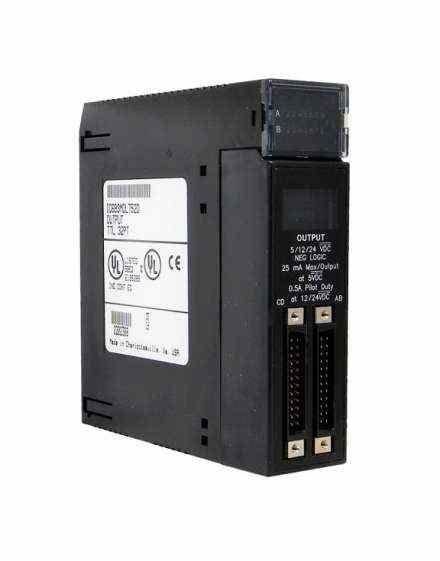

GE IC693MDL752 ВЫВЕЛ НАРУЖУ МОДУЛЬ ЛОГИКА 32 ПУНКТОВ ОТРИЦАТЕЛЬНАЯ 5/12/24 VDC

GE IC693MDL752 ВЫВЕЛ НАРУЖУ МОДУЛЬ ЛОГИКА 32 ПУНКТОВ ОТРИЦАТЕЛЬНАЯ 5/12/24 VDC

GE IC693MDL752 информации о продукте:

IC693MDL752 модуль выхода двойн-режима дискретный от совокупности продуктов регулятора логики серии 90-30 Programmable (PLC). Эта совокупность продуктов в прошлом изготовлена GE Fanuc однако, недавно приобретенный автоматизацией Emerson. Этот модуль поддерживает режим 12/24 VDC и режим 5VDC TTL, модуль выхода отрицательной логики. Он отличает тридцать двумя (32) выходами пункта в группах в составе 4 (4) с каждой группой имея 8 (8) каналов выхода каждое.

В зависимости от работающего режима модуля, настоящее выхода в пункт меняет. Специфически, с режимом 12/24 VDC, оценка выхода настоящая модуля 0,5 ампера в пункт, 4 ампера в группу, и 3 ампера максимальна в общий штырь пока устанавливанный работать на режиме TTL, каждый канал выхода имеет оценку течения выхода 0,25 мам. Подобно, напряжение тока выхода меняет в зависимости от выбранного режима. На режиме 12/24 VDC, ряд напряжения тока выхода 10,2 до 28,8 VDC с номинальным выходом 24 VDC. Для режима TTL, ряд напряжения тока выхода 4,75 VDC - 5,25 VDC с номинальным напряжением тока выхода 5 VDC.

Группы каждого выхода независимо конфигурируемы для того чтобы работать в 12/24 режимах VDC или TTL обеспечивая рабочую гибкость. Этот модуль классифицировал изоляцию 1500 вольт между стороной поля и стороной логики и 250 вольт между группами. Порекомендованы 2 (2) метода связывая проволокой приспособления для вывода к этому модулю особенно, метод прямого сопротивления с пользой IC693CBL327 и пре-связанные проволокой IC693CBL328 кабели где один конец пре-собранный соединитель пока другой конец кабеля руководства летая. Другой поддержанный метод метод TBQC используя терминальный блок быстро для того чтобы соединиться.

IC693MDL752 5 до 24 вольт DC расклассифицировал модуль выхода отрицательной логики TTL на серия 90-30 PLCs от GE Fanuc. Модуль выхода отрицательной логики IC693MDL752 обеспечивает 32 дискретных выхода аранжированного в 4 группах которые изолируют от одина другого. Каждая группа в составе 4 выхода имеет свое собственное общее. Выходы на модуле тонут тип выходы или выходы отрицательной логики для которого НА государстве соответствует активному низкому государству выхода. Модуль выхода отрицательной логики IC693MDL752 имеет 2 работающего режима. В режиме TTL, выходы модуля могут переключить нагрузки через 5 вольт напряжения тока DC и они могут утонуть течение пика 25 milliamps в пункт. В 12/24 вольтах режима DC, выходы модуля могут переключить вольты DC нагрузок сверх 12 до 24 и они могут утонуть течение пика 0,5 Amps в пункт.

Каждую группу в составе выходы на модуле выхода отрицательной логики IC693MDL752 можно использовать в работающем режиме который необходимо для любого определенного применения. При использовании различных групп в различных работающих режимах, влияния электрического шума должны быть рассмотрены. Один интегрированный pull-up резистор обеспечен для каждого пункта выхода. Изоляция Backplane между стороной логики и стороной поля предусмотрена через opto-муфты. Индикаторы СИД на модуле выхода отрицательной логики IC693MDL752 обеспечить обновления статуса для пунктов выхода. Модуль выхода отрицательной логики IC693MDL752 использует 32 бита дискретных данных об объеме продукции.

Связи от модуля выхода отрицательной логики IC693MDL752 с цепями выхода налажены до 2 контактного разъема мужчины 24 который установлены в заключительный день модуля I/O. Оценки текущего объема производства максимума в режиме TTL и в 12/24 вольтах режима 25 milliamps и 0,5 Amps в пункт, соответственно.
