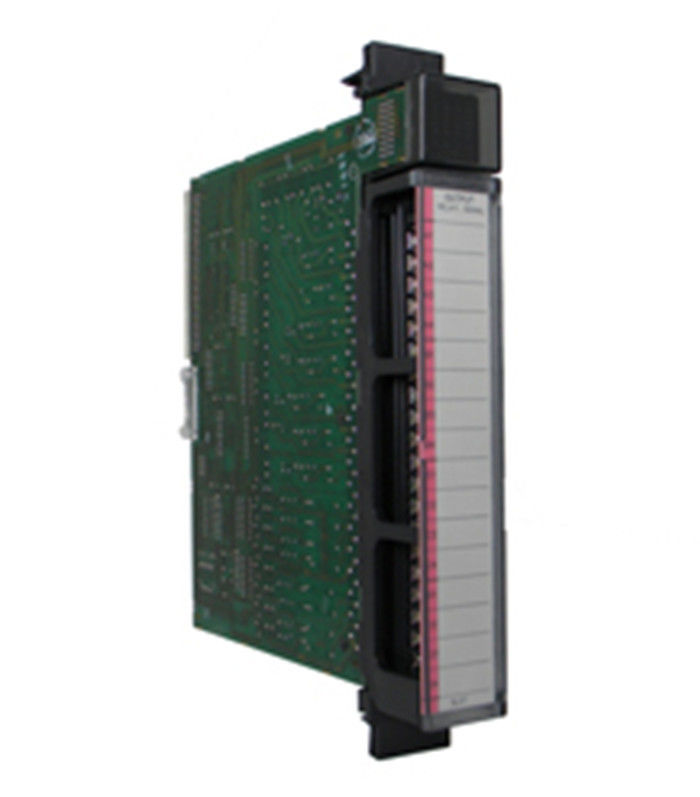

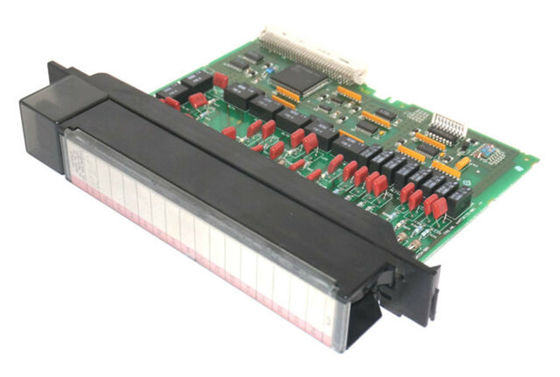

GE IC697MDL940 ВЫВЕЛ НАРУЖУ МОДУЛЬ РЕЛЕ 16 ПУНКТОВ ВЫВЕЛО НАРУЖУ 16 AMPS 120/240 ВПТ ИЛИ 5/24/125 VDC 480 VA ИЛИ 60 ВАТТ

GE IC697MDL940 ВЫВЕЛ НАРУЖУ МОДУЛЬ РЕЛЕ 16 ПУНКТОВ ВЫВЕЛО НАРУЖУ 16 AMPS 120/240 ВПТ ИЛИ 5/24/125 VDC 480 VA ИЛИ 60 ВАТТ

GE IC697MDL940 информации о продукте:

IC697MDL940 модуль регулятора логики серии 90-70 Programmable (PLC), специфически модуль выхода реле с итогом 16 (16) каналов выхода реле. Специфически, оно имеет 8 (8) выходов контакта c формы и 8 (8) форму a или нормально открытое (N.O.) в 2 (2) группах в составе 4 (4) контакта формы a каждый канал. Этот модуль имеет оценку номинального напряжения 120/240 ВПТ или 5/24/125 VDC с максимальным расходом энергии 480 VA для нагрузок AC или 60 ватт для нагрузок DC.

Оно имеет оценки максимальной нагрузки настоящие 2,0 amps от 5 до 265 ВПТ на 47-63 Hz; 2,0 amps от 5 до 30 VDC; 0,2 amps от 31 до 125 VDC и 0,2 amps от 31 до 150 VDC применимый для выходов контакта формы a только пока течение нагрузки модуля минимальное 10 мам. Каждый канал выхода имеет максимальное время на ответ госпожи 10 для обоих время от времени просигнализировать переход и переключая частоту 20 циклов в минуту при использовании с индуктивной нагрузкой. Реле выхода этого модуля неподвижная катушка, двигая тип armature пока контакты выхода сделаны из серебряного сплава с максимальным контактным сопротивлением 0,2 омов и предполагаемой жизнью контакта 20 000 000 деятельност для механической деятельности и 1 000 000 электрических деятельност на сопротивляющейся индуктивной нагрузке. Каждый выход IC697MDL940 установлен с взрывателем 3 амперов используемым как встроенное предохранение от канала вдоль цепи снеббера которая состоит из резистора и конденсатора 47 омов с 0,015 величинами емкости µfd.

Модуль реле выхода IC697MDL940 модуль реле выхода конструированный и изготовленный GE Fanuc. Модуль типично использован с приборами PLC GE от серий 90-70 и он оборудован с 3-Amp расклассифицировал взрыватели для защиты. Модуль имеет типичную жизнь контакта 300 000 до 1 000 000 деятельност и он имеет течение максимальной нагрузки 0,1 до 2 Amps для активной нагрузки и 0,05 до 1 Amp для индуктивной нагрузки. Этот определенный модуль GE Fanuc конструирован и для AC и деятельность и он DC включают оценки рабочего потенциала 120 до 240 вольт AC или 5, 24, или 125 вольт DC.

Модуль имеет 16 выходов и он отличает равочей частотой 47 до 63 Герцев (для напряжения тока AC только). Конфигурация пунктов выхода включает 8 установленных пунктов в форме c и таком же числе пунктов установленных в A. формы. Пункты выхода в форме c изолированы и другие пункты помещены в 2 группах.

Оценка напряжения тока изоляции модуля реле выхода GE Fanuc IC697MDL940 1500 вольт и своя переключая частота 20 циклов в минуту для индуктивной нагрузки. Модуль имеет утечку течения максимального выпуска продукции 1 milliAmp на 120 вольтах AC и течение максимальной нагрузки 16 Amps в модуль или 4 Amps в группу. Расклассифицированное течение модуля IC697MDL940 750 milliAmps. Время на ответ модуля 10 миллисекунд и оно отличает максимальным показателем мощности 480 Вольт-Amps для нагрузок AC и 60 ватт для нагрузок DC. Модуль IC697MDL940 имеет контакты серебряного сплава с максимальной оценкой сопротивления 0.2-Ohm. Модуль имеет реле неподвижной катушки с двигая armature.

Техническая информация:

Детали IC697MDL940:


Примечание:

Особенности:
? 16 пунктов - 8 изолированная форма c - 2 группы в составе 4 форма a
? 2 amp в емкость переключения пункта
? Предохранение от снеббера и взрывателя RC в пункт
? Отсутствие требуемой силы потребителя
? Съемный терминал проводки поля
