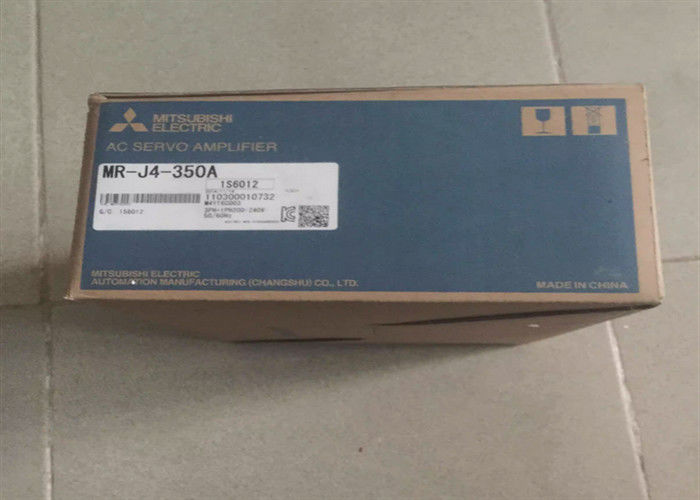

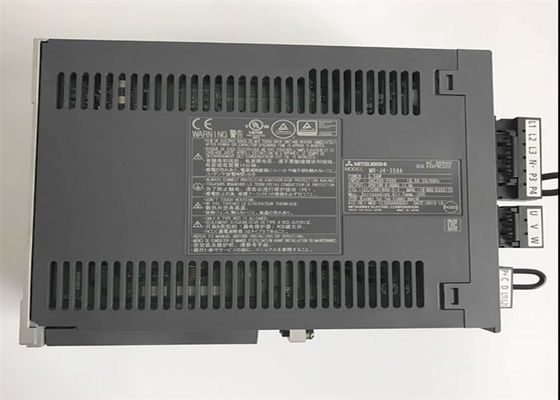

Сервопривод MR-J4-350A Мицубиси промышленный управляет Melservo-J4 трехфазным

Сервопривод MR-J4-350A Мицубиси промышленный управляет Melservo-J4 трехфазным

Детали продукта приводов сервопривода MR-J4-350A Мицубиси промышленных

• Продукт нет: MR-J4-350A

• Изготовитель: Mitsubishi Electric

• Имя серии: MELSERVO-J4 усилитель сервопривода серии 1-Axis

• Интерфейс команды: Общецелевой интерфейс

• Класс напряжения тока: 200V

• Требуемая производительность мотора: 3,5 [KW]

• Модель усилителя сервопривода: MR-J4-350A

• напряжение тока расклассифицированное выходом: Трехфазное AC170 v

• течение расклассифицированное выходом: 17,0 [a]

• Напряжение тока и частота (примечание 1): Трехфазное AC200 v | 240 v, 50 Hz/60 Hz

• Расклассифицированное настоящее (примечание 14): 16,0

• Позволяемое качание напряжения: Трехфазное AC170 v | 264 v

• Позволяемая зыбкость частоты: Внутри ± 5%

• Потребляемая мощность управляемой схемы: Напряжение тока и частота: Однофазное AC200 v | 240 v, 50 Hz/60 Hz

• Расклассифицированное течение: 0,2 [a]

• Интерфейс электропитания: ± 10% DC24 v (необходимая настоящая емкость: включая 0,5 a (сигнал соединителя CN8))

• метод контроля: Система управлением и регулированием по току синусоидальной волны PWM

• Допустимая регенеративная сила: 100

• Динамический тормоз: Встроенный (примечание 4)

• Функция связи: USB: соединение с персональным компьютером (Г-НОМ корреспонденцией Configurator2)

• RS-422/RS-485: максимум до 32 осей 1: связь n (примечание 10)

• Аналоговый монитор: канал 2

• USB: соединение с персональным компьютером (Г-НОМ корреспонденция Configurator2)

• RS-422/RS-485: максимум до 32 осей 1: связь n (примечание 10)

• Корреспонденция (ИМП ульс ABZ-участка)

• канал 2

• 4 Mpulses/s (когда дифференциальный приемник), 200 kpulses/s (когда открытый сборник)

• Разрешение кодировщика (разрешение в революцию мотора сервопривода): бит 22

• Электронная шестерня a/двойник b a = 1 | 16777215, b = 1 | 16777215,1/10

• 0 ИМПов ульс | ИМПы ульс ± 65535 (блок ИМПа ульс команды)

• вращение ± 3

• Установка или набор параметра внешним вводом аналога (DC0 v | + 10 v/максимальный вращающий момент)

• Сетноая-аналогов команда скорости 1: 2000, внутренняя команда скорости 1: 5000

• DC0 v | ± 10 v/проектная скорость (скорость вращения на 10 v [Pr. PC12] можно изменить мимо)

• ± 0,01% или более менее (изменение нагрузки: 0% до 100%), 0% (зыбкость силы: ± 0,2% ± 10%) или более менее (температура окружающей среды: 25 ° c ± 10 c °) только когда сетноая-аналогов скорость

• команда

• Установка или набор параметра внешним вводом аналога (DC0 v | + 10 v/максимальный вращающий момент)

• DC0 v | ± 8 v/максимальный вращающий момент (входное комплексное сопротивление: kO 10 | kO 12)

• Установка или набор параметра внешним вводом аналога (DC0 v | ± 10 v/проектная скорость)

• Не-уступчивый (примечание 17)

• двухпрободный метод связи (примечание 9)

• Связь Мицубиси высокоскоростная серийная

• диагностики, функция монитора силы, супер управление трассировки (примечание 15), потерянная корректирующая функция движения (примечание 15)

• Выключение перегрузок по току, регенеративное выключение перенапряжения, выключение перегрузки (электронный восходящий поток теплого воздуха), мотор сервопривода перегревает защиту, предохранение от ошибки кодировщика, регенеративное

• предохранение от ошибки, предохранение от недонапряжения, мгновенное предохранение от отказа источника питания, предохранение от overspeed, чрезмерное предохранение от ошибки, обнаружение магнитного поляка и

• защита, линейное предохранение от ошибки servocontrol

• STO (IEC/EN 61800-5-2)

• Категория 3 PL e ISO 13849-1 EN, IEC 61508 SIL 3, CL 3 EN 62061 SIL, EN 61800-5-2 (примечание 20)

• госпожа 8 или более менее (входной сигнал STO с выключения энергии)

• Интервал ИМПа ульс теста: 1 Hz | 25 Hz, нерабочее время ИМПа ульс теста: До 1 госпожа

• MTTFd 100 [леты] (314a)

• DC = средний (средство), 97,6 [%]

• PFH = 6,4 × 10 -9 [1/h]

• Корреспонденция к международным стандартам и законам, странице стандартов уступчивой пожалуйста ссылается на.

• Вес: 2,3 Kg
