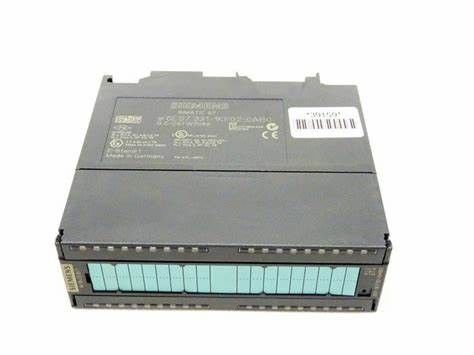

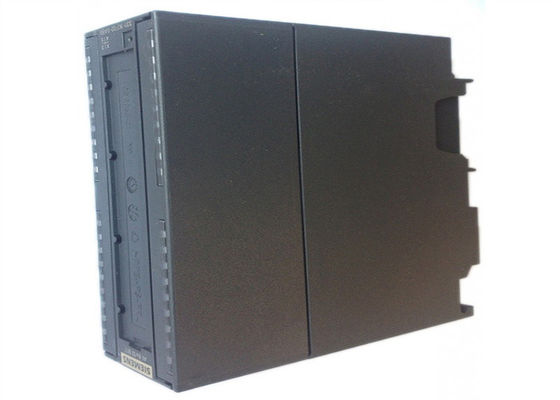

6ES7331-1KF02-0AB0 Сименс SIMATIC S7-300, ввод аналога SM 331, изолированный 8 AI

Мотор Yasakawa, SG водителя	Мотор HC- Мицубиси, HA
Модули 1C- Вестингауз, 5X-	Emerson VE, KJ
Хониуэлл TC, TK	Модули IC GE -
Модуль ABB	Модуль 1756- AB, 1759 - экран касания 2711-
Г-Н привода Мицубиси, мотор HA -, HC	Emerson MoudlesVE-, KJ -
Мотор A0- Fanuc, привод	Передатчик EJA- Yokogawa
Передатчик 3051- Роземаунт	Модуль 140- Schneider
Мотор Panasonic, привод MH	Модуль 6ES- Сименс, экран касания 6AV-

Кодировщик
Соединение кодировщиков сигнала
●для измерения напряжения тока да
●для настоящего измерения как двухпрободный датчик да; с внешней поставкой
●для настоящего измерения как датчик 4 проводов да
●для измерения сопротивления с двухпроводным
соединение
Да
●для измерения сопротивления с 3-проводом
соединение
Да
●для измерения сопротивления с четырехпроводным
соединение
Да
Ошибки/точность
Рабочий предел ошибки в общем диапазоне температур
●Напряжение тока, по отношению к ряду входного сигнала, (+/-) 0.6%; ± 0.6% (±5 v, 10 v, 1 до 5 v, 0 до 10 v); ± 0.5% (±50 mV,
500 mV, 1 v)
●Настоящий, по отношению к ряду входного сигнала, (+/-) 0.5%; ±20 мамы, 0 до 20 мам, 4 до 20 мамы
●Сопротивление, по отношению к ряду входного сигнала, (+/-) 0.5%; 0 до 6 kohms, 0 до 600 kohms
●Термометр сопротивления, по отношению к входному сигналу
ряд, (+/-)
1 Кельвин (Pt100, Ni100, климатическое; Ni1000, LG-Ni1000, стандарт;
Ni1000, LG-Ni1000, климатические); 1,2 Кельвина (Pt100, Ni100, стандарт)
Основной предел ошибки (рабочий предел на °C 25)
●Напряжение тока, по отношению к ряду входного сигнала, (+/-) 0.4%; 0,4% (±5 v, 10 v, 1 до 5 v, 0 до 10 v); 0,3% (±50 mV, 500
mV, 1 v)
●Настоящий, по отношению к ряду входного сигнала, (+/-) 0.3%; ±20 мамы, 0 до 20 мам, 4 до 20 мамы
●Сопротивление, по отношению к ряду входного сигнала, (+/-) 0.3%; 0 до 6 kohms, 0 до 600 kohms
●Термометр сопротивления, по отношению к входному сигналу
ряд, (+/-)
1 Кельвин (Pt100, Ni100, стандарт); 0,8 Кельвина (Pt100, Ni100,
климатический; Ni1000, LG-Ni1000, стандарт; Ni1000, LG-Ni1000,
климатический)
Прерывания/диагностики/статус информации
Диагностики действуют никакой
Сигналы тревоги
●Диагностический сигнал тревоги никакой
●Сигнал тревоги предельного значения никакой
Диагнозы
●Диагностическая информация читаемая нет
СИД индикации диагностик
●Ошибка SF группы (красное) нет
Потенциальное разъединение
Потенциальные вводы аналога разъединения
●между каналами нет
●между каналами и автобусом backplane да
