I/O PCIM гения GE IC660ELB921 одноканальный 5 вольт DC 400 milliamps

I/O PCIM гения GE IC660ELB921 одноканальный 5 вольт DC 400 milliamps

GE IC660ELB921 информации о продукте:

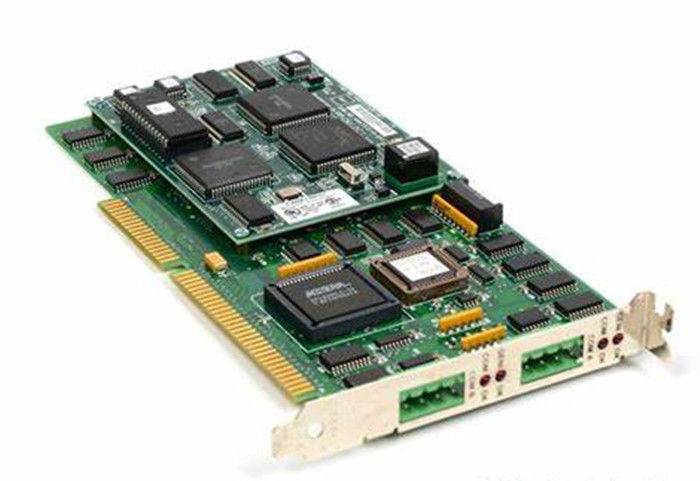

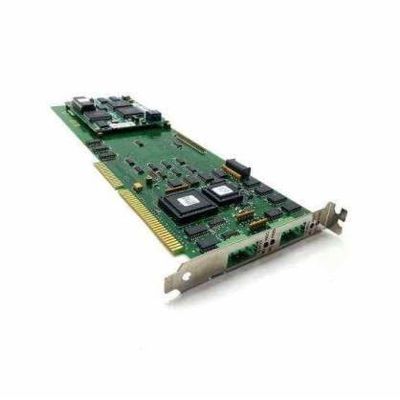

IC660ELB921 модуль интерфейса ПК (PCIM) который главным образом использован для того чтобы включить соединение с присприспособлениями ввода-вывода гения пребывая над автобусом I/O гения, позволяющ обмену данными и похожим на регулятор функциям снабженным регулятором хозяина. Этот модуль PCIM в прошлом произведен GE Fanuc, в настоящее время под автоматизацией Emerson.

IC660ELB921 одиночный модуль интерфейса ПК слота поддерживая установку одиночной дочерной платы с номером каталога IC660ELB912. Этот модуль интерфейса установлен к слоту ISA главной ЭВМ и требует 4 байт памяти от прибора хозяина и дополнительных 16 кбайтов для установленного daughtercard. Он рисует настоящее от backplane составляя до 400 мам, максимальных на 5 VDC, +/- 10%. Он имеет загрузку автобуса 1 нагрузки LS TTL в возможность входного сигнала и привода автобуса 10 нагрузок LS TTL в выход. Эта карта PCIM одиночный слот «НА» styleboard. Она предусматривает соединение с внешним ручным монитором (HHM) так же, как серийное соединение автобуса через терминалы края доски или внешние соединители.

IC660ELB921 приходит с индикаторами СИД состояния как ОК дочерной платы и ОК связи. Рабочая температура IC660ELB921 0-60 c (32-140 f) пока температура хранения – 40 до +70 c (– 40 до 158 f) и относительная влажность 5-95% (не-конденсировать). Она имеет работая высоту 40,00 футов, работая вибрацию смещения 0,2 дюймов, и работая удар hock 5 g, продолжительности 10 госпож. IC660ELB921 установлено используя программное обеспечение конфигурации PCIM где библиотеке программного обеспечения обеспечивая высокопоставленный интерфейс можно получать доступ к. Эта библиотека программного обеспечения поставлена в версии совместимой с операционной системой MSDOS как C/MSDOS и BASIC/MSDOS.

Модуль интерфейса ПК IC660ELB921 одноканальная доска PCIM изготовленная GE Fanuc как часть серии I-O гения. Его можно взаимодействовать до только 1 автобус гения одновременно. Этот модуль сделан для пользы с ПК IBM, XT, и НА типе персональных компьютерах. Это НА типе доске интерфейса также совместимо с различными комуникационными протоколами гения так же, как с приурочивать связей. Модуль интерфейса ПК IC660ELB921 доступен с одиночной дочерной платой и с материнской платой. Программное обеспечение конфигурации которое обеспечено с этим модулем можно использовать для того чтобы установить дочерную плату независимо от материнской платы. Дочерную плату можно соединиться с прибором автобуса гения индивидуально и она действует как общецелевой регулятор I/O для системы I/O.

IC660ELB921 доска одно-слота PCIM имеет эффективную материнскую плату которая соединяет дочерную плату с IBM - совместимыми главными ЭВМ. Она сделана для того чтобы амортизировать все сигналы которые необходимы для сообщения с автобусом хозяина системы.

Некоторые из управлений дочерной платы и объектов контроля обеспеченных материнской платой включают ISA-совместимые backplanes, обнаружение низких уровней подачи напряжения, расшифровывать адреса через распределения памяти, и sequencing сигнала. Каждая дочерная плата имеет 2 СИД для указания состояния доски и процесса связи. Требование к памяти материнской платы 4 байта и требование для дочерной платы 16 KB.

Модуль интерфейса ПК IC660ELB921 поставлен с программным обеспечением конфигурации и библиотекой программного обеспечения PCIM которые обеспечивают высокопоставленный интерфейс между потребител-разработанным программным обеспечением и PCIM. Он использует 5 вольт DC силы логики и он не должен поменять больше чем 10% под или над номинальным уровнем для того модуль, который нужно действовать правильно. Во время установки, убеждайтесь выйти по крайней мере пространство 1/8 дюймов между этот модуль и другие модули для того чтобы позволить свойственный охлаждать.
