DC V ВВОДОВ АНАЛОГА 10 AB 1746-NIO4I 2 ИЛИ 20 МАМ 2 ТЕКУЩЕГО ОБЪЕМА ПРОИЗВОДСТВА АНАЛОГА 0-20 МАМ

DC V ВВОДОВ АНАЛОГА 10 AB 1746-NIO4I 2 ИЛИ 20 МАМ 2 ТЕКУЩЕГО ОБЪЕМА ПРОИЗВОДСТВА АНАЛОГА 0-20 МАМ

О 1746-NIO4I:

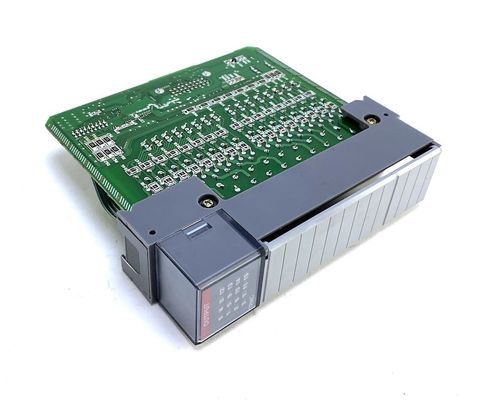

1746-NIO4I модуль I/O SLC 500 четырехканальный сетноой-аналогов Ален-Брэдли. Этот модуль модуль комбинации который приходит с 2 (2) входными сигналами и 2 (2) пунктами выхода в одиночном модуле слота. Он имеет напряжение тока 2 дифференциалов или настоящие пункты входного сигнала и 2 текущего объема производства с притяжкой общего backplane настоящей 55mA на 5 вольтах и 14 5mA на 24 вольтах. Свои пункты имеют напряжение тока единого режима -20 до 20 вольт с общим сигналом сброса модуля dB 105 на 60 Герцах и сигналом сброса нормального режима 55dB на 60 Герцах. 1746-NIO4I использует конвертер ADC Сигм-перепада с разрешением конвертера 16 битов, +/--1 LSB, и 0,01% повторимость и нелинейности. Свои ряды течения нормального входного сигнала между -20 и +20 мамами с настоящим импедансом 250 омов и разрешением a 1,22 в LSB. 1746-NIO4I имеет общую точность +/--0 642% на 0 до 60 градус цельсий с точностью смещения +79 градус цельсий ppm/5 и максимальных ошибок увеличения и смещения +/- 0,556% и +/- градус цельсии 67ppm/.

1746-NIO4I также имеет оценку входного сигнала напряжения тока -10 до 10 вольт DC и импеданса напряжения тока 760 KOhms на разрешении 305 микровольтов согласно с наименьший значительный бит (LSB). Оно также имеет точность +/- 0,504%, и точность смещения и ошибку +/- 63 ppm/градус цельсии и +/- 57 ppm/градус цельсия. 1746-NIO4I предлагает перенапряжение на или 220 вольтах AC (RMS) или 220 вольтах DC (непрерывного).

Текущие объемы производства имеют нагруженную область 0 к 500mA со своим нормальным диапазоном на 0-20 мамах и возможностью сверх-ряда 5% на microA 2,56348 в разрешение сигнала LSB. 1746-NIO4I также имеет общую точность ±0.541% с точностью смещения ±70 ppm/градус цельсии и ошибки увеличения и смещения ±0.516% и +/--12 LSB. Весь модуль имеет 500 Вольт-испытанную изоляцию между полями в изоляции проводк-к-backplane и он имеет агрегатное время обновления 512 микросекунд для всех каналов. Рабочие диапазоны температур 1746-NIO4I'S между 0 и 60 градус цельсиями на относительной влажности 5 до 95% не-конденсируя.

1746-NIO4I сетноой-аналогов модуль комбинации который отличает (2) напряжением тока 2 или настоящим дифференциалом, не-изолированными каналами входного сигнала и 2 (2) каналами выхода напряжения тока. Этот модуль одиночный модуль слота который совмещает возможности входа и выхода

Этот модуль комбинации совместим для пользы с SLC оборудование 500 фиксированное или модульное стиля. Таблицы данных что модуль создается включая параметры модуля рабочие установлены используя RSLogix 500 программируя. Установите этот модуль к любому слоту в главное шасси за исключением слота 0 куда регулятор установлен. Он может также быть установлен в модули расширения или удаленные станции I/O. Если использовано в удаленных станциях I/O, этот модуль не может быть установлен в слот 0 упомянутый слот сдержан для адаптеров связи как удаленный I/O (РИО), шоссе данных плюс (DH+) и адаптеры связи локальных сетей.

Этот модуль вносит вклад в сохраняя космос панели и увеличивать доступные слоты любого шкафа SLC 500. Особенно в модульном оборудовании стиля, этот модуль может стратегически быть установлен для свойственной сегментации IO.

Ряд входного сигнала модулей настоящий -20 до +20 мам с максимальным - позволяемые оценки -30 до +30 мам. Для входного сигнала напряжения тока, позволяемый ряд входного сигнала -10 к dc +10V - 1 LSB. Настоящий входной сигнал переведен до -16 384 до +16 384 первоначальных данных и сигнал напряжения тока переведен до -32 768 до +32 767 первоначальных данных. Разрешение конвертера частей входного сигнала 16 сдержанных с повторимостью +/- 1 LSB. Для части выхода, разрешение конвертера 14 сдержанной с нелинейностью 0.05%.

• МОДУЛЬ I/O
• ВХОДНОЙ СИГНАЛ 2 ПУНКТОВ
• ВЫХОД 2 ПУНКТОВ
• 21 AMP МАКС
• 24 VDC
• ВЫСОКОЕ РАЗРЕШЕНИЕ
• КОМБИНАЦИЯ 4 КАНАЛОВ
• 2 DC V ВВОДОВ АНАЛОГА 10 ИЛИ 20 МАМ
• 2 ТЕКУЩЕГО ОБЪЕМА ПРОИЗВОДСТВА АНАЛОГА 0-20 МАМ


Больше информации:

Другой модуль:
Номера каталога входного сигнала модулей I/O SLC 500 цифров
1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16

Номера каталога выхода
1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8

Номера каталога вход-выхода комбинации
1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
