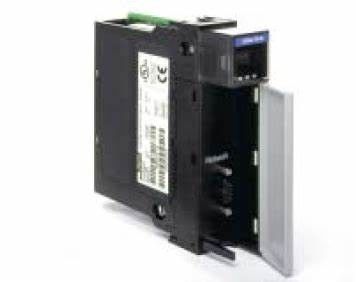

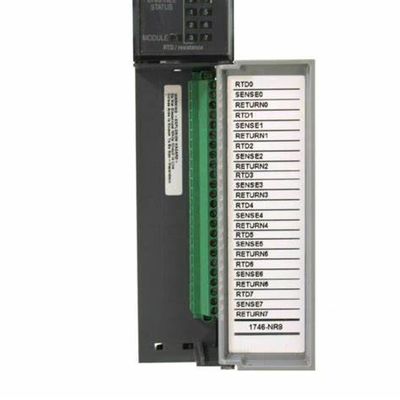

МАМЫ СТИЛЯ 55 КАНАЛА SLC-500 МОДУЛЯ ВХОДНОГО СИГНАЛА 8 RTD AB 1746-NR8 ОТКРЫТЫЕ

МАМЫ СТИЛЯ 55 КАНАЛА SLC-500 МОДУЛЯ ВХОДНОГО СИГНАЛА 8 RTD AB 1746-NR8 ОТКРЫТЫЕ

О 1746-IM16:

Этот модуль исключительно использован для систем SLC 500. Он может специфически быть использован с 2 (2) вариантами SLC 500 как зафиксированный и модульный стиль оборудования. Он занимает одиночный слот всех используемых шасси и не требует внешнего электропитания вместо, этот модуль приведен в действие силой backplane произведенной электропитанием системы.

Этот модуль главным образом использован для применений температуры по мере того как датчики RTD специфически использованы для того чтобы измерить чтения температуры. Возможность сопротивления этого модуля применима для измеряя смещения или движения или механических приспособлений. Типично, она использована для измерять длину перемещения, движения отраженного уменшением и роста в чтении сопротивления.

Этот модуль поддерживает двухпрободное, 3-провод, и датчики RTD 4-Wire. Для двухпрободного RTD, порекомендовал провода кабель или эквивалент Belden 9501 защищаемый. Для 3-провода или RTD 4-Wire, пользы Belden 9533 или кабеля Belden 83503. Для двухпрободного RTD, избегите длинных тросовых проводок по мере того как он уменьшает верность измерений. Его нельзя избежать, влияние или длинные провода могут быть уменьшены путем использование более низкого кабеля датчика как провод AWG #16 вместо AWG #24. По существу, используйте кабель с более низким сопротивлением в ногу. Терминалы съемного терминального блока (RTB) запланированы для одиночного соединения провода только.

Состояние канала можно контролировать через индикатор СИД пока деятельность модуля можно контролировать через индикатор состояния СИД. Этот модуль имеет низкопроходный цифровой фильтр и фильтры programmable входного сигнала. Аналог модуля к дискретному преобразованию модуляция сигм-перепада. Свой процесс автоматическ-тарировки происходит каждый раз модуль приведен в действие вверх который также programmable к специфическому циклу каждых 5 минут. Типы RTD представляют на модуле 1746-NR8 медны, платин, никел-утюг, и никел. Терминальный блок который совместим с этим модулем блок Ален-Брэдли 1746-RT-35 терминальный.

Расход энергии backplane модуля 1746-NR8 максимум w 1,82, и расход энергии 0,5 w на 5 вольтах DC и w 1,32 на 24 вольтах DC. Текущие потребления backplane 1746-NR8'S 100 мам на 5 вольтах DC и 55 мам на 24 вольтах DC. Свое максимальное напряжение тока единого режима +/- 1 вольт, пока свои перегрузки максимума постоянные +/- 5 мам для настоящего и +/- 5 вольт DC. Напряжение тока изоляции модуля 1746-NR8 непрерывно на 5 вольтах DC между каналами и 500 вольтами AC на 1 минута между входными сигналами и backplane,

Больше информации:

Другой модуль:
Номера каталога входного сигнала модулей I/O SLC 500 цифров
1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16

Номера каталога выхода
1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8

Номера каталога вход-выхода комбинации
1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
