Серия 5kW 2000RPM HF Мицубиси мотора сервопривода AC HF-SP502B промышленная

Серия 5kW 2000RPM HF Мицубиси мотора сервопривода AC HF-SP502B промышленная

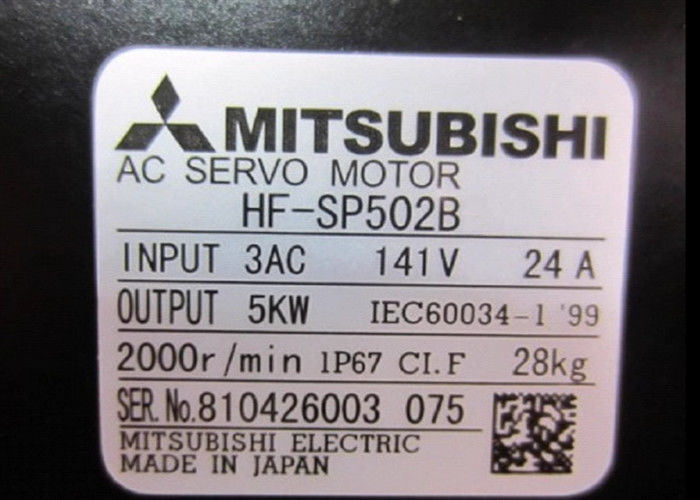

Детали продукта мотора сервопривода HF-SP502B промышленного

• Мотор сервопривода серии HF с тормозом 5KW (HFSP502B)
• Изготовитель: Мицубиси
• Серия: Серия HF
• HF-SP502B
• ПРЕРЫВАННЫЙ ИЗГОТОВИТЕЛЕМ
• МОТОР СЕРВОПРИВОДА
• HF-SP MEDIUM-INERTIA
• 2000 RPM
• 5 KW
• 24 AMP
• 200 v
• ВРАЩАЮЩИЙ МОМЕНТ 23,9 NM
• 0 ДО 40 C
• IP67
• W/ ЭЛЕКТРОМАГНИТНЫЙ ТОРМОЗ
• ЗАМЕНЕННЫЙ HGSR502B

Примечание) 1.the установило емкость электропитания зависит от импеданса электропитания.

Примечание) 2. регенеративных частоты тормоза показывает позволяемую частоту торможения и останавливать от расклассифицированной скорости вращения на одиночном моторе без регенеративного варианта. Однако, когда нагрузка приложена, значение 1 (m+1) в таблице (инерция m = грузового момента/момент инерции мотора). Когда расклассифицированная вращательная скорость превышена, частота регенеративного торможения обратно пропорциональна к квадрату (скорости обработки/проектной скорости). В случае где изменения скорости обработки часто или когда оно идут нормальным регенеративным государством как вертикальный питаться, высчитайте регенеративное количество жары (w) во время деятельности и не превысьте позволяемую регенеративную силу (w). В виду того что оптимальный регенеративный резистор различен для каждой системы, программное обеспечение выбора емкости (бесплатная загрузка от вебсайта Mitsubishi Electric FA) доступно. Используйте и выбирайте самый лучший регенеративный резистор. Для информации о позволяемой регенеративной силе регенеративного резистора, см. варианты регенерации.

Примечание) 3.if коэффициент момента инерции нагрузки превышает объявленную стоимость, пожалуйста контактирует офис по сбыту.

Примечание) 4. Однако, когда редуктор скорости прикреплен, часть редуктора скорости соответствующая к IP44.

Примечание) 5. Направление вибрации показано в диаграмме. Значение значение части которая представляет максимальное значение (обычно кронштейн стороны анти--нагрузки). Когда мотор остановлен, волноваться правоподобен для того чтобы произойти на подшипнике, поэтому подавите вибрацию к около половине позволяемого значения.

Примечание) 6.in окружающая среда где туман масла или вода масла постоянн приложены, мотор сервопривода стандартных технических условий не может быть годно к употреблению. Пожалуйста контактируйте офис по сбыту.

Примечание) 7.it порекомендовано, чтобы неуравновешенный вращающий момент был использован на 70% или из из расклассифицированного вращающего момента в машинах где неуравновешенный вращающий момент происходит, как поднимаясь вал.

Примечание) 8. Когда вы используете HF-SP52 с MR-J3W-77B, вы можете использовать его путем устанавливать параметр no.po04 на □1□□ в случае усилителя сервопривода с версией программы более предыдущим чем B2. Для усилителей сервопривода с необходима версия программы B3 или позже, устанавливать параметра.

Примечание: 9. Когда используя регулятор FX3U-20SSC-H, MR-J3W-77B в комбинации с HF-SP52 поддержано версия программы B3 или позже.
