Описание

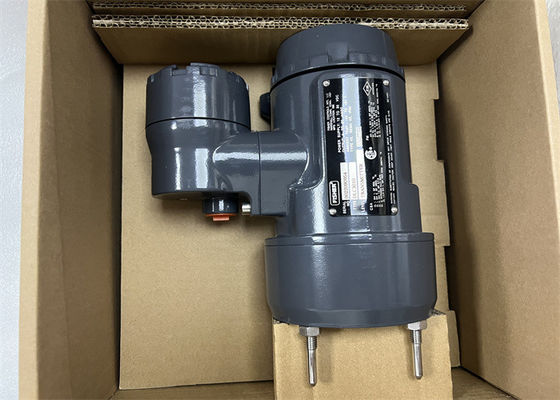

Регуляторы DLC3010 цифров ровные

Цифровые ровные регуляторы DLC3010 (диаграмма 1 ‐ 1) использована с ровными датчиками для того чтобы измерить жидкостный уровень, уровень интерфейса между 2 жидкостями, или жидкостный удельный вес (плотность). Изменения в уровне или удельном весе прилагают жизнерадостную силу на введении ровного регулятора D102748X012 DLC3010 цифров и displacer августа 2020 4 спецификаций, которое поворачивает вал трубки вращающего момента. Это роторное движение приложено к цифровому ровному регулятору, преобразовано к электрическому сигналу и переведено в цифровую форму. Цифровой сигнал компенсирован и обработан в требования к конфигурации потребителя, и преобразовал назад к сигналу 4 мам ‐ 20 сетноому-аналогов электрическому. Приводя выходной сигнал текущего объема производства отправлен в указание или выходной управляющий элемент.

DLC3010 цифровые ровные регуляторы связывают, ‐ микропроцессора основало уровень, интерфейс, или плотность воспринимая аппаратуры. В дополнение к нормальной функции обеспечивать ‐ 4 сигнал 20 миллиамперов настоящий, цифровые ровные регуляторы DLC3010, используя коммуникационный протокол ХАРТА, дает легкий доступ к информации критический к деятельности процесса. Вы можете приобрести информацию от процесса, аппаратуры, или датчика используя коммуникатор поля с описаниями прибора (DDS) совместимыми с цифровыми ровными регуляторами DLC3010. Коммуникатор поля может быть соединен на цифровом ровном регуляторе или на распределительной коробке поля. Используя коммуникатор поля, вы можете выполнить нескольк деятельности с цифровым ровным регулятором DLC3010. Вы можете опросить, установить, откалибрировать, или испытайте цифровой ровный регулятор. Используя протокол ХАРТА, информацию от поля можно интегрировать в системы управления или получить на одиночное основание петли. Цифровые ровные регуляторы DLC3010 конструированы сразу для того чтобы заменить стандартные передатчики пневматического и electro ‐ пневматические ровные. Цифровые ровные регуляторы DLC3010 устанавливают на большом разнообразии проарретированных и cageless 249 ровных датчиков. Они устанавливают на типе ровных датчиках displacer других изготовителей через пользу переходников установки. 249 проарретированных датчиков (см. ‐ таблицы 1 6)? 249, держатель ‐ датчиков 249B, 249BF, 249C, 249K, и 249L бортовой на сосуде с displacer установили внутри клетки вне сосуда. (249BF проарретировало датчик доступно только в Европе, Ближнем Востоке, и Африке.) 249 датчиков Cageless (см. ‐ таблицы 1 7)? Держатель ‐ датчиков 249BP, 249CP, и 249P верхний на сосуде с displacer вися вниз в сосуд. ? Держатели ‐ стороны датчика 249VS на сосуде с displacer вися вне в сосуд. ? датчик стиля ‐ вафли 249W устанавливает поверх сосуда или на клиенте ‐ поставило клетку.

Спецификации

Спецификации для цифрового ровного регулятора DLC3010 показаны в спецификациях ‐ 1. таблицы 1 для 249 датчик показан в ‐ 3. таблицы 1.

Спецификации:

Доступный

Регулятор конфигураций DLC3010 цифров ровный: Держатели на проарретированных и cageless 249 датчиках. См. ‐ 7 ‐ 6 и 1 таблиц 1 и описание датчика. Функция: Коммуникационный протокол передатчика: ХАРТ

Уровень, интерфейс, или плотность входного сигнала: Роторное движение вала трубки вращающего момента пропорционального к изменениям в жидкостном уровне, уровне интерфейса, или плотности которые изменяют пловучесть displacer. Отростчатая температура: Интерфейс на провод 2 ‐ или 3 ‐ RTD платины 100 омов для воспринимать температуру процесса, или опционное ‐ потребителя вписали температуру цели для того чтобы позволить возмещать потерю изменения в удельном весе

Выходной сигнал

Аналог: ‐ 4 20 миллиамперов DC (? сразу действи-увеличивая уровень, интерфейс, или плотность увеличивают выход; или? обратные действи-увеличивая уровень, интерфейс, или плотность уменьшают выход)

Высокая сатурация: 20,5 мамы

Низкая сатурация: сигнал тревоги 3,8 мам высокий: 22,5 мамы

Низкий сигнал тревоги: 3,7 мамы

Только одно из выше высоких определений сигнала тревоги доступно в, который дали конфигурации. NE 43 НАМЮР уступчивый когда уровень высокого сигнала тревоги будет выбран. Цифров: ХАРТ требования к импеданса ХАРТА FSK 1200 бодов (открыттого ключом отступления частоты) необходимо встретить для того чтобы включить сообщение. Полный импеданс шунта через мастерские соединения прибора (исключая импеданса мастера и передатчика) должен находиться между 230 и 600 омами. Определяют ХАРТ передатчика получает импеданс как:

Rx: омы 42K и

Cx: 14 nF

Заметьте это в конфигурации точкаой-точка, сетноой-аналогов и цифровой сигнализировать доступен. Аппаратура может быть запрошена цифров для информации, или помещена в разрыванном режиме регулярно для того чтобы передать незатребованную информацию о процессе цифров. В multi режиме падения ‐, течение выхода зафиксировано на 4 мамах, и только цифровая связь доступна
