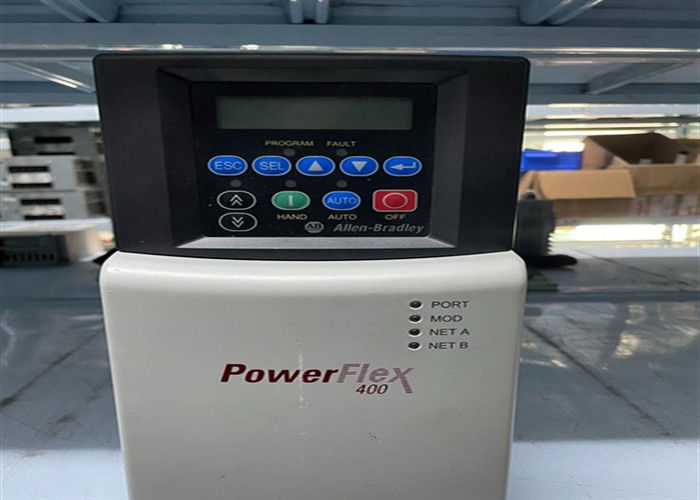

Привод AC инвертора частоты 22C-D022N103 Ален-Брэдли переменный 11 kW
Привод AC, входной сигнал AC 11 kW (HP 15), 480V, 3 ПЭ-АШ, 50-60 Hz, выхода 22 a, типа IP20, UL-NEMA открытого, установки панели, с PID, связь системы AndFire алгоритма ТИПУНА, внутри, рамка c, 0,98 PF, объединенной кнопочная панель и дисплей приведенный, RS485, исправили соединения терминального блока.

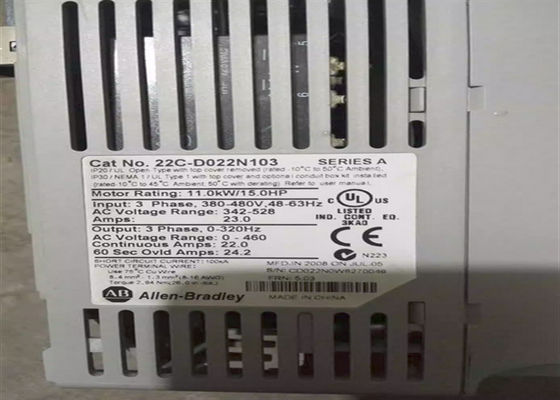

Технические данные для 22C-D022N103
Бренд Ален-Брэдли
Опционные комуникационные протоколы: BacNet; LonWorks; ProfiBus; Локальные сети; DeviceNet; ControlNet
Встроенный порт связи: RS485
Оценка приложения: IP20/тип UL NEMA открытый
Установка: Держатель панели
Врезанный I/O: Дискретные входные сигналы: 7 (7) раковина/выходов источника дискретные: Один (1) открытый выход; Ввод аналога 2 (2) контактов c формы: 2 (2) ввод аналога 0-10VDC; 0 - аналогового выхода 20mA: 2 (2) ввод аналога 0-10VDC; 0 - 20mA
Метод контроля: V/Hz, компенсация выскальзывания, процесс PID
Применимая оценка мотора: HP 15,0 (11,0 KW)
Напряжение тока выхода: 0-460VAC
Течение входного сигнала: 23 a
Участок входного сигнала: трехфазный
Изготовитель: Автоматизация/Ален-Брэдли Rockwell
| Течение выхода |
22 a |
| Ввод напряжения |
342-528VAC |
| Номер детали/каталог нет. |
22C-D022N103 |
| Номенклатура товаров |
Powerflex 400 |
| Тип продукта |
Привод вентилятора & насоса |
| Лошадиная сила |
15 |
| Участок |
Трехфазный |
| Приложение |
Держатель панели - IP20, тип NEMA/UL раскрывают |
| Ампераж |
22 Amps |
| Рамка |
Размер c |
| Входной сигнал |
Объединенная кнопочная панель |
О 22C-D022N103
Ален-Брэдли 22C-D022N103 часть 380 до 480 вольт AC, трехфазного PowerFlex 400 регулируемых серий привода AC частоты. Рентабельный привод, идеально используемый для управления скоростью вентилятора и насоса в переменных применениях вентилятора и насоса вращающего момента, и свой широкий диапазон встроенных особенностей позволяет быстрой и безшовной системной интеграции. Этот модуль держателя панели 11 kW (HP 15) расклассифицированный имеет A.C. - рамка и 22 размера течение выхода. Он приходит с нефильтрованным классом излучения и объединенной кнопочной панелью с 2 линиями 16 характеров каждым в дополнение к своему дисплею LCD с индикаторами СИД для легкого контроля состояния системной конфигурации и недостатка.
Регулируемый привод AC частоты 22C-D022N103 имеет врезанную вспомогательную особенность управлением мотора которая позволяет деятельности до 3 дополнительных лини-начатых моторов, кроме непосредственно управлени мотора. Когда эта функциональность позволена, обратная связь и сигнал ссылки использованы PID отрегулировать скорость контролируемого привод мотора. Когда емкость этого начального мотора не соотвествует продукта, регулятор привода автоматически начинает вспомогательный мотор. Продолжаемый рост требования начнет начало дополнительных моторов до тех пор пока не будет соотвествован. Подобно, когда остановлены уменшения требования, вспомогательный мотор и особенность PowerFlex вспомогательная поддерживает контролируемую привод скорость мотора. Модуль 22C-D022N103 имеет IP20, тип приложение NEMA/UL открытый для обычной установки внутри или вне шкаф контроля в зоне температуры окружающей среды 45 градус цельсий (113 градусов Градуса Фаренгейта). Это можно модернизировать до приложение типа 1 IP30, NEMA/UL с дополнительной обложкой и опционные наборы коробки в кабельной канализации. Гибкость в установке этого модуля улучшена оценкой нагнетания UL которая позволяет сразу установке в систему управления воздуха.
22C-D022N103 особенно оптимизировано для деятельности с промышленным применением вентилятора и насоса, которое обыкновенно найдено в применении топления Ventillation и кондиционирования воздуха (HVAC), воды и расточителя, электростанция, минирование, производство и может другие индустрии.
22C-D022N103 также как переменный привод частоты (VFD) или приводы переменной скорости (VSD). Оно поставляет управление скоростью модуляции путем менять частоту, и поддерживает соразмерность с напряжением тока таким образом производя переменную скорость с постоянн выходом вращающего момента таким образом вызвал Вольт/метод управлением Герцев. Кроме метод управления вольт/Герцев, 22C-D022N103 также способен на функциональности PID процесса для режима автоматического управления частоты выхода в ссылке на переменную процесса и установленное setpoint привода полученную. Он также оборудован с началом различного потребителя programmable. Останавливать и бесполезные характеристики как хорошее начало, пандус-вверх, пандус-вниз, ускорение, торможение, сон/бодрствование назвать несколько.
22C-D022N103 также приходит с фиксированной кнопочной панелью с 2 линией, характер 16 согласно с линия отсчет LCD, объединенный порт связи RS485 используемый для сетевых соединений и удаленной деятельности и конфигурации.
22C-D022N103 подпитано рядом поставки ввода напряжения 340-528VAC, частотой трехфазных, входного сигнала 48-63 Hz и течением входного сигнала 23 амперов. Оно поставляет течение выхода continour 22 амперов, 0-460VAC, трехфазной поставки напряжения тока к мотору пока применимая оценка мотора для 22C-D022N103 HP 15,0 (11,0 KW).
