PCB MKVI GE IS200IGEHG1A монтажная плата управляемой схемы платформы управления газа/паровой турбины

Мотор Yasakawa, SG водителя	Мотор HC- Мицубиси, HA
Модули 1C- Вестингауз, 5X-	Emerson VE, KJ
Хониуэлл TC, TK	Модули IC GE -
Модуль ABB	Модуль 1756- AB, 1759 - экран касания 2711-
Г-Н привода Мицубиси, мотор HA -, HC	Emerson MoudlesVE-, KJ -
Мотор A0- Fanuc, привод	Передатчик EJA- Yokogawa
Передатчик 3051- Роземаунт	Модуль 140- Schneider
Мотор Panasonic, привод MH	Модуль 6ES- Сименс, экран касания 6AV-

IS200IGEHG1A PCB изготовленный компанией GE для своей системы Марк VI. MKVI платформа управления газа/паровой турбины созданная GE как часть линии Speedtronic. Эту систему можно использовать в симплексе или в тройной резервной форме для того чтобы отвечать потребностямы своей связанной турбины.

IS200IGEHG1A доска интерфейса IGBT пассивная которая поставляет пассивные части интерфейса этапа выхода необходимо на терминалах ворот IGBT для приводов в пределах серии нововведения. Оно использован с двойными модулями IGBT и использует осевые стробируя резисторы с определенными размерами как плавкие пластины. Доска выполняет нормализуя функцию по отношению к интерфейсу участка и контрольной панели (IS200PICH.)

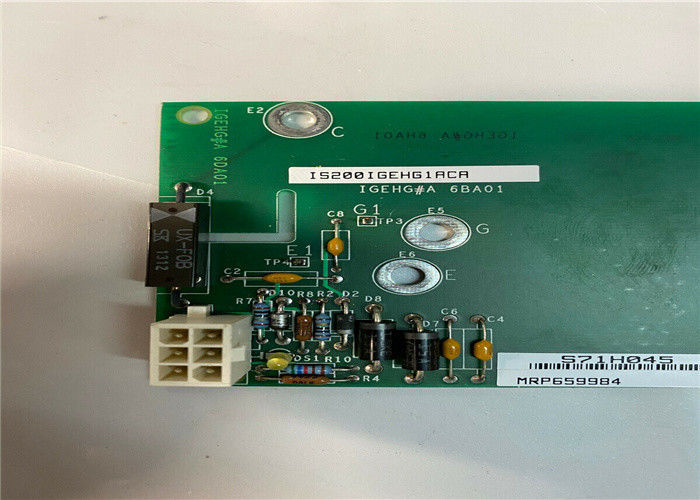

IS200IGEHG1A более небольшая доска с немногими компонентами. Оно построен с 2 компонентами штепсельной вилки (P1 и P2,) и 6 соединителями отверстии (E1 через E6,) которые сделаны из фабрик-просверленных отверстий окруженных проводным материалом. Доска имеет 2 диода для переходного подавления напряжения тока. Оно также имеет высоковольтный диод. Доска конструирована как с воротами ДАЛЬШЕ и воротами С резистора, так и со стравливающим резистором. 2 светоизлучающих диода расположены на противоположных сторонах доски. Когда IGBTs будет отстробировано ДАЛЬШЕ, эти компоненты осветят вверх.

IS200IGEHG1A не имеет никакие взрыватели и не имеет никакое регулируемое оборудование. Пока доска имеет 4 тестовой точки TP, эти для пользы фабрики только и не запланированы для потребителей получить доступ. Если больше информации о плане доски или своих компонентах необходимы, то библиотека GE руководств, руководств пользователя, или технических спецификаций должна быть посоветована со для этой информации.

Течение ввода аналога IC670ALG230 8 Pt. Собранный
Канал течения ввода аналога IC670ALG240 16
IC670ALG620 канал RTD 4 изолировал провод 3
Канал IC670ALG630 TC 8
Напряжение тока аналогового выхода IC670ALG310, 8 канал, +/-10V, 0 к 10V
Течение/напряжение тока аналогового выхода IC670ALG320 4 Pt. Собранный
Течение аналогового выхода IC670ALG330, канал 8
Блок интерфейса шины гения IC670GBI002 (BIU)
IC670GBI102 120Vac/125Vdc привело блок в действие интерфейса шины гения
Блок интерфейса шины IC670PBI001 Profibus, бод DP 12M
IC670CBL002 21" кабель расширения I/O
Кабель IC670CBL003 для основания I/O стиля соединителя (IC670CHS003), 2 метров, 18 AWG, соединитель на одном конце
Кабель IC670CBL004 для основания I/O стиля соединителя (IC670CHS003) к основанию компенсации холодного контакта TC (IC670CHS004), 1 метру, сопрягая соединителю на обоих концах
IC670MDL233 120VAC 8 входной сигнал изолированный PT
Входной сигнал IC670MDL240 120VAC 16 Pt. Собранный
Входной сигнал IC670MDL241 240VAC 16 pt, 2 группы в составе 8
Pos. /Negative IC670MDL640 24VDC. Входной сигнал логики 16 Pt. Собранный
Pos. /Negative IC670MDL641 48VDC. Входной сигнал логики 16 Pt. Собранный
Pos. /Negative IC670MDL642 125VDC. Входной сигнал логики 16 Pt. Собранный
Pos. /Negative IC670MDL643 5/12Vdc. Входной сигнал 16pt логики собрал
Pos. /Negative IC670MDL644 24VDC. Входной сигнал 16pt логики быстрый собрал
