1756-OF8 Ален-Брэдли Модуль аналогового выхода разрешения 15bit

СОЕДИНЕНИЯ модуля 128 LOGIX моста 1756-ENBT ControlLogix EtherNet/IP

Спецификации

Автоматизация Rockwell изготовителя
DC предохранения от 24V перенапряжения
Приложение никакие
Короткого замыкания обнаружения течение электронно ограниченное к 21 маме или
Течение обнаружения открытой цепи только
R-лестница DAC метода преобразования, monotonicity без отсутствующих кодов
Комплект синхронизированного влево, 2 s) режима интежера формата данных плавающая запятая IEEE (трицатидвухразрядная
Разрешение 15bit
Ряд напряжения тока выхода +/- 10VDC
Мамы ряда 0-20 течения выхода
Но. течения/напряжения тока выходов 8 (8)
Бренд Ален-Брэдли
Но. 1756-OF8 номера детали/каталога
Серия ControlLogix
Тип модуль модуля аналогового выхода
Настоящ-напряжение тока выходов 8
Течение Backplane (5Volts) 140 milliamps
Течение Backplane (24 вольта) 210 milliamps
Съемные терминальные блоки 1756-TBNH, 1756-TBSH
Диссипация силы (Макс) 4,9 ватта на 60 Градус цельсия
Блоки 1756-TBNH Removeable терминальные, 1756-TBSH
Напряжение тока изоляции 50 вольт непрерывное
UPC 612598171897
UPC 10612598171894
UNSPSC 32151705

ДРУГИЕ ГЛАВНЫЕ ПРОДУКТЫ

Сетевая конфигурация EtherNet/IP
Модули связи EtherNet/IP
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-EWEB, 1768-ENBT
CompactLogix 5370 регуляторов
Переходники EtherNet/IP
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
Врезанные переключатели
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

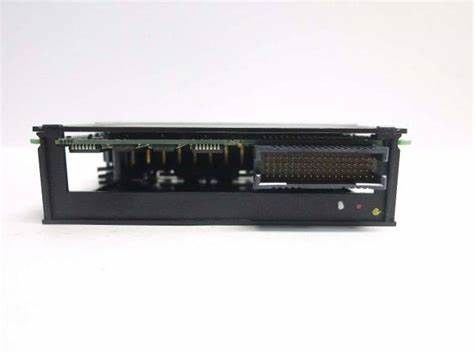

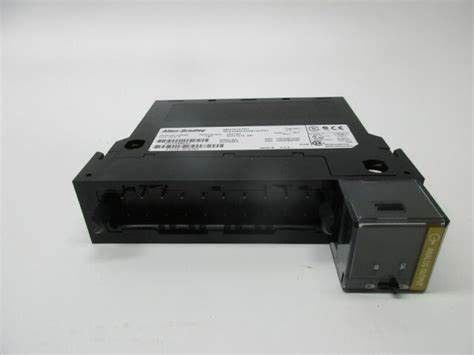

Ален-Брэдли 1756-OF8 модуль аналогового выхода который часть платформы ControlLogix. Этот сетноой-аналогов модуль может быть использован для того чтобы контролировать и модулировать приборы электрических и поля, передать или ретранслирует сигналы для взаимодействовать с измеряя и записывая аппаратурами или для любой другой цели.

1756-OF8 приходит с 8 (8) каналами аналогового выхода конфигурируемыми для +/-10VDC и 0-20 сигналов аналогового выхода мам. Оно имеет разрешение 15 битов через 21 маму - 650 nA/bit и 15 битов через 10.4V - 320 µV/bit с возможностью предохранения от открытой цепи, короткого замыкания и перенапряжения.

1756-OF8 использует R-лестницу DAC, monotonicity без отсутствующего метода преобразования модуля кодов и обеспечивает данные по регистра в форме комплект синхронизированного влево, 2 s) режима интежера плавающей запятой IEEE (трицатидвухразрядной. Оно имеет время развертки госпожа 12 госпожи для формата плавающей запятой и 8 для формата интежера.

1756-OF8 требует съемных терминальных блоков для связывать проволокой входных сигналов. Соотвествующие терминальные блоки 1756-TBNH и 1756-TBSH. Для 1756-TBNH, применимый размер провода 0,33… AWG 22… 14) твердых или, который сели на мель медной проволоки 2,1 mm2 (, расклассифицированный на °C 105 (°F 221) или большой, 1,2 mm (3/64 внутри.) изоляции максимальной для одиночного соединения провода и медной проволоки 0,33… 1,3 mm2 (AWG 22… 16) твердой или, который села на мель, расклассифицированный на °C 105 (°F 221) или большой, 1,2 mm (3/64 внутри.) изоляции максимальной для двойного соединения провода. Когда 1756-TBSH использовано, соотвествующий размер провода 0,33… (AWG 22… 14) твердого тела 2,1 mm2, или, который сели на мель защищаемая медная проволока расклассифицировала на °C 105 (°F 221), или большой, 1,2 mm (3/64 внутри.) изоляции максимальной. Только одиночное соединение провода применимо для 1756-TBSH.

Когда рабочий, оно имеет смещенное смещение 50 ppm/градус цельсий и 0,1 ppm/градус цельсий и температур-зависимого смещения увеличения 25 ppm/градус цельсий и 50 ppm/градус цельсий (настоящих). Модуль имеет время развертки 12 миллисекунд для плавающей запятой и 8 миллисекунд для интежера и имеет общую ошибку модуля 0,15% (в режиме напряжения тока) и 0,3% (в настоящем режиме). Модуль The1756-OF8 имеет напряжение тока изоляции 250 вольт используя усиленную изоляцию испытал 1350 вольт AC на 2 секунды между каналами выхода и backplane. Он имеет коды (IEC) температуры T4A (Северная Америка), T4 (ATEX), и T4 и приходит в приложение открыт-стиля. Рабочие диапазоны температур 1756-OF8'S между 0 и 60 градус цельсиями и им конструированы для поддержания своей функции на тарифе удара 30G и вибрации 2G на 10 до 500 Герцах.

Можно этот модуль купить с гарантией?

Да, 1756-OF8 приходит со свободной одногодичной гарантией от ДЕЛАЕТ поставку, Inc.

Что диссипация силы этого модуля?

1756-OF8 имеет максимальную диссипацию силы 4,9 ватт.

Где могу я отправить 1756-OF8, который нужно отремонтировать?

СДЕЛАЙТЕ поставку, Inc. предлагает разнообразие ремонтные услуги для 1756-OF8.

Сколько каналов выхода делает 1756-OF8 имейте?

1756-OF8 имеет 8 (8) каналов аналогового выхода.

Что разрешение 1756-OF8?

1756-OF8 имеет 15 битов через 21 маму - 650 nA/bit и 15 битов через 10.4V - разрешение 320 µV/bit.

Делает этот модуль приведено с индивидуальной изоляцией канала?

Нет. Модуль с индивидуальным id 1756-OF8I изоляции.
