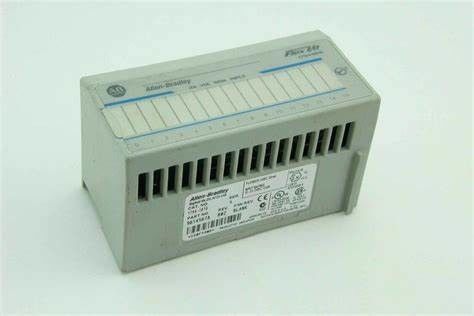

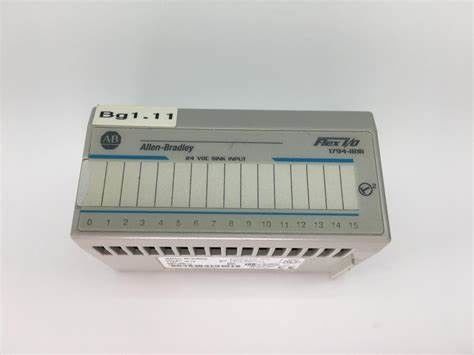

Модули цифрового входного сигнала I/O ГИБКОГО ТРУБОПРОВОДА 1794-IB16 Ален-Брэдли 16 желтых индикаторов состояния

СОЕДИНЕНИЯ модуля 128 LOGIX моста 1756-ENBT ControlLogix EtherNet/IP

Спецификации

Автоматизация Rockwell изготовителя
Бренд Ален-Брэдли
Рабочая температура: 0 до 55 c (32 до 131 f)
Размер провода: Определенный установленным терминальным основанием
Установка: Рельс DIN
Индикаторы: 16 желтых индикаторов состояния
НА напряжении тока государства, nom: 24 VDC
НА напряжении тока государства, максимальные 31,2 VDC
НА напряжении тока государства, минута: 19,2 VDC
Количество входных сигналов: 16 (16), тонуть входные сигналы
Терминальное основание: 1794-TB3, 1794-TB3S, 1794-TB3K, 1794-TB3SK, 1794 - TBKD, 1794-TB37DS
Характер продукции: Модуль входного сигнала DC IO гибкого трубопровода
Температура хранения: -40 до 85 c (- 40 до 185 f)
Вибрация: 5g @ 10 до 500 Hz
Но. 1794-IB16 номера детали/каталога
Работая удар: 30 g
Тип продукта модули цифрового входного сигнала I/O гибкого трубопровода
Тонуть входных сигналов 16 настоящий
DC MIN. 10V напряжения тока На-государства
DC 31.2V напряжения тока На-государства максимальный
На-государство настоящее MIN. 2.0mA MIN.
На-государство настоящее максимальное 12.0mA
DC 5V напряжения тока -государства максимальный
-государство настоящее максимальное 1.5mA
Номинальное входное комплексное сопротивление 4,6 k?
DC 30mA @ 5V Flexbus настоящий
DC 31.2V диссипации силы 6.1W @ максимальный.
UPC 10612598137784

ДРУГИЕ ГЛАВНЫЕ ПРОДУКТЫ

Ален-Брэдли 1794-IB16 16 (16) модуль входного сигнала канала 24VDC дискретный. Этот модуль часть совокупности продуктов IO 1794 гибких трубопроводов которая главным образом использована для того чтобы снабдить распределенное решение IO. С распределенной архитектурой I/O, модули I/O могут быть установлены около источника сигнала или управляемой нагрузки. Это значительно уменьшает тросовые проводки таким образом, уменьшает общие цены установки. Оно также упрощает обслуживание и вносит вклад в общий рост uptime системы управления.

Устанавливать рельса DIN поддержки 1794-IB16 стандартный или сразу установка панели. Этот модуль использован с терминальным основанием где проводки сигнала прекращены. Совместимые терминальные основания 1794-TB3, 1794-TB3S, 1794-TB3K, 1794-TB3SK, 1794-TBKD, 1794-TB37DS. Дополнительно, the1794-IB16 требуют пользы адаптера связи для переносить данные по I/O к модулю или регулятору блока развертки партнера. Совместимые адаптеры связи адаптер связи DeviceNet с номером каталога 1794-ADN, удаленным адаптером связи I/O с номером каталога 1794-ASB, адаптером связи локальных сетей с номером каталога 1794-AENT, адаптером связи Profibus с номером каталога 1794-APB и адаптером связи ControlNet с номером каталога 1794-ACN.

1794-IB16 имеет настоящую притяжку 30 DC мам @ 5V. Индивидуальные каналы входного сигнала rated10 до 31,2 VDC с номинальным вводом напряжения 24VDC и поддерживают конфигурацию проводки раковины. Каждый канал имеет минимальное напряжение тока На-государства 10VDC и максимум 31.2VDC пока максимальное напряжение тока -государства 20VDAC. Он имеет диссипацию силы 3,5 DC w @ 31.2V и термальную диссипацию 11,9 DC BTU/hr @ 31.2V.



Модуль 1794-IB16 имеет 16 настоящих тонуть входных сигналов с напряжением тока На-государства DC 24V номинальным, рядом напряжения тока На-государства DC 10-31.2V, и минимальным течением -государства 1.5mA. Он имеет максимальную диссипацию силы 6.1W на DC 31.2V. Терминальные базовые устроиства совместимые с этим модулем 1794-TB3, 1794-TB3S, 1794-TB3K, 1794-TB3SK, 1794-TBKD, 1794-TB37DS.

Этот модуль поддерживает установку рельса или панели DIN и поддерживает различные адаптеры связи как ControlNet, DeviceNet, EtherNet/IP, и всеобщий удаленный I/O. Модуль 1794-IB16 имеет 16 желтых СИД как индикаторы состояния для каждого канала. СИД показывает соответствуя входное устройство и выходной сигнал. Он также имеет версии d и XT стандартных модулей для диагностик и весьма окружающих сред который уменьшает панель и расходы на техническое обслуживание. Он имеет рабочая температура 0 до 55 °C (32 до 131 °F) и относительная влажность 5 до 95% noncondensing.

Сетевая конфигурация EtherNet/IP
Модули связи EtherNet/IP
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-EWEB, 1768-ENBT
CompactLogix 5370 регуляторов
Переходники EtherNet/IP
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
Врезанные переключатели
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

Ален-Брэдли 1756-OF8 модуль аналогового выхода который часть платформы ControlLogix. Этот сетноой-аналогов модуль может быть использован для того чтобы контролировать и модулировать приборы электрических и поля, передать или ретранслирует сигналы для взаимодействовать с измеряя и записывая аппаратурами или для любой другой цели.

Что максимальное число 1794-IB16 может я установить с одним (1) шкафом I/O гибкого трубопровода?

До 8 (8) 1794-IB16 могут быть установлены в одиночный шкаф I/O гибкого трубопровода.

Делает 1794-IB16 конфигурация проводки поиска поддержки?

Нет. 1794-IB16 только поддерживает конфигурацию проводки раковины.

Делают 1794-IB16 адаптеры связи I/O гибкого трубопровода поддержки?

Да. Он поддерживает все доступные адаптеры связи I/O гибкого трубопровода.
