Входной сигнал 1756-PB75 Ален-Брэдли 95 w 24 вольта электропитания цифров DCControlLogix я модуль o

Входной сигнал 1756-PB75 Ален-Брэдли 95 w 24 вольта электропитания цифров DCControlLogix я модуль o

Технические данные для 1756-A10
Автоматизация Rockwell изготовителя
Рабочая температура, серия °C +60 c -25… (- °F 13… +140)
Рабочая температура, серия b 0°C к +60°C (+32°F к +140°F)
Но. устанавливать платы 6 (6)
Ориентация горизонтальная
Течение Backplane, шасси/слот @ 24VDC 2,8 A/2.8 a
Течение Backplane, шасси/слот @ 5.1VDC 15 A/6 a
Течение Backplane, шасси/слот @ 3.3VDC 4A/4 a
Течение Backplane, шасси/слот @ 1.2VDC 1,5 a
Но. слотов 10 (10) слотов
Температура хранения -40°C к +85°C (- 40°F к +185°F)
Размер шкафа (HxWxD), минута 50,8 x см 76,2 x 20,3 (20 x 30 x 8 внутри.)
Бренд Ален-Брэдли
Но. 1756-A10 номера детали/каталога

Серия ControlLogix
Тип шасси модуля
Диссипация силы, максимальные 5 w
Устанавливать держатель панели
Слоты 10
Диссипация силы (Макс) 5 ватт
Размеры 20 x 30 x 8 дюймов
Фунты веса 3,2 (1,45 килограмма)
Приложение раскрывает
Течение Backplane (5 вольт DC) 10 amps
Течение Backplane (24 вольта DC) 2,8 Amps
UPC 10612598129277
UNSPSC 32151704

ДРУГИЕ ГЛАВНЫЕ ПРОДУКТЫ

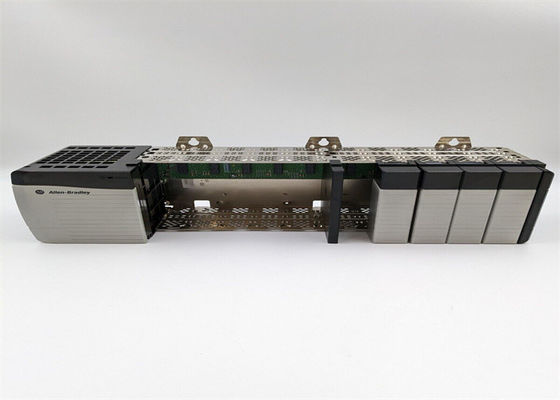

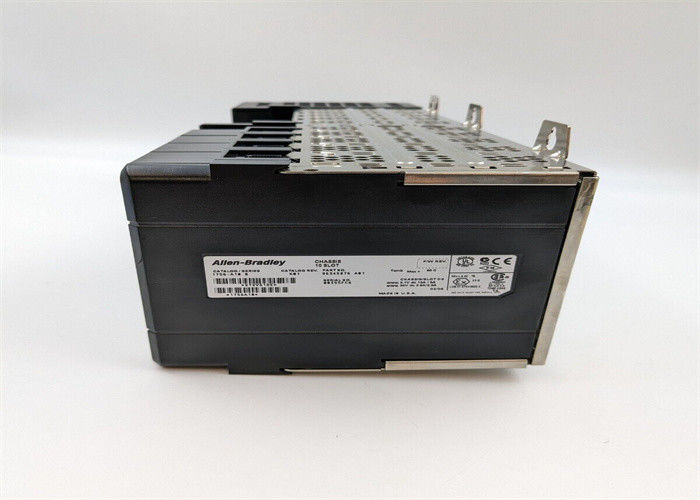

Ален-Брэдли 1756-A10 после этого (10) шасси ControlLogix слота. Это оборудование хозяйничает электронное взаимодействие среди модулей ControlLogix с оценкой максимального backplane настоящей 1,5 a @ 1.2VDC; 4A/4A @ 3,3 VDC; 15 A/6 a @ 15 A/6 a и 2,8 A/2.8 a @ 24VDC.

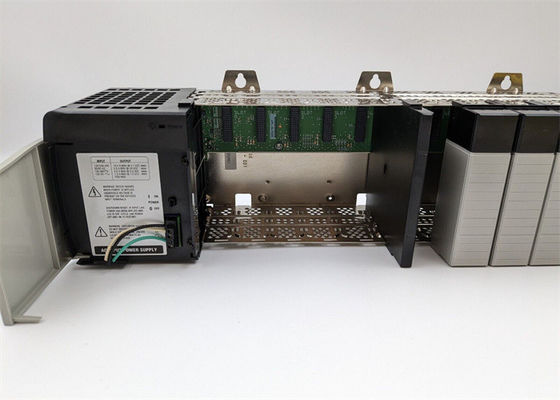

Это шасси поддерживает установку панели с зазорами установки см 15,3 см (6,0 внутри.) для верхнего и нижнего зазора и 10,2 (4,0 внутри.) плюс ширина электропитания для бортового зазора. Если установлено бортовая - - сторона с другим шасси ControlLogix, необходимый зазор между шасси 7,7 см (3,0 внутри.) плюс ширина электропитания. Электропитания ControlLogix, предназначали ли стандартные, тонкие или резервные электропитания слот расположенные на крайнее левое положение и не занимают слот шасси.

1746-A10 доступно в 2 (2) сериях, шасси b и C. Серии B имеет температурную амплитуду рабочей температуры 0…… +60 °C 60 °C (0… °F 140) и -25 (- °F 13… +140) для модулей c серии пока максимальная окружающая температура воздушной среды °C 60 (°F 140) для обеих серий. Это шасси также обеспечено с функциональной землей земли которая конструирована быть законченным 8,3 кв. mm. или медная проволока AWG 8 твердая или, который села на мель с оценкой изоляции °C 90 (°F 194) или более высокого. Оно также имеет защитную землю земли и конструированный быть прекращенным используя 2,1 кв. mm. или медная проволока AWG 14 твердая или, который села на мель с оценкой изоляции °C 90 (°F 194) или более высокого.

1756-A10 имеет оценку backplane электрическую backplane 1,5 A/1.5A настоящего между шасси и слотами (шасси/слотом) на 1.2V, одном 4/4A на 3.3V, и одном до 2,8 A/2.8 a на 24V. Оно имеет диссипацию силы 5-Watt (эквивалент диссипации 6,1 BTU/hr термальный), и оно имеет максимальный рабочий расход энергии 1.8W. Оно обозначен с экологическим кодом температуры T5 (Северной Америкой), и с кодом IEC T6 (Европейским союзом). 1756-A10 также имеет приложение открыт-стиля. Оно имеет рабочую температуру между 0 и °C 60 (°F 32 и 40) на не-конденсируя влажности 5-95% и ем погружено на диапазон температур между °C -40 и 85 (- °F 40 и 185). Оно имеет IEC 60068-2-27 расклассифицированный рабочий удар выдерживает 30G и он может вытерпеть вибрацию 2G на 10-500 Hz когда рабочий. 1756-A10 имеет размер шкафа 20 x 30 x 8in. и оно весит 3.2lb.

Сетевая конфигурация EtherNet/IP
Модули связи EtherNet/IP
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-EWEB, 1768-ENBT
CompactLogix 5370 регуляторов
Переходники EtherNet/IP
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
Врезанные переключатели
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

Ален-Брэдли 1756-OF8 модуль аналогового выхода который часть платформы ControlLogix. Этот сетноой-аналогов модуль может быть использован для того чтобы контролировать и модулировать приборы электрических и поля, передать или ретранслирует сигналы для взаимодействовать с измеряя и записывая аппаратурами или для любой другой цели.

вопросы и ответы для 1756-A10
Что поддержанный способ установки 1756-A10?

Установка панели поддержки 1756-A10 сразу через устанавливая платы.

Сколько слотов модуля ControlLogix делает 1756-A10 имейте?

1756-A10 имеет 10 (10) слотов.

Делает электропитание слот включил к отсчету слота 1756-A10?

Слот электропитания, расположенный на крайней левой стороне шасси нет части отсчета слота шасси.
