Информация о продукте AB 1746-NT4:

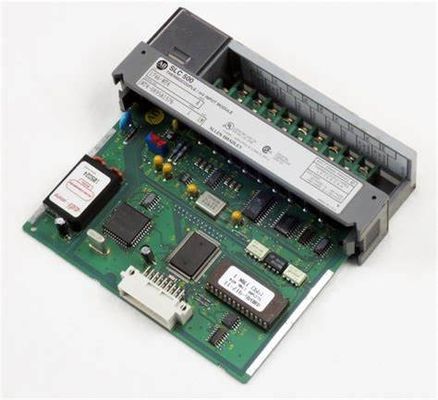

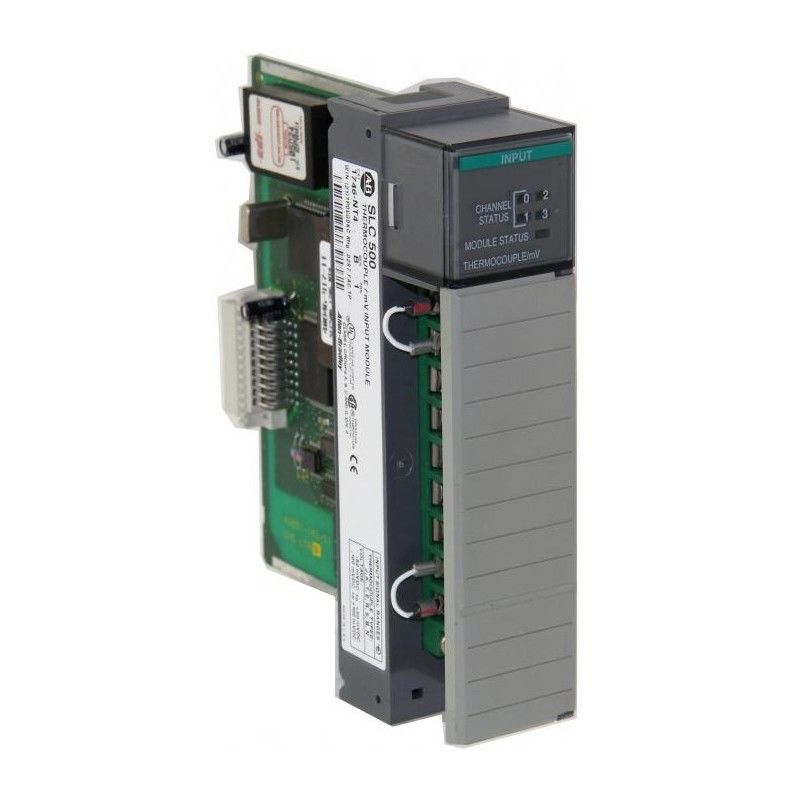

Ален Брэдли 1746-NT4 модуль входного сигнала Thermocouple/mV для системы SLC 500. Она обеспечивает все процессоры SLC 500 с цифров преобразованными аналоговыми данными термопары или милливольта (mV), полученными и, который сохраненными в своей таблице изображения. Она не требует никакого внешнего электропитания по мере того как она получает 5 вольт DC и 24 вольта силы DC от электропитания SLC 500 через свой backplane. Она имеет 2 датчика компенсации изменения температуры холодного спая (CJC) вместо смещенных напряжений тока для сохранения точности входного сигнала термопары. Групповые передачи необходимы этим модулем в удаленной конфигурации I/O. Она взаимодействует к типам j, k, t, e, r, s, b, и n термопары, и принимает сразу +/--50 mV и +/--100 входные сигналы ввода аналога mV. Автомобиль модуля 1746-NT4 калибрирует на включении питания и когда канал позволен. Он имеет 5 зеленых индикаторов состояния СИД, одного для состояния модуля и одного для каждого из 4 каналов.

Модуль 1746-NT4 имеет 4 изолированных backplane канала входного сигнала. Он имеет текущее потребление backplane 60 мам на 5 вольтах DC и 40 мам на 24 вольтах DC. Он имеет расход энергии backplane 0,3 ватт на 5 вольтах DC и 0,5 ватт на 2 вольтах DC, шестнадцатиразрядном разрешении конвертера, и ответе шага 12 до 300 миллисекунд на 95%. Он имеет ширину полосы частот второго периода обновления 2,62 до 65,5 Герца и 26 миллисекунд - 1,2 и использует модуляцию сигм-перепада для преобразования A/D. Его можно установить в любой слот за исключением слота 0 шасси SLC 500. Он использует 2 провода в терминал с максимальным размером провода 2,5 миллиметров (AWG 14) и 25 максимального омов импеданса кабеля. Для входных сигналов термопары, используйте защищаемый переплетенный провод расширения термопары; для входных сигналов mV, Belden 8761 или соответствующий провод необходимо использовать.

1746-NT4 модуль Ален-Брэдли используемый с датчиками термопары и сигналами mV. Этот модуль принадлежит категории модуля ввода аналога которая принадлежит совокупности продуктов SLC 500.

Оно отличает 8 (8) входными сигналами термопары с каждым каналом поддерживая большое разнообразие типов термопары как j, k, t, e, s, r, сигналы b и N. Совместим mV включают +/- 50 mV и +/- 100 mV. Каждый канал входного сигнала построен со сломленным обнаружением датчика может показать замкнутую накоротко или открытую цепь. Конфигурируемые установки когда открытая цепь обнаружена как нул, высококачествено и Downscale. Когда нул установлен, чтение модуля принуждается до нул (0). Когда набор к Downscale, чтение модуля принуждается к самому низкому чтению пока высококачественные силы чтение к максимальному чтению. Эти установки полезны по мере того как оно может быть использовано быстро для того чтобы диагностировать государство каждого канала кроме видимых индикаторов СИД для каждого канала. Установки реакции недостатка необходимо основать на failsafe деятельности процесса. Эти установки установлены с пользой программного обеспечения RSLogix 500 программируя.
Индивидуальные фильтры канала могут также быть набором для того чтобы настроить поведение модуля к входному сигналу. Фильтры канала набор для того чтобы уменьшить влияние электрического шума и линий AC которое может причинить зыбкост и перекатные чтения. Дискретные частоты фильтра 250 Hz которым предложения уменьшают шумовой фильтр, 60 Hz, 50 Hz и 10 Hz шумового фильтра. Если входной сигнал компенсации холодного контакта (CJC) выбран, то фильтр входного сигнала проигнорирован.
