Входные сигналы модуля 16 I/O AB 1746-NI16I конфигурируемые для 0 до 20 МАМ МАМ 4 до 20

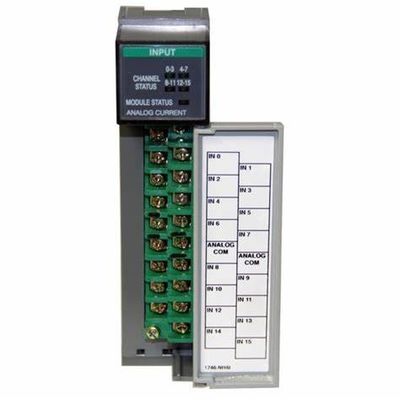

Модуль I/O AB 1746-NI16I имеет 16 (16) входных сигналов конфигурируемых для 0 до 20 мам мам 4 до 20

Информация о продукте AB 1746-NI16I:

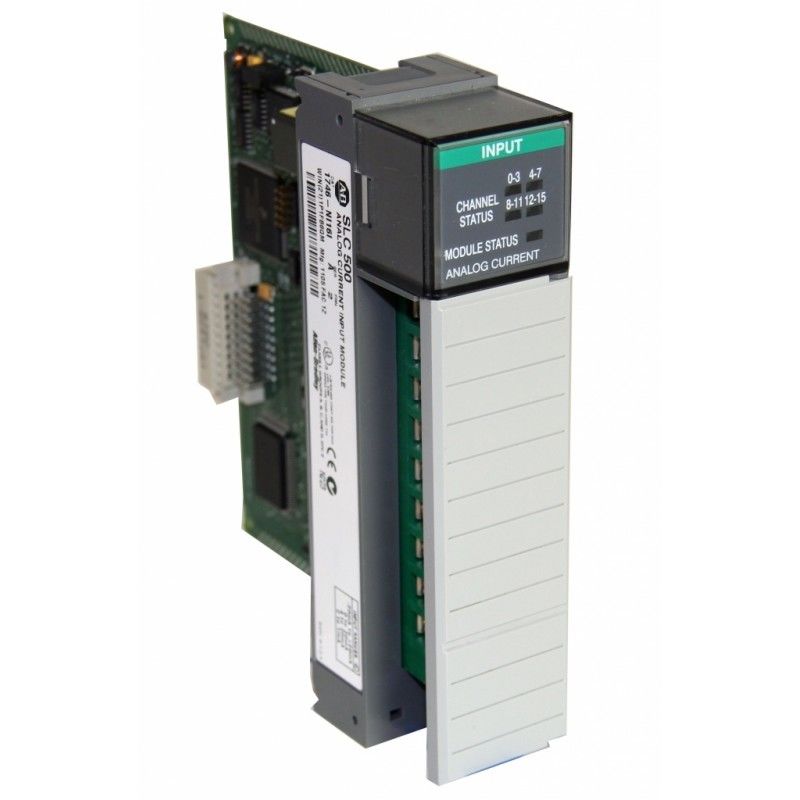

Ален Брэдли 1746-NI16I модуль ввода аналога, с шестнадцатиразрядным разрешением и 16 каналами входного сигнала. Этот модуль подразделяет на категория напряжения тока -20 до 20 мам. Свое течение backplane на 5 вольтах 125 мам, пока 24 вольта результатов в 75 мамах. Свой расход энергии backplane в 2,425 ватта максимального (0,625 ватта на 5 вольтах DC и 1,8 ватта на 24 вольтах DC). Ряд напряжения тока единого режима этого модуля +/--10,25 вольты по отношению к сетноому-аналогов общему терминалу.

Этот блок имеет относительную влажность 5% к 95% без конденсации. Своя температурная амплитуда рабочей температуры -25 до 60 градус цельсий (- 13 до 140 градуса Градуса Фаренгейта) пока свои неуправляемые лож температуры между -40 и 85 градус цельсиями (- 40 и 185 градусов Градуса Фаренгейта). Свое входное комплексное сопротивление 249; свой максимальный входной сигнал напряжения тока вольты ±8 между сетноые-аналогов терминалом общих и любого входного сигнала, и максимальный настоящий входной сигнал мамы ±30. Термальная диссипация этого модуля в 2,43 ватта, и соединитель AIFM этого модуля D-раковина 25 штырей.

При установке модулей в шасси, не необходимо извлечь терминальные блоки из модуля. Однако, если терминальный блок извлечется, то используйте ярлык расположенный рядом с терминальным блоком для того чтобы определить положение и тип модуля.

Вводы аналога использованы для того чтобы взаимодействовать сетноые-аналогов переменные процесса для того чтобы измерить свою величину. Она главным образом использована для того чтобы контролировать или использовала как сигнал обратной связи для систем управления короткозамкнутого витка снабдить ручной или режим автоматического управления с пользой алгоритма Пропорциональн-Объединенн-производного методов контроля типично (PID). Без этого сигнала обратной связи, режим автоматического управления нельзя полно снабдить.

16 высокоимпедансных каналов входного сигнала можно связать проволокой как одно-законченные входные сигналы. Модуль снабжает сразу интерфейс следующие типы входного сигнала:
• dc ±10V
• 1 к dc 5V
• 0 к dc 5V
• 0 к dc 10V
• 0 до 20 мам
• 4 до 20 мамы
• мамы ±20
• мамы 0 до 1
