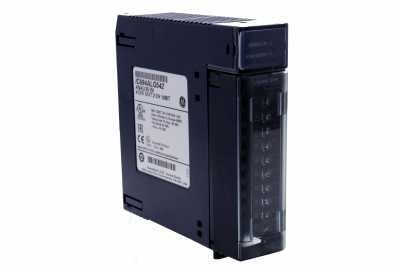

Модуль обменом памяти дублирования PACSystems RX3i объема памяти MB IC695RMX128 GE128

О IC695RMX128
IC695RMX128 представляет собой модуль PACSystems RX3i Redundancy Memory Exchange.Основная функция этого модуля заключается в том, чтобы действовать как один узел на рефлекторной топологии памяти или как или как выделенный модуль памяти для избыточной пары RX3i CPU.

При использовании в избыточной конфигурации процессора IC695RMX128 отражает содержимое IC695CMX128.любое обновление одного узла отражается и обновляется для всех других узлов, подключенных к той же сетиСоединение устанавливается через оптоволоконную сеть и поддерживает соединение до 256 узлов.

Этот модуль поставляется с 128 МБ рефлекторной памяти с оптоволоконной мощностью, которая требует подключения типа LC, предназначенного для скорости передачи до 2,12 Gb.Этот модуль работает при подаче 580 мА @ 3.3 VDC и 220 MA @ 5 VDC.

IC695RMX128 используется в системах избыточности, он не может быть использован для выполнения функций Xchange памяти общего назначения.Для завершения сети памяти Xchange необходимо установить полный путь связи.Полный путь связи состоит из первичного RMX-устройства и соответствующего вторичного RMX-устройства.Два (2) высокоскоростных волоконно-оптических кабеля должны быть соединены с парой RMX и должны образовывать кольцо из 2-х узлов.Поскольку для конфигурации избыточного контроллера должен быть использован выделенный модуль RMX, для любой конфигурации избыточного контроллера не должно использоваться никакой другой RMX или отражающий гнездо.Конфигурация узлов RMX (s) осуществляется с помощью программного обеспеченияЭто обеспечивает централизованную модификацию модуля и минимизирует прерывание аппаратного обеспечения.

Модуль памяти IC695RMX128 - это модуль памяти с избыточным объемом, который поставляется в серии RX3i PACSystems от GE Fanuc Automation. This module is applied specifically where there is a hot standby CPU redundancy system on which a second CPU works as a backup device for the main CPU and there is a constant data transfer between these 2 devices. Этот модуль работает на такой отражающей сети и как связь между этими 2 процессорами. Когда эта связь неактивна или когда она не используется в настоящее время, она идентична основному модулю,который представляет собой модуль IC695CMX128Модуль редуктивной памяти GE Fanuc Automation IC695RMX128 обеспечивает обмен данными между различными ПК и вычислительными устройствами, которые подключены через высокоскоростную оптоволоконную сеть.Модуль поставляется с функциями обнаружения сетевых ошибок.

Модуль резервной памяти GE Fanuc Automation IC695RMX128 может быть подключен к другим устройствам с помощью волоконно-оптических кабелей в цепочке.

Передача осуществляется от узла к узлу, пока он не достигнет конечного приемника.12 GBaud оптоволоконная сеть. Этот модуль занимает одно место в стойке RX3i. Модуль изменения памяти редуктивности GE Fanuc Automation IC695RMX128 имеет циркониевую керамическую решетку, максимальный уровень потери вставки 0,35 дБ,Входная мощность этого модуля составляет 580 миллиампер при 3,3 вольта DC и 220 миллиампер при 5 вольта DC.Этот модуль может быть вставлен в легко и с питанием к системе все еще наЭтот режим вставки называется вставкой йота и применяется к определенным частям из серии RX3i PacSystems.
