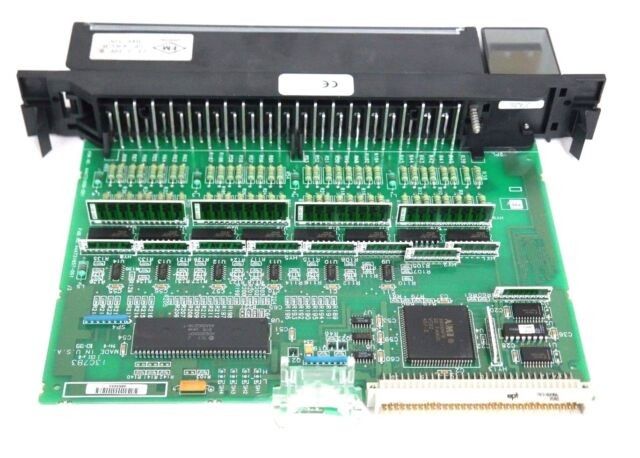

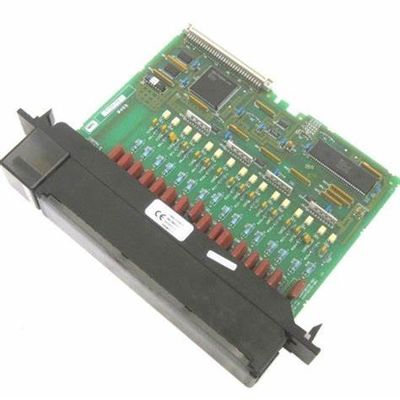

GE IC697MDL653 информации о продукте:

IC697MDL653 конструировано для того чтобы иметь и характеристики положительной и отрицательной логики; таким образом оно может к течению источника от входного устройства к общему потребителю. Применимое входное устройство соединено с автобусом силы и входным сигналом модуля. Следующие входные устройства все совместимы с IC697MDL653: кнопки, переключатели предела, переключатели селектора, и электронные переключатели близости включая 3 провода типа двухпрободных и.

Идеально, входные сигналы на этом модуле управляются любым модулем выхода напряжения тока PLC IC697 совместимым. Цепь входного сигнала обеспечивает достаточно настоящий для обеспечения что функции прибора надежно. Течение входного сигнала типично 10mA в НА государстве и может признавать течение утечки 2 мам в С государства без поворачивать дальше.

Модуль входного сигнала серии 90-70 GE Fanuc дискретный с номером каталога IC697MDL653 имеет расклассифицированное напряжение тока 24 вольт DC ряд ввода напряжения -3 до 30 вольт DC. Дискретный модуль входного сигнала IC697MDL653 также модуль входного сигнала положительной/отрицательной логики с 32 полными пунктами входного сигнала. Весь из этих пунктов входного сигнала собраны в 4 группы в составе 8 входных сигналов каждое. Модуль входного сигнала IC697MDL653 имеет оценку напряжения тока изоляции 1500 вольт для любого входного сигнала который подключен до backplane и 500 вольт между группами входного сигнала. Модуль входного сигнала позитва IC697MDL653/отрицательной логики имеет типичное течение входного сигнала 10 milliamps на расклассифицированном напряжении тока и типичное входное комплексное сопротивление 2,6 kiloohms.

Позитв IC697MDL653/отрицательный модуль входного сигнала имеют напряжение тока на-государства 13,5 до 30 вольт и напряжение тока -государства 0 до 5 вольт. Течение на-государства 6 до 15 milliamps и течение -государства 0 до 2 milliamps. В дополнение к этому, модуль входного сигнала IC697MDL653 имеет конфигурируемое время задержки фильтра 1 до 10 миллисекунд.

Конфигурация времени задержки filer сделана на пункте основой пункта и она должна быть замечена что все пункты отличают таким же временем фильтра. Блок требует 0,3 Amps течения от 5 вольт автобуса. Модуль приходит с механической пользуясь ключом возможностью которая делает ее невозможным установить ее на неправильное основание. Также, модуль IC697MDL653 принимает датчики провода от AWG #22 к AWG #14 и его можно легко извлечь из своего слота в шкафе при необходимости.
