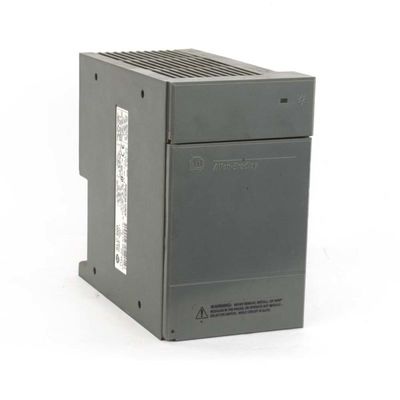

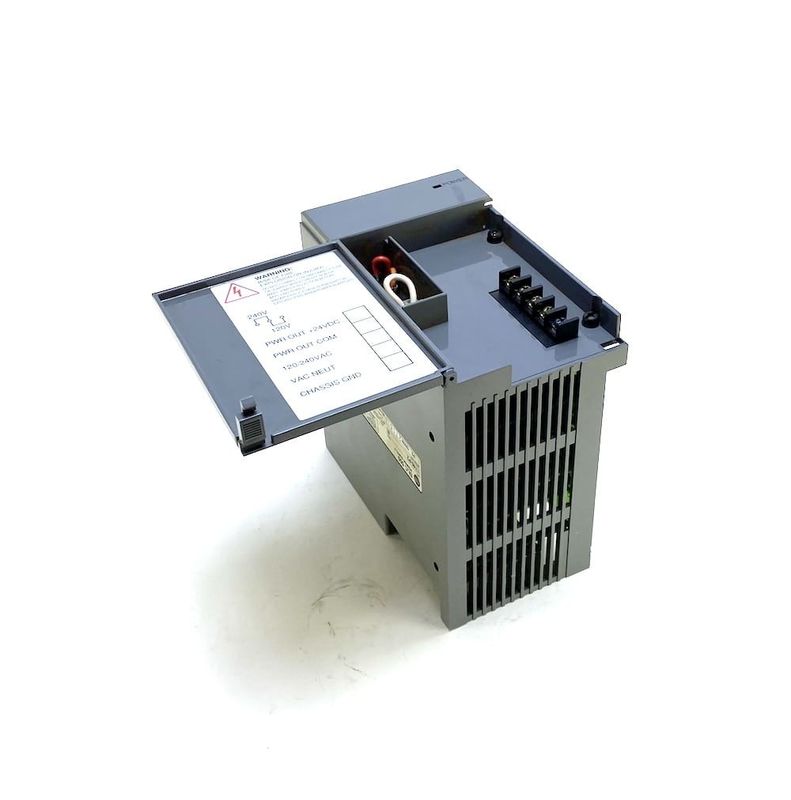

1746-P4 Аллен-Брэдли 120-220 вольт переменный ток SLC 500

1746-P4 Аллен-Брэдли 120-220 вольт переменный ток SLC 500

Технические спецификации для 1746-P4
Производитель Rockwell Automation
Бренд Аллен-Брэдли
Номер части/каталог No 1746-P4
Серия SLC 500
Тип модуля
Сила ввода 92 Ватта
Входное напряжение от 120 до 220 вольт переменного тока
Типичная потребность в мощности линии 180ВА
Входящий ток 45 ампер
Ток на заднем плане (5 вольт) 10 ампер
Внутренняя емкость тока 10,0 A при 5V dc 2,88 A при 24V dc
Диапазон выходного напряжения от 18 до 30 вольт постоянного тока
Время ожидания процессора 20 мс (полной нагрузкой) 3000 мс (без нагрузки)
Текущий фонплан (24 вольт) 0,46 ампера
Частота от 47 до 63 герц
Вес 1,5 кг
Местонахождение 1746 Шасси
Размеры 5,5 х 4,3 х 5,7 дюйма
Рабочая температура от 0 до 60 градусов по Цельсию
UPC 10662468409589
Защита от предохранителей 1746-F1 или эквивалент
Справочно-протокольный документ

ПРИМЕРНЫЕ ПРОДУКТЫ

Конфигурация сети EtherNet/IP
Модули связи EtherNet/IP
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
В случае, если вы не можете получить разрешение на перевозку груза, вы можете отказаться от перевозки груза.
Контроллеры CompactLogix 5370
Эфирнет/IP адаптеры
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
Встроенные переключатели
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

Кабель Аллена-Брэдли 1746-С7 - это ленточный кабель питания, который соединяет контроллеры и шасси.При использовании кабеля 1746-C7 для подключения контроллеров SLC 500При использовании кабеля для подключения к источникам питания AB 1746-P4, максимальное расстояние между источниками питания составляет 2,5 дюйма.Сам кабель 1746-C7 имеет длину 6 дюймовОн должен использоваться только для соединения шасси и контроллеров бок о бок, а не в сложенной формации с одним шасси или контроллером над другим.

Кабель 1746-C7 лучше всего подходит для соединения шасси AB 1746-A4, 1746-A7, 1746-10 и 1746-A13.кабель 1746-C7 может соединять 2 шасси 1746-A4 друг с другом, он может подключать 1 1746-A4 шасси к любому из других шасси, перечисленных).
