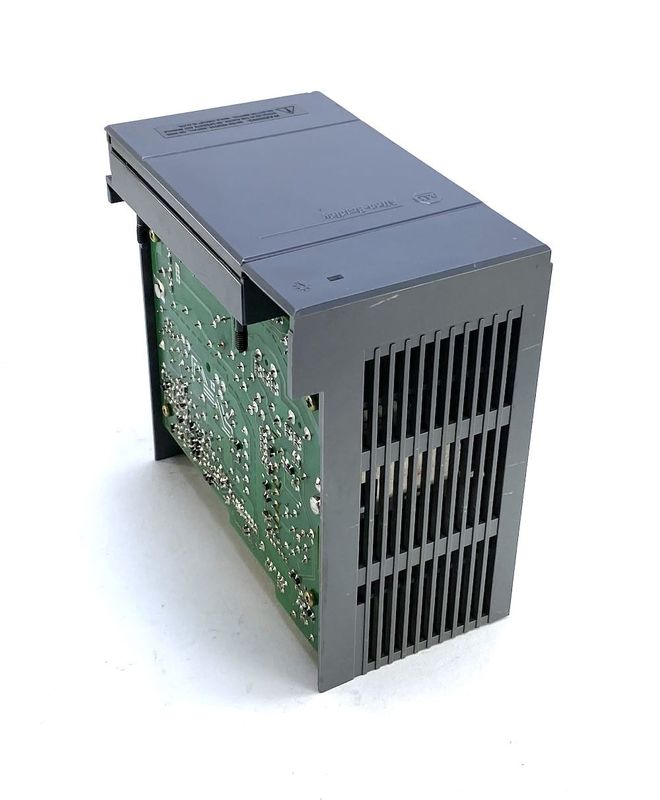

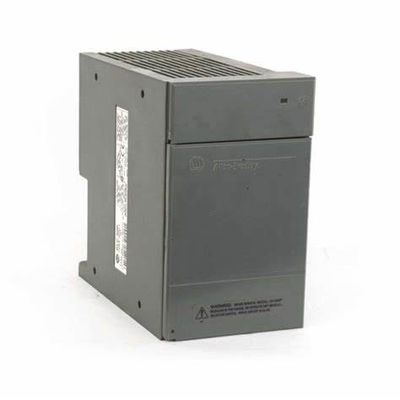

1746-P2 Аллен-Брэдли 47-63 Герц Контроллер MicroLogix SLC 500 Источник питания

1746-P2 Аллен-Брэдли 47-63 Герц Контроллер MicroLogix SLC 500 Источник питания

Технические спецификации для 1746-P2
Производитель Rockwell Automation
Бренд Аллен-Брэдли
Номер части/каталог No 1746-P2
Серия SLC 500
Тип модуля
Сила ввода 70 Вт
Входное напряжение от 120 до 220 вольт переменного тока
Типичная потребность в мощности линии 180ВА
Вводный ток 20 ампер
Ток на заднем плане (5 вольт) 5 ампер
Внутренняя мощность тока 5 А при 5 В постоянном токе; 0,96 А при 24 В постоянном токе
Диапазон выходного напряжения от 18 до 30 вольт постоянного тока
Время ожидания процессора 20 мс (полной нагрузкой) 3000 мс (без нагрузки)
Текущий фонплан (24 вольт) 0,46 ампера
Частота от 47 до 63 герц
Местонахождение 1746 Шасси
Вес 1,1 кг или 2,5 фунта.
UPC 10662468088326
Размеры 5,5 х 3,3 х 5,7 дюйма
Справочно-протокольный документ
Рабочая температура от 0 до 60 градусов по Цельсию
Защита от предохранителей 1746-F1 или эквивалент

ПРИМЕРНЫЕ ПРОДУКТЫ

Конфигурация сети EtherNet/IP
Модули связи EtherNet/IP
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
В случае, если вы не можете получить разрешение на перевозку груза, вы можете отказаться от перевозки груза.
Контроллеры CompactLogix 5370
Эфирнет/IP адаптеры
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
Встроенные переключатели
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

Кабель Аллена-Брэдли 1746-С7 - это ленточный кабель питания, который соединяет контроллеры и шасси.При использовании кабеля 1746-C7 для подключения контроллеров SLC 500При использовании кабеля для подключения к источникам питания AB 1746-P4, максимальное расстояние между источниками питания составляет 2,5 дюйма.Сам кабель 1746-C7 имеет длину 6 дюймовОн должен использоваться только для соединения шасси и контроллеров бок о бок, а не в сложенной формации с одним шасси или контроллером над другим.

Кабель 1746-C7 лучше всего подходит для соединения шасси AB 1746-A4, 1746-A7, 1746-10 и 1746-A13.кабель 1746-C7 может соединять 2 шасси 1746-A4 друг с другом, он может подключать 1 1746-A4 шасси к любому из других шасси, перечисленных).

Часто задаваемые вопросы для 1756-PB75
В чем разница между 1756-PA75 и 1756-PB75?

1756-PA75 работает при подаче 85-264VAC, в то время как 1756-PB75 питается внешним напряжением подачи 18-32VDC.

Могу ли я использовать этот источник питания в качестве источника напряжения компонентов панели?

Этот источник питания предназначен только для шасси ControlLogix.

Какие совместимые шасси ControlLogix для использования с 1756-PB75?

Совместимые шасси: 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17.
