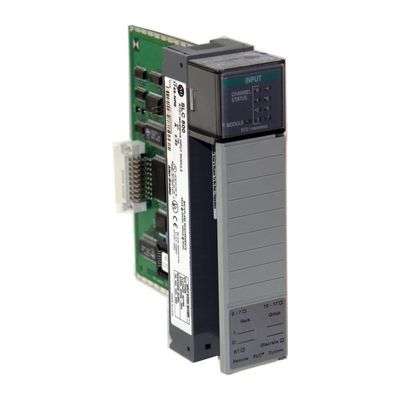

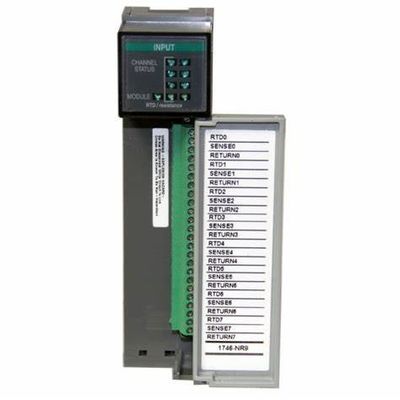

1746-NR8 AB SLC 500 RTD/Resistance Аналоговый входный модуль Rockwell Automation

1746-NR8 AB SLC 500 RTD/Resistance Аналоговый входный модуль Rockwell Automation

Технические спецификации для 1746-NR8
Производитель Rockwell Automation
Бренд Аллен-Брэдли
Серия SLC 500
Номер части/каталог No 1746-NR8
Входы 8
Тип модуля RTD/Resistance Аналоговый входный модуль
Ток на заднем плане (5 вольт) 100 миллиампер
No if Входы 8
Ток на заднем плане (24 вольт) 55 миллиампер
Совместимые датчики RTD Платина (385) 100, 200, 500 и 1000; Платина (3816) 100, 200, 500 и 1000; Медь (426) 10, Никель (618) 120, Никель (672) 120 и Никель Железо (518) 604.
Время обновления 6 миллисекунд до 2 секунд
Совместимый диапазон ввода сопротивления от 0 до 150 Ом, от 0 до 500 Ом, от 0 до 1000 Ом и от 0 до 300 Ом
Ток на заднем плане 100 mA @ 5VDC; 55 mA @ 24VDC
Потребление электроэнергии на заднем плане максимум 1,82 Вт (0,5 Вт при 5 В постоянном напряжении, 1,32 Вт при 24 В постоянном напряжении)
Ответ на шаг 60 миллисекунд, 2,5 миллисекунд
Место ввода/вывода Шасси Любое место за исключением места 0
Ответ на шаг 60 миллисекунд, 2,5 миллисекунд
Разрешение 0,01 градуса Цельсия
Диапазон рабочей температуры от 32 до 140 градусов по Фаренгейту
Рабочая температура от 0 до 60 градусов по Цельсию
UPC 10611320271727
Температура хранения от -40 до 85 градусов по Цельсию
UNSPSC 32151705 (включая:
Метод преобразования A/D Сигма-дельта модуляция

ПРИМЕРНЫЕ ПРОДУКТЫ

Конфигурация сети EtherNet/IP
Модули связи EtherNet/IP
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
В случае, если вы не можете получить разрешение на перевозку груза, вы можете отказаться от перевозки груза.
Контроллеры CompactLogix 5370
Эфирнет/IP адаптеры
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
Встроенные переключатели
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

Кабель Аллена-Брэдли 1746-С7 - это ленточный кабель питания, который соединяет контроллеры и шасси.При использовании кабеля 1746-C7 для подключения контроллеров SLC 500При использовании кабеля для подключения к источникам питания AB 1746-P4, максимальное расстояние между источниками питания составляет 2,5 дюйма.Сам кабель 1746-C7 имеет длину 6 дюймовОн должен использоваться только для соединения шасси и контроллеров бок о бок, а не в сложенной формации с одним шасси или контроллером над другим.

Кабель 1746-C7 лучше всего подходит для соединения шасси AB 1746-A4, 1746-A7, 1746-10 и 1746-A13.кабель 1746-C7 может соединять 2 шасси 1746-A4 друг с другом, он может подключать 1 1746-A4 шасси к любому из других шасси, перечисленных).

Часто задаваемые вопросы для 1756-PB75
В чем разница между 1756-PA75 и 1756-PB75?

1756-PA75 работает при подаче 85-264VAC, в то время как 1756-PB75 питается внешним напряжением подачи 18-32VDC.

Могу ли я использовать этот источник питания в качестве источника напряжения компонентов панели?

Этот источник питания предназначен только для шасси ControlLogix.

Какие совместимые шасси ControlLogix для использования с 1756-PB75?

Совместимые шасси: 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17.
