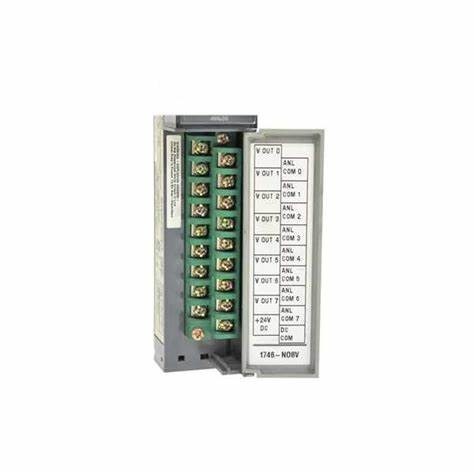

1746-NO8V Ален-Брэдли 16-битный 320 мкВ/счет SLC 500 аналоговый выходный модуль

1746-NO8V Ален-Брэдли 16-битный 320 мкВ/счет SLC 500 аналоговый выходный модуль

Технические спецификации для 1746-NO8V
Производитель Rockwell Automation
Факультативные параметры данных выхода Определенные пользователем пределы масштаба Ограничение зажима выхода Ограничения сигнализации выхода Скорость/ограничение пробега Предварительно установлено значение неисправности Поведение выхода при условии неисправности (перезагрузка, задержка,Сначала настроенные) Сигнализация блокировка Снова настроенные сигнализации блокировка
Форматы данных SLC Масштабированные инженерные единицы Масштабированные для PID Пропорциональные подсчеты Формат 1746-NO4
Задняя плоскость Потребление энергии 5,6 Вт
Потребление тока на заднем плане 120 mA при 5V dc 160 mA при 24V dc (J4 прыжок установлен на RACK) 0 mA при 24V dc (J4 прыжок установлен на EXT)
Совместимое шасси Любой слот 1746 шасси, кроме слота 0
Кодировка выхода - от -32,768 до +32,767
Выходное напряжение -10 до +10VDC; -10.25 до +10.25VDC; 0 до 10VDC; 0 до 5VDC и 1 до 5VDC.
Выходная проводка
Бренд Аллен-Брэдли
Номер части/каталог No 1746-NO8V
Серия SLC 500
Тип модуля Аналоговый выходный модуль
Разрешение 16 бит 320 мкВ/счет
Выходы 8
Ток на заднем плане (5 вольт) 120 миллиампер
Ток на заднем плане (24 вольт) 160 миллиампер
Время обновления 540 микросекунд/8 канала
Ответ на шаг 1 миллисекунда
Ответ на шаг 60 миллисекунд, 2,5 миллисекунд
UPC 10781180054560
UPC 10781180054577
