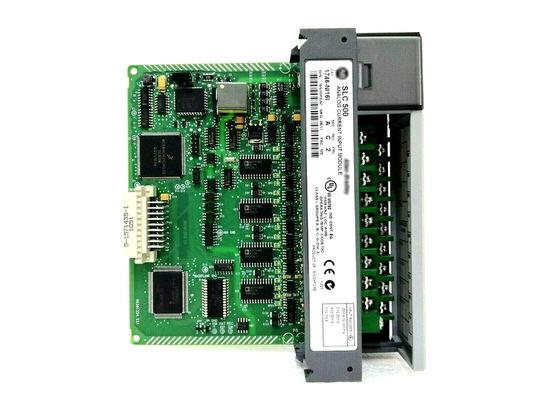

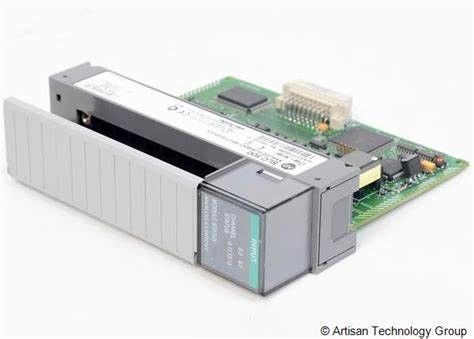

1746-NI16I AB Backplane Current (5 Вольт) 125 миллиампер SLC 500 Аналоговый модуль ввода/вывода

1746-NI16I AB Backplane Current (5 Вольт) 125 миллиамперов SLC 500 Аналоговый модуль ввода/вывода

Технические спецификации для 1746-NI16I
Производитель Rockwell Automation
Бренд Аллен-Брэдли
Номер части/каталог No 1746-NI16I
Серия SLC 500
Тип модуля Аналоговый модуль ввода/вывода
Ток на заднем плане (5 вольт) 125 миллиампер
Входы Шестнадцать (16)
Ток на заднем плане (24 вольт постоянного тока) 75 миллиампер
Тип электрического сигнала от 0 до 20 мА, от 4 до 20 мА, ±20 мА и от 0 до 1 мА
Пропускная способность 6-250 герц
Местонахождение шасси Любой слот модуля ввода/вывода, кроме слота 0
Ответ на шаг 9-630 миллисекунд
Ток на заднем плане (5 вольт) 125 мА;(24 вольт постоянного тока)75 мА
Тип преобразования Sigma - Delta
Тепловое рассеивание 2,43 Вт
Фильтрация ввода низкопроходный цифровой фильтр с программируемыми частотами фильтрации
Приложения Комбинация 120 вольтного переменного тока ввода/вывода
Частоты входного фильтра 6 Hz, 10 Hz, 20 Hz, 40 Hz, 60 Hz, 80 Hz, 100 Hz, 250 Hz
UPC 10611320228196
Изоляция 500 В. Изоляция на 1 секунду
Индикаторы светодиодов 5 зеленых индикаторов состояния, по одному для каждой группы из 4 каналов и по одному для состояния модуля
Рекомендуемый кабель Belden No8761 или эквивалентный
