Круговая плата управления электрической энергией IC3650SSND1 для серий Mark I и Mark II

О компании GE Fanuc IC3600EPZU1

IC3600EPZU1 - панель питания GE FANUC для серий Mark I и Mark II. Это были первые две серии Speedtronic для управления газовой/паровой турбиной.Они оба предназначены для управления выходом турбины и ограничить его в пределах возможностей блока., параметры последовательности во время запуска, обеспечивают защитное отключение в случае неисправимого сбоя системы, а также для мониторинга и оповещения о сбоях.

IC3600EPZU1 обозначен товарным знаком GE. Он имеет коды 006/01 и 002/01 и обозначен EPZU отдельно от идентификационного номера доски. Один край пронумерован.

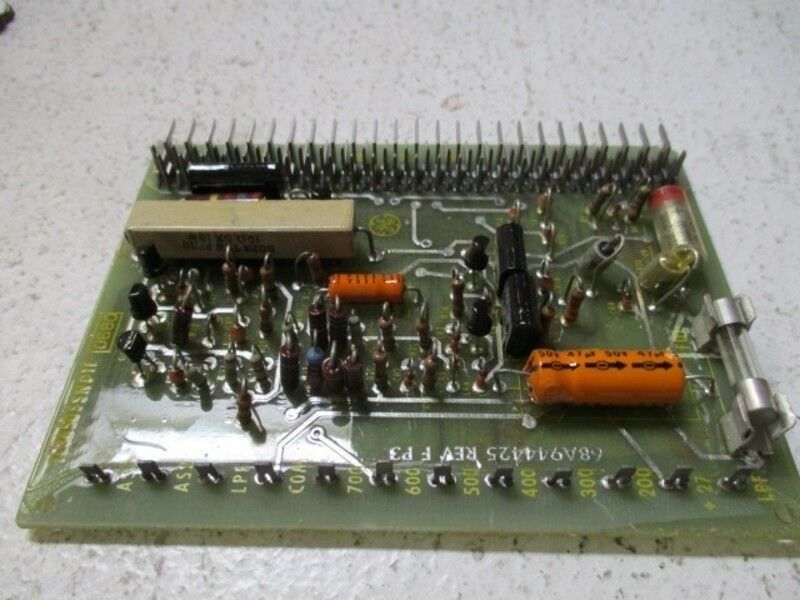

IC3600EPZU1 состоит из одного предохранителя, четырех диодов и двух резисторов на проволоке. Они помечены 2147902 10K 5% 10W и 2147901 1K 5% 10W. Он имеет один полиэстерный виниловый конденсатор с маркировкой 2Q78 10μF +/- 10%.Он имеет девять алюминиевых электролитических конденсаторов в трех рядах по триОни помечены 30D + TE 1307 50μF 50 VDC 105C + 9807H.

Доска также имеет один варистор оксида металла, который расположен рядом с центром доски и обозначен как MOV1.Варисторы - это напряжением зависимые резисторы, которые имеют характеристики напряжения и тока, аналогичные диодамОни используются для защиты электрических устройств от высоких переходных напряжений и будут коротко запускаться, когда из-за высокого напряжения возникает высокий ток.

IC3600EPZU1 имеет 25 штифтов, прикрепленных к одному краю.Когда IC3600EPZU1 вставляется в раму Speedtronic эти булавки проводятся вместе и позволяют доске общаться с остальной частью системы.

IC3600EPZU1 будет доставлен в защитном, статическом редукторном корпусе.
