GE IC3600LIBB1 Входная буферная карта для самых ранних систем управления парами / газом Speedtronic

О компании GE FanucIC3600LIBB1
IC3600LIBB1 - это входная буферная карта для самых ранних систем управления парами и газами Speedtronic, Mark I и Mark II.Эти две системы были созданы GE для управления тяжелыми турбинами различных размеров и мощностей, от одного 4000 л.с. установки до электростанции с комбинированным циклом 400 МВт. Приспособляемый и масштабируемый, MKI и MKII могут изменяться в соответствии с потребностями системы,включая изменения в устройстве и проводке панели управления, и функции регулировки скорости, которые могут быть настроены на регулировку падения или изохронный контроль.

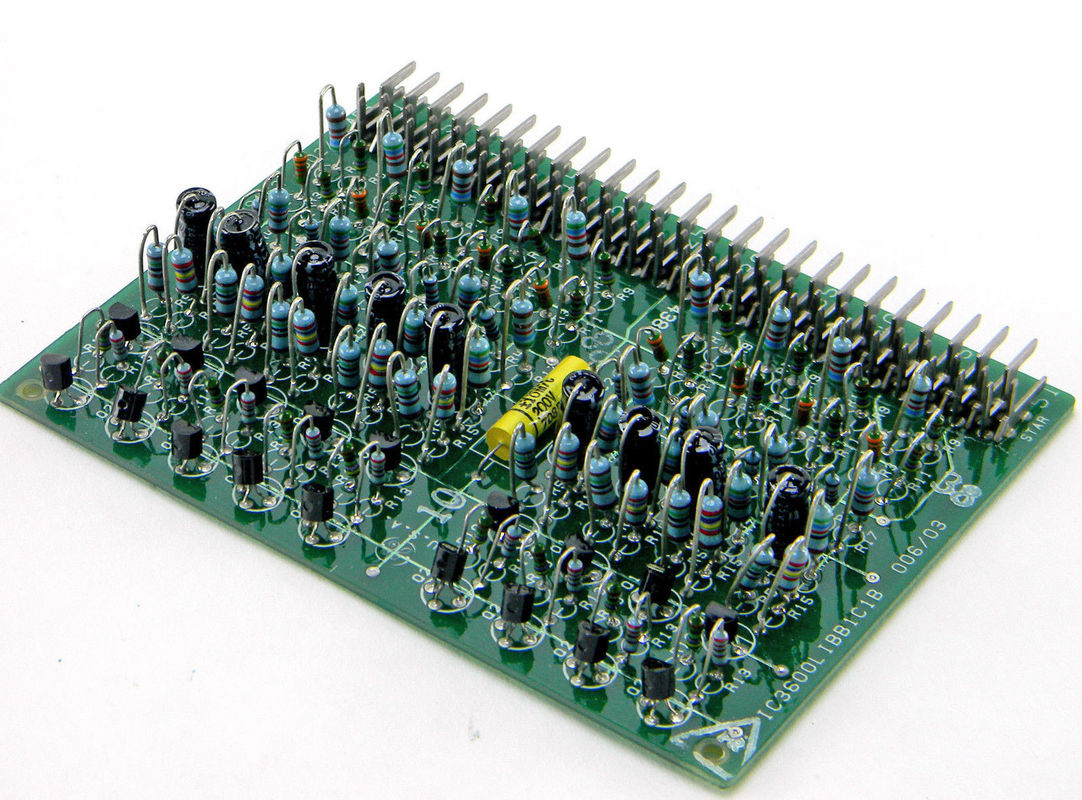

IC3600LIBB1 маркируется в центре доски логотипом GE USA. Он имеет идентификационный номер доски, коды 003/02, 002/03, 006/03 и 68A988162.Также на доске указаны: "ADS" и "STAR"..??

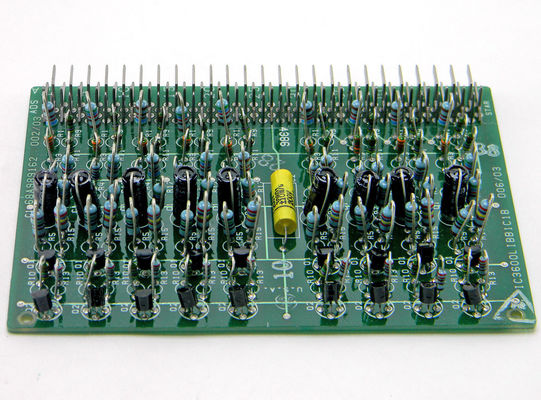

IC3600LIBB1 имеет восемнадцать транзисторов, расположенных на его поверхности. Они расположены в двух линиях по девять транзисторов. Каждая линия обозначается как один компонент (одна линия - Q1, другая - Q2).) Клетка имеет один полиэфирный виниловый конденсаторЭтот конденсатор прикреплен к панели в горизонтальном положении.Они прикреплены к доске вертикально.Металлические пленковые резисторы появляются на доске в нескольких строках.
IC3600LIBB1 имеет одну линию металлических булавок, прикрепленных к одному краю доски.
