| название режима |

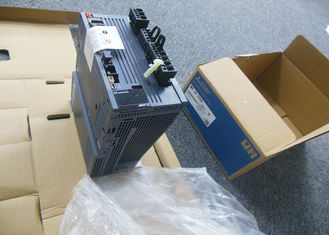

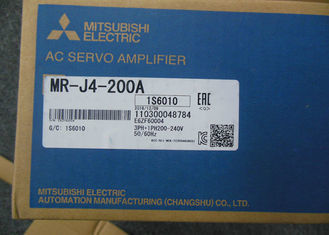

MR-J4-200A |
| На запасе |
S |
| Выпуск |
Номинальное напряжение |
3-фазный 170 VAC |
| Номинальный ток (A) |
11.0 |
|
Главная схема
Сила
Поставки
|
Напряжение/частота |
3-фазный 200 VAC до 240 VAC, 50/60 Hz |
| Номинальный ток (A) |
10.5 |
| Допустимое колебание напряжения |
3-фазный 170 VAC до 264 VAC |
| Допустимые колебания частоты |
Максимально ± 5% |
|
Контроль
Круговая
Сила
Поставки
|
Напряжение/частота |
1-фазный 200 VAC до 240 VAC, 50/60 Hz |
| Номинальный ток (A) |
0.2 |
| Допустимое колебание напряжения |
1-фазная 170 VAC до 264 VAC |
| Допустимые колебания частоты |
Максимально ± 5% |
| Потребление энергии (Вт) |
30 |
| Электроснабжение интерфейса |
24 VDC ±10% (необходимая мощность тока: 0,5 A (включая сигнал разъема CN8) |
| Интерфейс кодировщика на стороне загрузки |
Серийная высокоскоростная связь Mitsubishi |
|
Поносимая регенеративная способность встроенного
Регенеративный резистор ((W)
|
100 |
| Метод контроля |
Синусоволновой метод управления PWM/метод управления током |
| Динамическое торможение |
Встроенные |
| Защитные функции |
Выключение перетока, отключение регенеративного перенапряжения, отключение перегрузки (электронная тепловая), защита от перегрева сервомотора,защита от ошибок кодера, защита от ошибок регенерации,защита от низкого напряжения, защита от моментального отключения питания, защита от превышения скорости, защита от ошибки, защита от обнаружения магнитного полюса, защита от ошибок линейного сервоуправления |
|
Положение
Контроль
Режим
|
Максимальная частота входного импульса |
4 Mpps (при использовании дифференциального приемника), 200 kpps (при использовании открытого коллектора) |
| Позиционирование импульса обратной связи |
Разрешение кодера: 22 бита |
| Коэффициент умножения импульса команды |
Электронные приборы A/B многократные, A: 1 до 16777216, B: 1 до 16777216, 1/10 < A/B < 4000 |
| Настройка полной ширины |
0 импульса до ±65535 импульсов (устройство управления импульсом) |
| Ошибка чрезмерная |
±3 вращения |
| Предел крутящего момента |
Установка по параметрам или внешнему аналоговому вводу (0 V DC до +10 V DC/максимальный крутящий момент) |
|
Скорость
Контроль
Режим
|
Диапазон регулирования скорости |
Команда аналоговой скорости 1:2000Команда внутренней скорости 1:5000 |
| Ввод команды аналоговой скорости |
0 V постоянного тока до ±10 V постоянного тока/номинальная скорость (скорость при 10 V изменяется с |
| Скорость колебаний |
± 0,01% максимум (флуктуация нагрузки от 0% до 100%), 0% (флуктуация мощности: ±10%)
± 0,2% максимум ((температура окружающей среды 25 ± 10 градусов Цельсия) только при использовании аналоговой команды скорости
|
| Предел крутящего момента |
Установка параметрами или внешним аналоговым входом (0V DC до +10 VDC/максимальный крутящий момент) |
|
Крутящий момент
Контроль
Режим
|
Ввод команды аналогового крутящего момента |
0VDC-±8VDC/максимальный крутящий момент (входное импеданс: 10-12 кохм) |
| Ограничение скорости |
Установка параметрами или внешним аналоговым входом (0VDC до ± 10 VDC/номинальная скорость) |
| Управление полностью закрытой петлей |
Доступно в будущем |
| Функция безопасности |
STO (IEC/EN 61800-5-2) |
| Коммуникационная функция |
USB: подключить персональный компьютер (совместим с MR Configurator2) |
| Структура (Рейтинг IP) |
Сильное охлаждение, открытое (IP20) |
| Установка вблизи |
Возможно |
| Масса (кг) |
2.1 |
