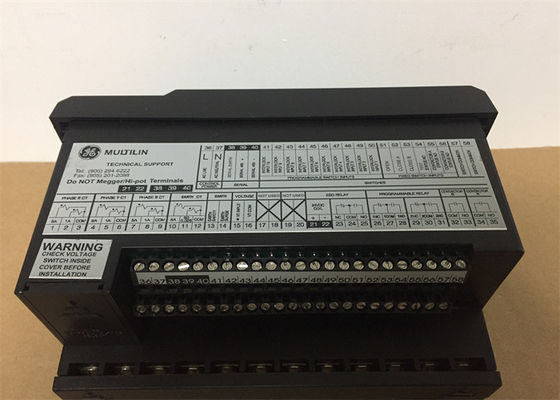

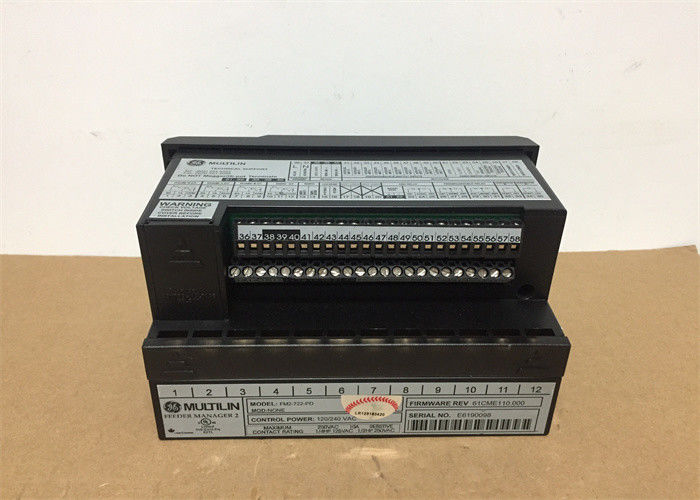

GE Multilin FM2 Feeder Manager 2 FM2-722-PD Switch Control Power 240VAC Универсальное реле

Особенности


Работа контактатора/разрывателя питания.

Реле имеет возможность управлять как контактором, так и разрывчиком питания.Для подающих устройств, использующих разрывателиДля получения дополнительной информации см. руководство по эксплуатации FM2 (GEK-106559).


Защита от тепловой перегрузки.

Реле предлагает три кривые перегрузки (IEC A, IEC B и IEC C), определенные в IEC 255-4 и британском стандарте BS142.0) позволяет смещать выбранную базовую кривую в вертикальном направлении времени. Для получения дополнительной информации см. разделы по теплозащите в руководстве по эксплуатации FM2 ((GEK-106559).


Защита от земных разломов.

Реле обеспечивает мгновенную защиту от заземления.Текущий заземление может быть обнаружен либо из остаточного соединения фазовых CT, либо из нулевой последовательности CT.Время задержки может быть установлено для предотвращения ложных сигналов тревоги от кратковременных перепадов..Отсрочка может быть предоставлена для заземления ошибок, а также для координации других реле в системе.Подробную информацию можно найти в руководстве по эксплуатации FM2 (GEK-106559).


Неисправность контактника/выключателя.

Реле обеспечивает контроль контактора/перерывателя при выполнении команд закрытия и открытия.Если контакт не меняет состояния, запускается "открытая схема управления" или "сварный контакт"Если выключатель не меняет состояние, запускается сигнализация "выключатель не закрылся" или "выключатель не открылся".


Автоматическое перекрытие.

При включении данной функции питатель может автоматически перекрываться после кратковременного отключения питания.FM2 может инициировать таймеры, чтобы перекрыть контактора при возвращении питания напряжениеЕсли напряжение управления восстановлено в течение запрограммированного времени перекрытия, то питатель будет незамедлительно перекрыт.FM2 может быть запрограммирован, чтобы попытаться перекрыть после установленной задержки.Программируемая задержка переключения может устанавливаться независимо для двух программируемых задержек переключения потери мощности.Для дополнительной информации см. руководство FM2 (GEK-106559).


Счетчики.

Реле отображает следующую информацию о измерении: фазовые токи RMS и токи утечки Земли, дисбаланс фазового тока в процентах (%), VT Первичное напряжение,Электроэнергия (если VT первичный запрограммирован).


Мониторинг.

Реле отслеживает количество операций контактатора/разрывателя и время работы питателя.Количество часов, в течение которых питатель закрыт, Количество часов, проведенных с момента последнего закрытия, количество часов, проведенных с открытием.


Информация о устройстве.

Подробности устройства, такие как прошивка, версии программы руководителя и программы загрузки, код заказа, дата изготовления, серийный номер, доступны в разделе Factory Data Setpoints.см. раздел "Фабричные данные" руководства FM2 (GEK-106559).


программное обеспечение для настройки enerVista FM2

• С помощью программного обеспечения для настройки enerVista FM2, работающего на вашем компьютере, можно:
• Загрузка/сохранение файлов настройки с/на диск
• Читать фактические значения и контролировать состояние
• Данные журнала (тенденция)
• Попросите о помощи по любой теме

Программное обеспечение для настройки enerVista FM2 позволяет немедленно получить доступ ко всем функциям FM2 через выдвижные меню в привычной среде Windows.Это позволяет отредактировать и сохранить файлы настройки для последующего использованияЕсли FM2 подключен к антенному порту на компьютере и связь включена, FM2 может быть запрограммирован с экранов с установленными точками.Сообщения о состоянии и тревоге могут отображаться на экранах..

Усовершенствование прошивки/программного обеспечения продукции

• Имя файла: 61CME101.000ïPC Имя файла: FM2setup100.exe
• Процедура обновления ПК-программного обеспечения: Загрузить и установить последний файл установки enerVista FM2 на сайте GE Multilin по адресу http://www.GEindustrial.com/multilin
