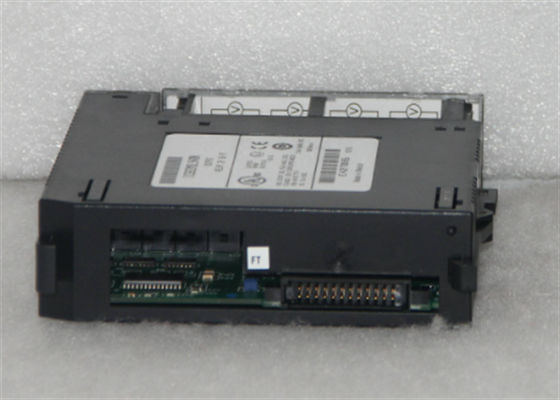

GE FANUC IC693MDL241 Типичный модуль 0.22 Ms Per 1K Of Logic Новый

GE FANUC IC693MDL241 Типичный модуль 0,22 мс на 1 кк логики

Технические спецификации для IC693MDL241

Бренд GE Fanuc
Серия Серия 90-30
Производитель GE Fanuc
Производитель GE Fanuc (бывший); Emerson Automation (ныне)
Номер части IC693MDL241
Описание продукта Дискретный входный модуль
Серия Серия 90-30
Номер части IC693MDL241
Количество каналов 16 (16)
Бренд GE Intelligent Platforms/GE Fanuc
Группировка входных данных Единая группа из 16 входных данных
Конфигурация проводки Положительная / отрицательная логика
Изоляция 1500 VAC между стороной поля и стороной логики
Модуль ввода типа продукта
Диапазон входного сигнала 0-30 VAC / VDC
Диапазон входного напряжения от 0 до +30 вольт постоянного тока или от 0 до +30 вольт переменного тока, 50/60 Гц
Номинальное входное напряжение 24 VAC / VDC
Напряжение 24 V переменное
Входной ток 7 мА при номинальном напряжении
Номинальное выходное напряжение 24 VAC / 24 VDC
Напряжение 24 В постоянного тока

Прием тока 80 mA @ 5 VDC при включении всех входов; 125 mA от изолированной магистрали 24 VDC или от пользователя

внешнее питание.
Время ответа отключения, максимум 28 мс
Вводные данные 16
На напряжении 11,5 - 30,0 VAC / VDC
Включенное напряжение от 11,5 до 30 вольт переменного или постоянного тока
Частота 50/60 Гц
Напряжение отключенного состояния 0-4 VAC / VDC
Прямое напряжение от 0 до +4 вольт
Входной ток при номинальном напряжении 7 мА
Включенный ток 1 мА максимум
При состоянии тока 3,2 мА
Изоляция между стороной поля и стороной логики 1500 V RMS
Выключенный ток 1 мА
Дисплейное питание Да
Силовая установка
Время ответа, обычно 12 мс
Время ответа максимум 12 мс.
Светодиодные индикаторы 16
Логическое чтение %I
Статус жизненного цикла продукта прекращен/ устарел



О IC693MDL241

IC693MDL241 представляет собой дискретный модуль ввода из серии 90-30 программируемых логических контроллеров (PLC).

Этот модуль имеет шестнадцать (16) выходных каналов в одной выходной группе с одним общим терминалом.

напряжения в диапазоне 0-30 VDC или 0-30 VAC, в то время как номинальное напряжение модуля составляет 24 VAC / 24 VDC.

двойных или включенных / выключенных или двойных устройств ввода состояния, таких как переключатели границы, переключатели кнопки, переключатели близости, вспомогательные

IC693MDL241 оснащен двумя (2) рядами индикаторов состояния светодиодов, используемых для отображения

Канал ввода, который активно принимает входный ток 7 мА при номинальном напряжении, имеет

В дополнение к светодиодным индикаторам, модульные вставки предоставляются, где краткое описание или ввод

Этот модуль совместим с установкой на 5-слотный или 10-слотный

Нагрузка входных каналов составляет 11,5 - 30 VAC / VDC, в то время как

Подобным образом, максимальный ток в режиме включения составляет 3,2 мА, в то время как максимальный ток в режиме включения

Модуль с задержкой перехода сигнала On составляет 12 мс, а время отклика Off - 28 мс.

модуль имеет номинальную мощность 80 mA @ 5 VDC, когда все входы находятся в логическом состоянии 1 и 125 mA от изолированной 24 VDC обратной планы шины или

внешнее питание, предоставляемое пользователем.

Модуль IC693MDL241 - это модуль положительного/отрицательного ввода, выпускаемый GE Fanuc в составе ПЛК серии 90-30.

Он работает на номинальном напряжении 24 вольт AC/DC и имеет одну группу из 16 входных точек, все расположенные в

общий входный терминал питания. Этот модуль разработан и предназначен для использования с питанием переменного тока или постоянного тока, подаваемым оператором,

Таким образом, он может иметь либо положительные, либо отрицательные логические характеристики, находясь в режиме ввода постоянного тока.

Подходит для широкого спектра входных устройств, поставляемых пользователем, таких как кнопки, электронные выключатели близости и ограничительные выключатели.

Модуль IC693MDL241 поставляется с входным напряжением в диапазоне от 0 до 30 вольт переменного тока или постоянного тока на частоте от 50 до 60

У него напряжение от 11,5 до 30 вольт переменного или постоянного тока

и напряжением от 0 до 4 вольт переменного или постоянного тока.

Модуль GE IC693MDL241 поставляется с минимальным током в состоянии 3,2 миллиампера и максимальным током в состоянии 1

Ампер, с временем ответа 28 миллисекунд, когда он выключен и один из 12 миллисекунд, когда он включен.

через точку ввода, результат в таблице состояния ввода является логика 1 (% I). Операторы могут предоставить необходимую мощность для

запустить полевые устройства или использовать изолированный источник выходного напряжения 24 вольт постоянного тока в качестве источника питания для входов постоянного тока.

IC693MDL241 имеет светодиодные индикаторы состояния включения/выключения для каждой из точек на верхней части модуля.

верхний ряд светодиодов обозначен от A1 до A8 для точек 1 до 8, а нижний

в пунктах 9-16 строка обозначена от B1 до B8.
