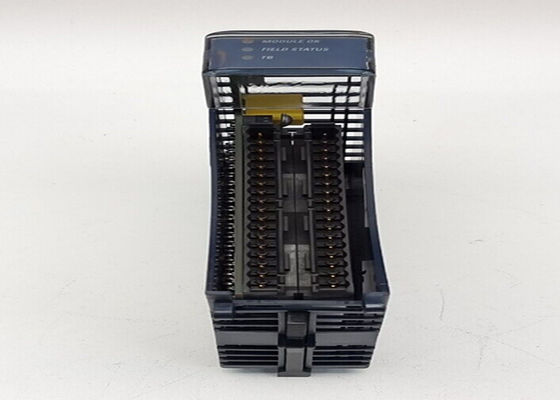

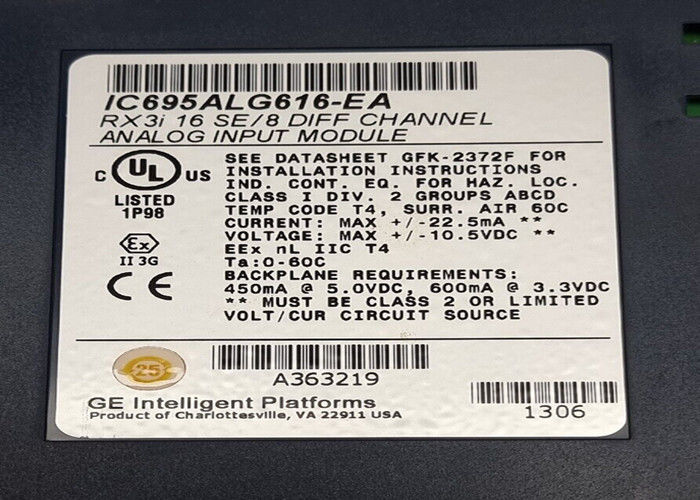

GE IC695ALG616 PACSystemsTM RX3i Аналоговый входный модуль, ток/напряжение, 16/8 канал
Описание продукта
IC695ALG616 представляет собой 16/8-канальный, неизолированный, дифференциальный, напряженный/текущий, аналоговый входный модуль из серии GE Fanuc RX3i.Этот модуль обеспечивает 16 однокончательных или 8 дифференциальных входных каналов. Этот модуль должен быть расположен на RX3i Universal Backplane. Смотрите спецификации для этого устройства на веб-странице IC695ALG616.
Модуль IC695ALG616 - аналоговый входный модуль, изготовленный в серии RX3i PACSystems компанией GE Fanuc Automation.Этот модуль представляет собой специфический тип модуля, который представляет собой неизолированный дифференциальный аналоговый входный ток/напряжение модуля, который включает 16 однокончательных или 8 дифференциальных входных каналов.Различные диапазоны мощности могут быть сконфигурированы с каждым из входных каналов на этом модуле, и эти диапазоны являются диапазоны тока и напряжения от 0 до 20 миллиампер, от 4 до 20 миллиампер,и +/-20 миллиампер тока и +/-10 вольтЭтот модуль может использоваться с коробкой, расширенной коробкой, пружинным или расширенным пружинным терминальным блоком.Аналоговый входный модуль GE Fanuc Automation IC695ALG616 установлен в RX3i Universal Backplane.
Некоторые из функций, которые включены в GE Fanuc Automation IC695ALG616 аналоговый входный модуль полная автоматическая калибровка, встроенная функция проверки ошибок,и функцию обнаружения открытой цепи для всех входов напряженияМодуль также поставляется с высокой сигнализацией, низкой сигнализацией, высоко-высокой сигнализацией и низко-низкой сигнализацией вместе с функцией отчетности о неисправности, которая выбирается по каналу.GE Fanuc Automation IC695ALG616 аналоговый входный модуль имеет положительную и отрицательную скорость изменения сигнализации и проходит автоматическую калибровку при запускеЭтот модуль поддерживает горячее вставление и вывод из стойки (вставка и вывод под управлением.) Этот модуль работает с диапазоном напряжения от -10 до +10 вольт и диапазоном напряжения внешнего источника питания от 18 до 30 вольт постоянного тока.
Спецификации
| Номер части |
IC695ALG616
|
| Размеры |
34 x 145 x 140 мм |
| Производитель |
General Electric Multilin |
| Место производства |
Маркхэм, Онтарио, Канада |
| Разрешение и скорость |
Зона 2 CE, ATEX C1D2 ABS, BV, DNV, GL, KRS, LR |
| Аналоговый вход и тип |
UL, UL HAZLOC |
| Анжеси. |
UL, UL HAZLOC |
| Одобрения |
Зона 2 CE, ATEX C1D2 ABS, BV, DNV, GL, KRS, LR |
| Внутренняя мощность |
3.3V: 450mA; 5V: 600 mA |
| Текущий диапазон |
0-20 mA, 4-20 mA, +/-20 mA |
| Количество входов |
16 одноконечных или 8 дифференциальных |
Особенности
- Высокоскоростная и запатентованная технология для более быстрой пропускной способности
- Способность к горячему обмену
- Различные диапазоны напряжения и мощности тока, чтобы удовлетворить потребности вашего приложения.
Техническая информация
| Диапазоны ввода |
Ток: от 0 до 20mA, от 4 до 20mA, ±20mA Напряжение: ±10V, от 0 до 10V, ±5V, от 0 до 5V, от 1 до 5V |
| Требования к питанию на заднем плане |
ALG608: ALG616: ALG626:
ALG628:
|
Максимальная мощность 200 мА @ 5,0 В + 5% / -2,5%,
Максимальная мощность 200 мА @ 3,3 В +5% / -3%
Максимальная мощность 350 мА @ 5,0 В + 5% / - 2,5%,
Максимальная мощность 200 мА @ 3,3 В + 5% / - 3%
400 мА максимум @ 5,0В + 5% / - 2,5%,
Максимальная мощность 200 мА @ 3,3 В + 5% / - 3%
Максимальная мощность 260 мА @ 5,0 В + 5% / - 2,5%,
Максимальная мощность 200 мА @ 3,3 В + 5% / - 3%
|
|
| Рассеивание энергии внутри модуля |
IC695ALG608: IC695ALG626 |
2.58 W максимально; IC695ALG616:
4Максимально 50 Вт; IC695ALG628:
|
4Максимально 25 Вт.
2Максимально 83 Вт.
|
| Тепловое разбавление |
IC695ALG608 и ALG616: без снижения IC695ALG628: без снижения
Модуль IC695ALG626 не имеет теплового снижения в режиме напряжения.
|
| Резолюция |
24-битный ADC, конвертированный в плавающую точку или целое число |
| Формат ввода данных |
Конфигурируемая как IEEE 32-разрядный или 16-разрядный целое число в 32-разрядном поле |
| Варианты фильтра |
8 Гц, 12 Гц, 16 Гц, 40 Гц, 200 Гц, 500 Гц |
| Коммуникации HART |
Версия 5.0 протокола HART поддерживается на модулях IC695ALG626 и IC695ALG628. |
| Импеданс ввода |
> 100 кВВ входное напряжение |
| Сопротивление ввода тока |
249 ‰ ± 1% |
| Время обнаружения открытой цепи |
Максимально 1 секунда |
| Перенапряжение |
± 60 VDC непрерывно, максимум |
| Сверхпоток |
± 28mA непрерывно, максимум |
| Отторжение шума в нормальном режиме в дБ |
|
На 50 Гц |
На 60 Гц |
| 8 Гц фильтр |
85 |
85 |
| 12 Гц фильтр |
85 |
85 |
| 16 Гц фильтр |
35 |
62 |
| 40 Гц фильтр |
3 |
6 |
| 200 Гц фильтр |
0 |
0 |
| 500 Гц |
0 |
0 |
| Отторжение шума от общего режима |
120 дБ минимум @ 50/60 Гц с фильтром 8 Гц 110 дБ минимум @ 50/60 Гц с фильтром 12 Гц |
| Канал-канал DC кроссхост |
-80 дБ минимум (однокончательный режим)
-80 дБ минимум (дифференциальный режим, заземленный общий)
-60 дБ минимум (дифференциальный режим, плавающий общий)
|
|
Изоляция
Задняя плоскость/шасси
|
Оптически изолированные, изолированные трансформаторами
250 VAC непрерывно/1500 VAC в течение 1 минуты
|
| |
|
|
|
|
|
|
Время сканирования аналогового модуля (в миллисекундах)
Конфигурация фильтра
8 Гц фильтр
12 Гц фильтр
16 Гц фильтр
40 Гц фильтр
200 Гц фильтр
Фильтр 500 Гц [с отключением фильтрации и обнаружения частоты]
Конфигурация фильтра
8 Гц фильтр
12 Гц фильтр
16 Гц фильтр
40 Гц фильтр
200 Гц фильтр
Фильтр 500 Гц
[с фильтрацией и скоростью
обнаружение отключено]
|
Модуль сканирования для аналоговых сигналов может состоять из четырех циклов захвата. Каждый цикл включает в себя определенный набор каналов. Общее время сканирования зависит от количества циклов захвата
в сканировании, настраиваемый вариант фильтра, и являются ли каналы аналоговыми или HART.
|
| Количество циклов получения данных в сканировании (IC695ALG608/616/626/628- Ex и ранее) |
| 1 |
2 |
3 |
4 |
| Аналогичный |
HART |
Аналогичный |
HART |
Аналогичный |
HART |
Аналогичный |
HART |
| 121 |
128 |
241 |
254 |
362 |
380 |
482 |
506 |
| 81 |
88 |
161 |
174 |
242 |
260 |
322 |
346 |
| 61 |
68 |
121 |
134 |
182 |
200 |
242 |
266 |
| 21 |
28 |
41 |
54 |
62 |
80 |
82 |
106 |
| 5 |
12 |
9 |
22 |
14 |
32 |
18 |
42 |
| 3 |
Никаких |
5
[6]
|
Никаких |
7
[9].
|
Никаких |
9
[12]
|
Никаких |
| Количество циклов получения данных в сканировании (C695ALG608/616/626/628- Fx и позднее) |
| 1 |
2 |
3 |
4 |
| Аналогичный |
HART |
Аналогичный |
HART |
Аналогичный |
HART |
Аналогичный |
HART |
| 122 |
124 |
247 |
248 |
367 |
375 |
494 |
500 |
| 82 |
85 |
164 |
169 |
247 |
255 |
329 |
337 |
| 62 |
65 |
127 |
130 |
188 |
191 |
252 |
258 |
| 25 |
26 |
50 |
50 |
76 |
72 |
100 |
93 |
| 6 |
12 |
12 |
17 |
19 |
24 |
26 |
32 |
| 3 |
Никаких |
7
[6]
|
Никаких |
11
[9].
|
Никаких |
15
[12]
|
Никаких |
| Время сканирования данных HART (в секундах) |
Сканирование данных HART может состоять из до четырех циклов сбора данных (сходных, но асинхронных с аналоговым сканированием).Общее время сканирования HART зависит от количества каналов, включенных для HART в определенном наборе каналов, количество повторных попыток,
включение/отключение переменных слотов и настройки использования и конфигурации команд пропускания.
|
| Каналы в группе, включенные для HART: |
Каждый канал данных HART обновляется каждый: |
| Один. |
00,7 секунды (типично) |
| Два. |
1.9 секунд (типично) |
| Три. |
30,0 секунды (типично) |
| Четыре. |
40,0 секунды (типично) |
|
Калиброванная точность при наличии сильных радиочастотных помех
(IC 801-3, 10В/М),
точность может быть ухудшена на ±1,5% от диапазона.
|
От 13°C до 33°C:
±5V, ±10V, ±20 mA: 0,05% диапазона.
от 0 до 10 В, от 0 до 5 В, от 1 до 5 В, от 0 до 20 мА: 0,1% диапазона.
От 4 до 20 мА: 0,125% диапазона.
|
|
От 0°C до 60°C:
От 0 до 10 В, от 0 до 5 В, от 1 до 5 В: 0,2% диапазона.
от 0 до 20 мА: 0,25% диапазона.
От 4 до 20 мА: 0,3125% диапазона.
±5V, ±10V: 0,1% ±20 mA: 0,125% диапазона.
|
| Интервал калибровки |
Оффсет может применяться в качестве периодической корректировки калибровки. |
