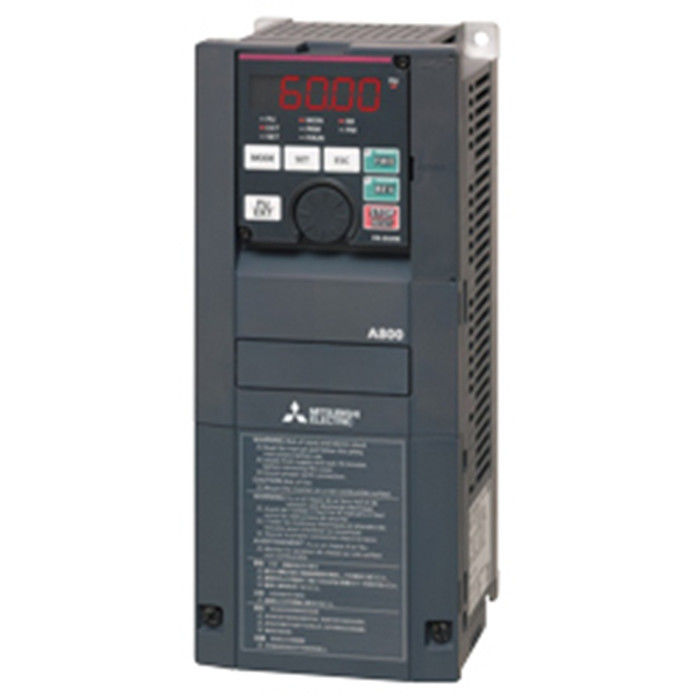

Mitsubishi FR-A820-3.7K-1 Инвертор общего назначения FREQROL-A800

Mitsubishi FR-A820-3.7K-1 Инвертор общего назначения FREQROL-A800

Описание продукта:

Требование к мощности двигателя для этого конкретного применения составляет 3,7 кВт. Класс входного напряжения указан как трехфазный 200 В.

Спецификация выхода трехфазная с мощностью 6,7 кВА. Размеры двигателя следующие: высота 260 мм, ширина 150 мм и глубина 140 мм.Мотор также поставляется с защитной структурой.

Номинальный выходный ток составляет 17,5 А, а выходный номинальный источник питания - трехфазный 200-240 В.

Номинальный (модели стандартной конструкции) 200 В класса:

¥1 Максимальная применимая мощность предполагает, что используется стандартный 4-польный двигатель Mitsubishi Electric.
С мотором мощностью 0,2 кВт можно использовать только управление V/F.
¥3 Номинальная выходная мощность предполагает выходное напряжение 220 В.
4 Процентное значение номинального тока перегрузки отображает соотношение номинального выходного тока инвертора.
При многократном использовании необходимо подождать, пока инвертор и двигатель не вернутся к температуре при 100% нагрузки или к более низкой температуре между использованиями.
Максимальное выходное напряжение никогда не превышает напряжение питания.
Тем не менее, значение волнного порога волновой формы выходного напряжения инвертора примерно в 2 раза превышает напряжение питания.
С встроенным тормозным сопротивлением
¢7 Значение, основанное на рейтинге ND.
8 Номинальный входный ток - это значение при номинальном выходном токе.Номинальный входный ток варьируется в зависимости от значения импеданса питания (включая импеданс входного реактора и проводов).
9 Значение емкости питания - это значение при номинальном выходном токе. Оно варьируется в зависимости от значения импеданса питания (включая импеданс входного реактора и проводов).
FR-DU08: IP40 (за исключением ПУ-коннектора)

Нормированный (модели стандартной конструкции) класс 400 В

¥1 Максимальная применимая мощность предполагает, что используется стандартный 4-польный двигатель Mitsubishi Electric.

С мотором мощностью 0,2 кВт можно использовать только управление V/F.
¥3 Номинальная выходная мощность предполагает выходное напряжение 440 В.
4 Процентное значение номинального тока перегрузки отображает соотношение номинального выходного тока инвертора.
При многократном использовании необходимо подождать, пока инвертор и двигатель не вернутся к температуре при 100% нагрузки или к более низкой температуре между использованиями.
Максимальное выходное напряжение никогда не превышает напряжение питания.
Тем не менее, значение волнного порога волновой формы выходного напряжения инвертора примерно в 2 раза превышает напряжение питания.
С встроенным тормозным сопротивлением
¢7 Значение, основанное на рейтинге ND.
8 Номинальный входный ток - это значение при номинальном выходном токе.Номинальный входный ток варьируется в зависимости от значения импеданса питания (включая импеданс входного реактора и проводов).
9 Значение емкости питания - это значение при номинальном выходном токе. Оно варьируется в зависимости от значения импеданса питания (включая импеданс входного реактора и проводов).
FR-DU08: IP40 (за исключением ПУ-коннектора)
Если 480 В превышается, должна быть установлена точка 977 "Выбор режима входного напряжения".
Для получения дополнительной информации обращайтесь в офис продаж Mitsubishi.

Применение:

Необходим вариант эффективного контроля векторов

Отображаемые функции защиты могут варьироваться в зависимости от установленных опций.

Контроль векторов без датчиков PM

Если вы выбрали управление вектором без датчика ПМ, пожалуйста, см. страницу 211 для получения дополнительной информации.

Уровень ограничения крутящего момента

Обратите внимание, что для моделей 3 FR-A820-5.5 K (00340) или более и FR-A840-5.5 K (00170) или более значение по умолчанию ограничено 150% из-за ограничений на крутящий момент.

Стандартная структура и модели, совместимые с IP55

Функции защиты эффективны только для моделей стандартной конструкции и моделей, совместимых с IP55.

Ограничения функции защиты

Обратите внимание, что некоторые функции защиты могут не работать с исходного состояния или могут работать только на определенных моделях.в то время как функция 7 работает только на моделях IP55 совместимых.

Ограничения температуры

Хотя может быть безопасно подвергать устройство воздействию температуры за пределами указанного диапазона в течение коротких периодов времени, например, во время транспортировки, пожалуйста, соблюдайте установленные пределы при использовании.

Ограничения высоты

При установке установки на высоте более 1000 м (до 2500 м) обратите внимание, что номинальный ток должен быть уменьшен на 3% каждые 500 м.

Ограничения вибрации

Обратите внимание, что вибрации больше 2,9 м/с2 не рекомендуются для FR-A840-160 K (04320) или более крупных моделей.

Ограничения функций FR-A800-E

Функция 11 работает только на модели FR-A800-E.

Упаковка и перевозка:

Упаковка продукта:

Продукт переменного частотного инвертора будет надежно упакован, чтобы гарантировать, что он прибывает в идеальном состоянии.Продукт помещается в прочную картонную коробку с достаточной подкладкой, чтобы предотвратить повреждение во время транспортировки..

Перевозка:

Как только ваш заказ будет обработан, продукт переменного частотного инвертора будет отправлен в ваше желаемое место с помощью надежной службы доставки.Стоимость доставки будет рассчитываться на основе веса и пункта назначения посылки.Вам будет предоставлен номер отслеживания, чтобы вы могли отслеживать ход поставки.
