Mitsubishi 3-фазный AC Servo Driver MR-J3-700B 7KW Моторный усилитель в системе управления
I.Быстрые подробности:
| Марка/производитель |
Mitsubishi Electric |
| Модель |
MR-J3-700B |
| Тип продукции |
Сервопривод переменного тока |
| Ассортимент продукции |
Серия MELSERVO MR-J3 |
| Показатель мощности |
7 кВт |
| Ввод |
28.9A 3PH 200-230vAC 50/60 Гц |
| Выпуск |
37А 170В 0-360Гц |
II.Информация о продукте:
Mitsubishi MR-J3-700B (MRJ3700B) - это сервоусилитель SSC сети мощностью 7 кВт и 200 В MELSERVO MR-J3.Тем не менее, разрешенный диапазон напряжения составляет от 170 до 253 ВАК, а санкционированный диапазон частот составляет от -5% до +5%.Сервоусилитель MR-J3-700B также использует систему SSCNET со скоростью 50 Мбит/с.
Сервомотор HC-SP702 является единственным сервомотором, который может подключаться к сервоусилителю MR-J3-700B.
Сервоусилитель MR-J3-700B имеет несколько портов и разъемов. Порт CN5 этого сервоусилителя подключается с помощью кабеля MR-J3USBCBL3M к персональному компьютеру, который использует конфигуратор MR.Персональный компьютер также может подключаться к конфигурации серии Q. Затем порт CN3 может подключаться к сигналу I/O. Сервоусилитель MR-J3-700B имеет порт CN1A и может подключаться к модулю управления движением из конфигурации серии Q с SSCNET III.Порт CN1A может также, используя SSCNET III, подключается к порту CN1B аналогичного сервоусилителя и наоборот.Что касается разъемов сервоусилителя MR-J3-700B, разъединитель CNP3 (U, V, W) может подключаться к сервомотору в качестве источника питания.главная и управляющая схемы.
III.Технические спецификации
Номер части: MR-J3-700B (MRJ3700B)
Тип модуля: сервоусилитель
Напряжение/частота: от 200 до 230ВАК, 3-фазное 50/60Гц
Выходная мощность: 5 кВт
Вес: 6,2 кг.
IV.Перевозка и установка
| Экология |
Состояние |
| Сервоусилители |
Сервомотор |
| Температура окружающей среды |
В эксплуатации |
°C |
от 0 до 55 (без замораживания) |
от 0 до 40 (без замораживания) |
| °F |
от 32 до 131 (незаморожаемые) |
от 32 до 104 (неморозные) |
| На складе |
°C |
от 20 до 65 (без замораживания) |
от 15 до 70 (без замораживания) |
| °F |
от 4 до 149 (без замораживания) |
от 5 до 158 (без замораживания) |
| Влажность окружающей среды |
В эксплуатации |
90% RH или менее (неконденсирующий) |
80% RH или менее (неконденсирующие) |
| На складе |
90% RH или менее (неконденсирующий) |
| Обстановка |
В помещении (без прямых солнечных лучей) свободно от коррозионных газов, горючих газов, масляного тумана, пыли и грязи |
| Высота |
Максимум 1000 м (3280 футов) над уровнем моря |
| Вибрация |
[m/s2] |
5.9 и менее |
Серия HC-KFS
Серия HC-MFS
HC-UFS13 до 73
|
X/Y: 49 |
|
HC-SFS81
HC-SFS52 - 152
HC-SFS53 - 153
Серия HC-RFS
HC-UFS 72/152
|
X/Y: 24.5 |
|
HC-SFS121/201
HC-SFS202/352
HC-SFS203/353
HC-UFS202 - 502
|
X: 24.5
Y: 49
|
|
HC-SFS301
HC-SFS502 - 702
|
X: 24.5
Y: 29.4
|
| HA-LFS11K2 до 22K2 |
X: 11.7
Y: 29.4
|
| [ft/s2] |
19.4 и менее |
Серия HC-KFS
Серия HC-MFS
HC-UFS от 13 до 73
|
X/Y: 161 |
|
HC-SFS81
HC-SFS52 - 152
HC-SFS53 - 153
Серия HC-RFS
HC-UFS 72/152
|
X/Y: 80 |
|
HC-SFS121/201
HC-SFS202/352
HC-SFS203/353
HC-UFS202 - 502
|
X: 80
Y: 161
|
|
HC-SFS301
HC-SFS502 - 702
|
X: 80
Y: 96
|
| HA-LFS11K2 до 22K2 |
X: 38
Y: 96
|
Замечание, кроме сервомотора с редукторной передачей.
V.Похожие модели:
MR-H100AN Усилитель привода 1 кВт 200 В (MRH100AN)
MR-H11KACN сервоусилитель 200VAC 11KW (MRH11KACN)
MR-H11KAN ДРИВ АМПЛИФИР 11КВ 200В (MRH11KAN)
MR-H15KBN Сервоусилитель 15KW 200VAC SSC сеть (MRH15KBN)
MR-H200A сервопривод 200-230VAC 2KW 50/60HZ (MRH200A)
MR-H200A-XF98-UE Сервоусилитель AC 10.2 AMP 200-230VAC 50/60HZ
MR-H200AC DRIVE 200V 50-60HZ (MRH200AC)
Сервопривод MR-H200ACN (MRH200ACN)
MR-H200ACN-UE Усилительный контроллер 2KW CE/UL (MRH200ACNUE)
Сервопривод MR-H200AN 2KW 200V (MRH200AN)
MR-H200BN SERVO DRIVE AC 10 AMP 2KW 200-230VAC 50/60HZ (MRH200BN)
MR-H20BN SERVO DRIVE 200W 200-230VAC 50/60HZ (MRH20BN)
MR-H20TN Сервопривод ВВП 200-230VAC Выход 1,3 AMP (MRH20TN)
MR-H22KA-P90 AC SERVO 22KW (MRH22KAP90)
Сервопривод MR-H22KAN 20V 22KW (MRH22KAN)
MR-H350A сервопривод 3,5 кВт 200-230В 50/60Гц (MRH350A)
MR-H350A-S76 AC SERVO DRIVE 3,5 кВт (MRH350AS76)
MR-H350ACN Сервоусилитель 200-230V 50-60HZ (MRH350ACN)
Сервоусилитель MR-H350AN 3,5 кВт 200 В (MRH350AN)
MR-H350BN Сервоусилитель 3,5 КВт 200 В (MRH350BN)
MR-H40A SERVO DRIVE 2.7 AMP 200-230VAC 400W 50/60HZ (MRH40A)
Сервоусилитель MR-H40AN 200V 400W (MRH40AN)
MR-H40AN-UE сервоусилитель AC 3 фазы 200-230V 50/60HZ (MRH40ANUE)
MR-H40B сервопривод 400 Вт (MRH40B)
MR-H40BN SERVO DRIVE 2.7 AMP 200-230V 400W 50/60HZ (MRH40BN)
Сервопривод MR-H500AC (MRH500AC)
MR-H500ACN Сервоусилитель 200-230V 50-60NZ (MRH500ACN)
Сервоусилитель MR-H500AN 5KW 200V (MRH500AN)
MR-H500AN-UE Сервоусилитель 3-ФАЗЫ 200-230VAC 50/60HZ (MRH500ANUE)
MR-H55KBN4-S135-P56 Сервоусилитель AC 55KW 380-460VAC-IN 189A-OUT
MR-H60A AC SERVO DRIVE 3.6 AMP 600WATT 200-230VAC 50/60HZ (MRH60A)
Сервопривод MR-H60ACN (MRH60ACN)
Сервопривод MR-H60AN 600W 200V (MRH60AN)
MR-H60AN-UE сервопривод 600W 170V вывод (MRH60ANUE)
MR-H60B AC SERVO DRIVE 3.6 AMP 600WATT 200-230VAC 50/60HZ (MRH60B)
MR-H60B-S50 AC SERVO DRIVE 3.6 AMP 600WATT 200-230VAC 50/60HZ (MRH60BS50)
MR-H700A сервоусилитель 200В 7КВт (MRH700A)
Усилитель MR-H700ACN 7КВ 200В ПОЙТЕЛЬНАЯ Таблица (MRH700ACN)
MR-H700AN-UE DRIVE AC SERVO IP:28.9А 3/1 ФАЗА ОП:37А 170В 0-360Гц
MR-HCNS CONNECTOR KIT (MRHCNS) (Комплект соединителей для MR-HCNS)
MR-HD01 ВВОДНАЯ ИВОДНАЯ ОПЦИОННАЯ КАРТА (MRHD01)
MR-HDP01 РУКИЙ ПУЛС-ГЕНЕРАТОР:25 PPR (MRHDP01)
MR-HENC ENCODER SYNCHRONOUS 16 384PPR (MRHENC) (МР-ХЕНК) (Синхронный код)
MR-HP110KA4-P01 СЕРВО-Конвертер 110КВт 400В (MRHP110KA4P01)
MR-HP30KA SERVO DRIVE AC 200-220V 200-230V 50/60HZ 30KW
Преобразователь MR-HP55KA4 55KW 400В (MRHP55KA4)
MR-HPCATCBL3M КАБЕЛ ПК 3 МЕТР (MRHPCATCBL3M)
MR-HSCBL10M ENCODER CABLE 10M (MRHSCBL10M) (МР-HSCBL10M) (включается в перечень)
MR-HSCBL5M ENCODER CABLE 5M (MRHSCBL5M)
MR-HTBL0.5M КАБЛЬ КОМПЛЕТНЫЙ БЛОК.5M (MRHTBL0.5M)
MR-HTBL1.0M КАБЕЛ КОМПЛЕКТНЫЙ БЛОК 1M (MRHTBL1.0M)
Усилитель привода MRH100A (MRH100A)
Управляющий усилителем MRH100ACNUE 1KW 200V CE/UL (MRH100ACNUE)
Усилитель MRH100ANUE 1КВ 230В CE/UL (MRH100ANUE)
Усилитель MRH100BN 1КВ 230В SSC сеть (MRH100BN)
Усилитель MRH100BNUE 1KW 200V SSC сеть CE/UL (MRH100BNUE)
MRH10ACNUE Усилительный контроллер 100 Вт 200 Вт CE/UL (MRH10ACNUE)
Усилитель MRH10AN 100W 200V (MRH10AN)
Усилитель MRH10ANUE 100 Вт 200 Вт CE/UL (MRH10ANUE)
Усилитель MRH10BN 100W 200V SSC сеть (MRH10BN)
Усилитель MRH10BNUE 100W 200V SSC сеть CE/UL (MRH10BNUE)
Усилитель MRH11KANUE 11KW 200V CE/UL (MRH11KANUE)
MRH11KAS92P61 Усилитель 11КВ 200В Специальный (MRH11KAS92 P61)
В случае, если двигатель не соответствует требованиям, указанным в настоящих Правилах.
Усилитель MRH11KBN 11KW 200V SSC сеть (MRH11KBN)
Усилитель MRH11KBNUE 11KW 200V SSC сеть CE/UL (MRH11KBNUE)
MRH11KBS111 Усилитель 11KW 200V SSC сеть специальная S/W (MRH11KBS111)
MRH11KBS71P53 SERVO AMPLIFIER 11KW SSC NETWORK SPECIAL (MRH11KBS71P53) (Сервоусилитель 11КВт)
Усилитель MRH11KBS72 11KW 200V SSC сеть специальная (MRH11KBS72)
MRH11KBS72P52 MR-H УЗУЩИТЕЛЬ 11КВТ Специальный (MRH11KBS72 P52)
MRH11KBS83P56 MR-H УЗУЧИТЕЛЬ 11КВТ Специальный (MRH11KBS83P56)

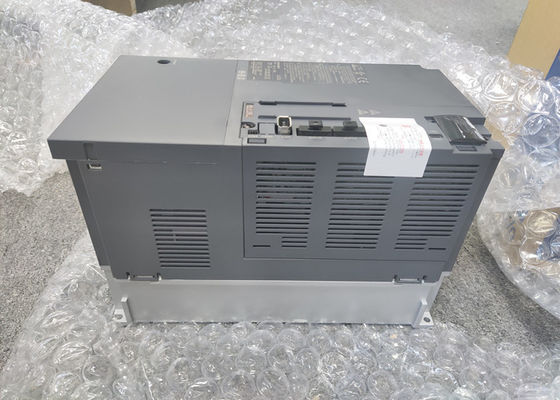

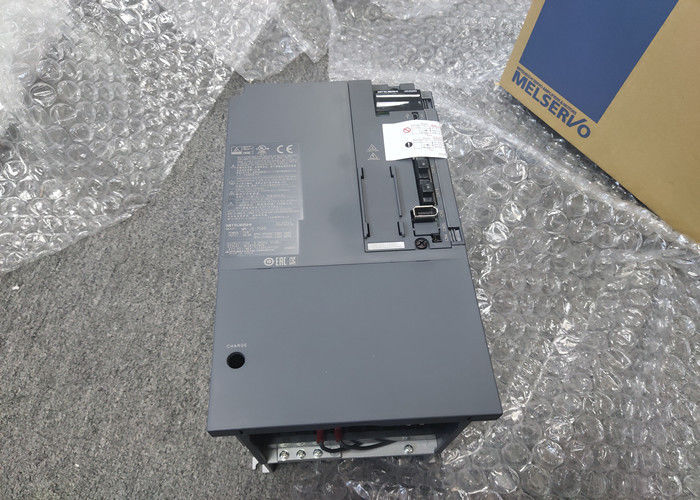

VI.Реальные картины.
