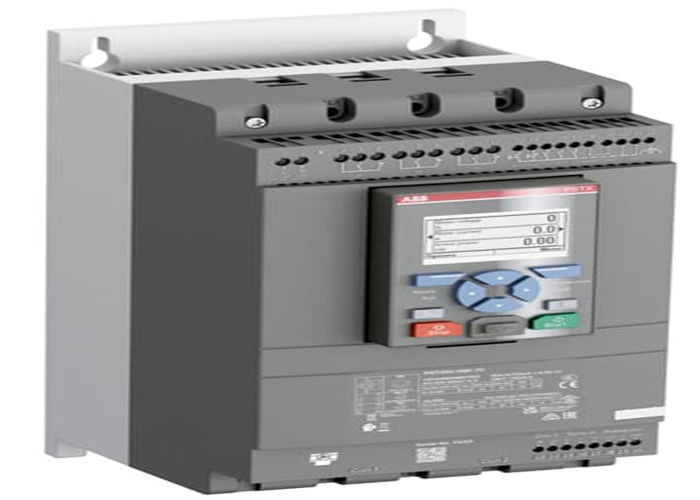

ABB PSTX85-690-70 1SFA898208R7000 имеет максимальный номинальный рабочий ток 85 A

Размеры
Сетевая ширина продукта:
150 мм
Чистая высота продукта:
314 мм
Глубина / длина продукта:
198 мм
Чистая масса продукта:
40,7 кг




Технические
Номинальное рабочее напряжение:
208... 690 В переменного тока
Номинальное напряжение питания (Us):
100... 250 В переменного тока
Номинальное напряжение (Uc) на схеме управления:
24 В постоянного тока
Номинальная частота (f):
50/60 Гц
Главная схема 50 / 60 Гц
Номинальная рабочая мощность - линейное соединение (Pe):
(230 В) 22 кВт
(400 В) 45 кВт
(500 В) 55 кВт
(690 В) 75 кВт
Номинальный рабочий ток - линейное соединение (Ie):
85 А
Номинальная рабочая мощность - внутри дельта-соединения:
при 230 В 40 кВт
при 400 В 75 кВт
при 500 В 90 кВт
на 690 В 132 кВт
Номинальный рабочий ток внутри дельта-соединения:
147 А
Процент фактора обслуживания:
100 %
Защита от перегрузки:
Встроенная электронная защита от перегрузки
Интегрированная электронная перегрузка:
Да, да.
Регулируемый номинальный ток двигателя Ie:
30... 100%
Начальная мощность при максимальном номинальном токе Ie:
4xIe для десятинок
Время отступления:
1... 120 секунд [единица времени]
Начальное напряжение при запуске:
10... 99 %
Специальная рампа для понижения напряжения:
100... 10 %
Ограничительная функция тока:
1.5... 7.5 xle
Переключатель для внутреннего подключения Delta:
Да, да.
Запустить передачу сигнала:
Да, да.
Сигнальный ретранслятор обхода:
Да, да.
Передатчик сигналов о сбоях:
Да, да.
Перегрузка сигнального реле:
Да, да.
Аналоговые выходы:
0...10 В, 0...20 мА, 4...20 мА
Сигнальная индикация готовность к запуску/подъем в режиме ожидания включен (LED):
Зеленый
Сигнальная индикация запуска R (LED):
Зеленый
Защита сигнальной индикации (LED):
Желтый
Ошибка индикации сигнала (LED):
Красный
Сообщение:
Modbus-RTU; Modbus-TCP; Ethernet-IP; EtherCAT; DeviceNet; CANopen; Profibus; Profinet; BACnet-IP; BACnet-MSTP;
Степень защиты:
IP00
Тип терминала:
Сцепка для кабелей
Подключательная мощность главная схема:
Диаметр отверстия 8,5 мм
Схема регулирования пропускной способности:
Жесткий 1 x 2,5 мм2
Схема питания мощности:
Жесткий 1 x 2,5 мм2
Сжатие крутящего момента:
Главная схема 8 N·m
Основной тип продукции:
PSTX85
Функция:
Автоматическое обнаружение последовательности фаз
Автоматическое перезагрузка
Текущий предел
Предельная рампа тока
Предел двойного тока
Динамическое торможение
Измерение электроэнергии
Электронная перегрузка Время охлаждения
Аварийный режим
Журнал событий
Показывать больше
Функция защиты:
Защита от открытого обхода; Защита от дисбаланса тока; Защита от нехватки тока; Двойная перегрузка (отдельная перегрузка для запуска и запуска); Защита от сбоев на земле / Защита от сбоев на земле;Электронная защита от перегрузки, EOL; защита от сбоев расширения IO; защита от сбоев полевой шины; защита от сбоев HMI; защита от сбоев блокированного ротора; максимальное количество запусков/час; защита от перенапряжения; защита от фазового переворота;Защита от недостаточной нагрузки по фактору мощности; PT-100 соединение; PTC соединение; Слишком длинная защита от ограничения тока; Слишком длинная защита от времени запуска; Защита под напряжением; Защита пользователем; Защита от дисбаланса напряжения
Подробности предупреждения:
Предупреждение о текущем дисбалансе; Предупреждение о текущей недостаточности нагрузки; Предупреждение о электронной перегрузке Time-to-trip; Предупреждение EOL; Предупреждение о неисправном вентиляторе; Предупреждение о блокировке ротора; Предупреждение о пределе рабочего времени двигателя; Предупреждение о перенапряжении;Предупреждение о фазовой потере (для режима ожидания); предупреждение о невыполнении загрузки по фактору мощности; предупреждение о коротком замыкании (для режима Limp); THD ((U) - предупреждение об общем гармоническом искажении; предупреждение о перегрузке тиристора (SCR); предупреждение о перенапряжении; предупреждение о дисбалансе напряжения
