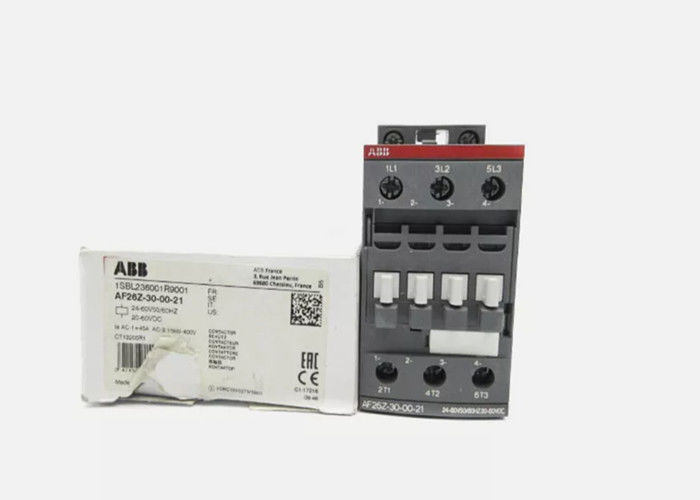

ABB AF26Z-30-00-21 AF26Z-30-00-21 представляет собой 3-полюсный - 690 V IEC или 600 UL контактор с винтовыми терминалами

ABB AF26Z-30-00-21 AF26Z-30-00-21 представляет собой 3-полюсный контактор на напряжение 690 В IEC или 600 UL с винтовыми клеммами.


Общая информация


Заказ
Минимальное количество для заказа:
1 кусок
Номер таможенного тарифа:
85364900





Размеры
Ширина продукта:
45 мм
Чистая глубина/длина продукта:
86 мм
Высота нетто продукта:
86 мм
Вес нетто продукта:
0,35 кг




Технический
Количество основных контактов №:
3
Количество главных контактов НЗ:
0
Количество дополнительных контактов НЕТ:
0
Количество вспомогательных контактов НЗ:
0
Стандарты:
IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 № 60947-4-1
Номинальное рабочее напряжение:
Главная цепь 690 В
Номинальная частота (f):
Цепь управления 50/60 Гц
Основная цепь 50/60 Гц
Обычный тепловой ток на открытом воздухе (Ith):
соотв.согласно IEC 60947-4-1, открытые контакторы Θ = 40 °C, 50 А
Номинальный рабочий ток AC-1 (Ie):
(690 В) 40 °C 45 А
(690 В) 60 °C 40 А
(690 В) 70 °C 32 А
Номинальный рабочий ток AC-3 (Ie):
(415 В) 60 °C 26 А
(440 В) 60 °C 26 А
(500 В) 60 °C 23 А
(690 В) 60 °C 17 А
(380/400 В) 60 °C 26 А
(220/230/240 В) 60 °C 26 А
Номинальный рабочий ток AC-3e (Ie):
(415 В) 60 °C 26 А
(440 В) 60 °C 26 А
(500 В) 60 °C 23 А
(690 В) 60 °C 17 А
(380/400 В) 60 °C 26 А
(220/230/240 В) 60 °C 26 А
Номинальная эксплуатационная мощность AC-3 (Pe):
(400 В) 11 кВт
(415 В) 11 кВт
(440 В) 15 кВт
(500 В) 15 кВт
(690 В) 15 кВт
(380/400 В) 11 кВт
(220/230/240 В) 6,5 кВт
Номинальная эксплуатационная мощность AC-3e (Pe):
(415 В) 11 кВт
(440 В) 15 кВт
(500 В) 15 кВт
(690 В) 15 кВт
(380/400 В) 11 кВт
(220/230/240 В) 6,5 кВт
Номинальный кратковременный выдерживаемый ток низкого напряжения (Icw):
при температуре окружающей среды 40 °C, на открытом воздухе, из холодного состояния 10 с 350 А
при температуре окружающей среды 40 °C, на открытом воздухе, из холодного состояния 15 мин 50 А
при температуре окружающей среды 40 °C, на открытом воздухе, из холодного состояния 1 мин 150 А
при температуре окружающей среды 40 °C, на открытом воздухе, из холодного состояния 1 с 700 А
при температуре окружающей среды 40 °C, на открытом воздухе, из холодного состояния 30 с 225 А
Максимальная отключающая способность:
cos phi=0,45 (cos phi=0,35 для Ie > 100 А) при 440 В 500 А
cos phi=0,45 (cos phi=0,35 для Ie > 100 А) при 690 В 200 А
Максимальная частота электрического переключения:
(AC-1) 600 циклов в час
(АС-2/АС-4) 150 циклов в час
(АС-3) 1200 циклов в час
Номинальный рабочий ток DC-1 (Ie):
(110 В) 2 полюса последовательно, 40 °C, 45 А
(110 В) 2 полюса последовательно, 60 °C, 40 А
(110 В) 2 полюса последовательно, 70 °C, 32 А
(110 В) 3 полюса последовательно, 40 °C, 45 А
(110 В) 3 полюса последовательно, 60 °C, 40 А
(110 В) 3 полюса последовательно, 70 °C, 32 А
(220 В) 3 полюса последовательно, 40 °C, 45 А
(220 В) 3 полюса последовательно, 60 °C, 40 А
(220 В) 3 полюса последовательно, 70 °C, 32 А
(72 В) 1-полюсный, 40 °C, 45 А
Показать больше
Номинальный рабочий ток DC-3 (Ie):
(110 В) 2 полюса последовательно, 40 °C, 45 А
(110 В) 2 полюса последовательно, 60 °C, 40 А
(110 В) 2 полюса последовательно, 70 °C, 32 А
(110 В) 3 полюса последовательно, 40 °C 45 А
(110 В) 3 полюса последовательно, 60 °C, 40 А
(110 В) 3 полюса последовательно, 70 °C, 32 А
(220 В) 3 полюса последовательно, 40 °C, 45 А
(220 В) 3 полюса последовательно, 60 °C, 40 А
(220 В) 3 полюса последовательно, 70 °C, 32 А
(72 В) 1-полюсный, 40 °C, 45 А
Показать больше
Номинальный рабочий ток DC-5 (Ie):
(110 В) 2 полюса последовательно, 40 °C, 45 А
(110 В) 2 полюса последовательно, 60 °C, 40 А
(110 В) 2 полюса последовательно, 70 °C, 32 А
(110 В) 3 полюса последовательно, 40 °C, 45 А
(110 В) 3 полюса последовательно, 60 °C 40 А
(110 В) 3 полюса последовательно, 70 °C, 32 А
(220 В) 3 полюса последовательно, 40 °C, 20 А
(220 В) 3 полюса последовательно, 60 °C, 20 А
(220 В) 3 полюса последовательно, 70 °C, 20 А
(72 В) 1-полюсный, 40 °C, 20 А
Показать больше
Номинальное напряжение изоляции (Ui):
соотв.согласно МЭК 60947-4-1 690 В
соотв.согласно UL/CSA 600 В
Номинальное импульсное выдерживаемое напряжение (Uimp):
6 кВ
Максимальная частота механического переключения:
3600 циклов в час
Номинальное напряжение цепи управления (Uc):
50 Гц 24...60 В
60 Гц 24 ... 60 В
Работа постоянного тока 20...60 В
Время работы:
Между обесточиванием катушки и замыканием НЗ контакта 13...98 мс
Между обесточиванием катушки и размыканием НО контакта 11...95 мс
Между подачей питания на катушку и размыканием НЗ контакта 38...90 мс
Между подачей питания на катушку и замыканием НО контакта 40...95 мс
Монтаж на DIN-рейку:
TH35-15 (монтажная рейка 35 x 15 мм) в соотв.согласно МЭК 60715
TH35-7,5 (монтажная рейка 35 x 7,5 мм) в соотв.согласно МЭК 60715
Крепление винтами (не входят в комплект поставки):
2 винта M4, расположенных по диагонали
Подключаемая мощность главной цепи:
Гибкий с наконечником 1/2x 1,5...10 мм²
Гибкий с изолированным наконечником 1x 1,5...10 мм²
Гибкий с изолированным наконечником 2x 1,5...4 мм²
Жесткий Цельный 1/2x 2,5...4 мм²
Жесткий Многожильный 1/2x 2,5...10 мм²
Подключение схемы управления производительностью:
Гибкий с наконечником 1/2x 0,75...2,5 мм²
Гибкий с изолированным наконечником 1x 0,75...2,5 мм²
Гибкий с изолированным наконечником 2x 0,75...1,5 мм²
Жесткий Цельный 1/2x 1...2,5 мм²
Жесткий Многожильный 1/2x 1...2,5 мм²
Длина зачистки провода:
Цепь управления 10 мм
Основная цепь 14 мм
Степень защиты:
соотв.согласно IEC 60529, IEC 60947-1, EN 60529, клеммы катушки IP20
соотв.Главные клеммы IP20 согласно IEC 60529, IEC 60947-1, EN 60529.
Тип терминала:
Винтовые клеммы


Технический UL/CSA

Размер НЭМА:
1
Номинальный ток непрерывного тока NEMA:
27 А
Номинальная мощность NEMA:
(115 В переменного тока) Однофазный, 2 л.с.
(200 В переменного тока) Трехфазный 7-1/2 л.с.
(230 В переменного тока) Однофазный, 3 л.с.
(230 В переменного тока) Трехфазный 7-1/2 л.с.
(460 В переменного тока) Трехфазный, 10 л.с.
(575 В переменного тока) Трехфазный, 10 л.с.
Максимальное рабочее напряжение UL/CSA:
Главная цепь 600 В
Общий рейтинг использования UL/CSA:
(600 В переменного тока) 45 А
Номинальная мощность UL/CSA:
(120 В переменного тока) Однофазный 2 л.с.
(200 ... 208 В переменного тока) Трехфазный 7-1/2 л.с.
(220...240 В переменного тока) Трехфазный 7-1/2 л.с.
(240 В переменного тока) Однофазный, 3 л.с.
(440...480 В переменного тока) Трехфазная мощность 15 л.с.
(550...600 В переменного тока) Трехфазная 20 л.с.
Подключаемая мощность главной цепи UL/CSA:
Жесткий одножильный 1/2x 14–10 AWG
Жесткий многожильный 1/2x 14–8 AWG
Подключение схемы управления производительностью UL/CSA:
Жесткий одножильный 1/2x 18–14 AWG
Жесткий многожильный 1/2x 18–14 AWG
Момент затяжки UL/CSA:
Цепь управления 11 дюйм·фунт
Главный контур 22 дюйм·фунт

Относящийся к окружающей среде

Температура окружающего воздуха:
Рядом с контактором, оснащенным тепловым реле O/L -25 ... 60 °C
Рядом с контактором без теплового реле O/L -40 ... 70 °C
Рядом с контактором для хранения -60 ... +80 °C
Климатическая устойчивость:
Категория B согласно IEC 60947-1, Приложение Q.
Максимально допустимая рабочая высота:
Без снижения номинальных характеристик 3000 м
Сопротивление шоку в соотв.согласно МЭК 60068-2-27:
Закрыто, Направление удара: B1 25 г
Открытый, направление удара: B1 5 г
Направление удара: A 30 г
Направление удара: B2 15 г
Направление удара: C1 25 г
Направление удара: C2 25 г
Устойчивость к вибрациям:
4g Закрытое положение и 2g Открытое положение 5...300 Гц

Соответствие материалов

Шаблон отчета о конфликтных минералах (CMRT):
9AKK108467A5658
Декларация REACH:
2СМТ2021-006202
Информация о RoHS:
2СМТ2021-006277
Статус RoHS:
В соответствии с Директивой ЕС 2011/65/EU.
Закон о контроле над токсичными веществами – TSCA:
2СМТ2023-006525
WEEE B2C/B2B:
Бизнес для бизнеса
Категория WEEE:
5. Малогабаритное оборудование (внешний размер не превышает 50 см)

Круговая стоимость

Инструкции по окончании срока службы:
1SBC101080M6801

Эко прозрачность

Экологическая декларация продукции – EPD:
1SBD250584E4000
2TFP200036A1001

Сертификаты и декларации

Сертификат АБС:
ABS_20-2060694-ПДА
Сертификат BV:
БВ_2634H24898C0
Сертификат CB:
CB_SE-112316
Сертификат ССС:
CCC_2010010304445623
Сертификат ККК:
CQC2010010304445623
CQC2020010304294316
Декларация соответствия – CCC:
2020980304001254
2020980304001052
Декларация соответствия – CE:
1СБД250000У1000
Декларация соответствия – UKCA:
1SBD250031U1000
Сертификат ДНВ:
DNV_TAE00001AF-4
Сертификат ЕАС:
EAC_RU_FRME77B03447
Сертификат ГОСТ:
ГОСТ_POCCFR.ME77.B07175.pdf
Сертификат КС:
KC_HW02016-15001C
Сертификат ЛР:
LRS_LR23403517TA-02
Сертификат РИНА:
RINA_ELE240318XG
Сертификат РМРС:
РМРС_1802705280
Сертификат UL:
UL-US-2150887-5
UL-CA-2142658-5
Листинговая карточка UL:
E312527

Информация о контейнере

Единицы уровня пакета 1:
коробка 1 шт.
Ширина упаковки уровня 1:
87 мм
Уровень упаковки 1 Глубина/длина:
87 мм
Уровень упаковки 1 Высота:
47 мм
Общий вес упаковки уровня 1:
0,35 кг
Уровень пакета 1 EAN:
3471523114111
Единицы уровня пакета 2:
коробка 21 шт.
Ширина упаковки уровня 2:
250 мм
Уровень упаковки 2 Глубина/длина:
300 мм
Уровень упаковки 2 Высота:
315 мм
Вес упаковки уровня 2:
15,75 кг
Единицы уровня пакета 3:
1080 шт.

Классификации

Код классификации объекта:
вопрос
ЭТИМ 4:
EC000066 — Магнитный контактор, переключение переменного тока
ЭТИМ 5:
EC000066 - Магнитный контактор, коммутация переменного тока
ЭТИМ 6:
EC000066 — Силовой контактор, переключение переменного тока
ЭТИМ 7:
EC000066 - Силовой контактор, коммутация переменного тока
ЭТИМ 8:
EC000066 — Силовой контактор, переключение переменного тока
электронный класс:
Версия 11.0: 27371003
ЮНСПСК:
39121529
Код гранулярной категории IDEA (IGCC):
4758 >> Контакторы МЭК
Электронный номер (Финляндия):
3706273
Электронный номер (Швеция):
3211376



Наш бренд:
[Honeywell] Модуль РСУ/ПЛК/передатчик
Модуль [Emerson/Delta V]/Двигатели и приводы трансформатора тока
[ABB] Модуль ввода/вывода
[AB] Модуль и сенсорный экран
[Розмаунт] Передатчик
[Йокогава] Передатчик
[Yaskawa] Сервопривод и серводвигатель
[GE/Fanuc] ПЛК серии IC69
[Mitsubishi] Сервопривод и серводвигатель
(Modicon,SMC,SICK,NORGREN,Siemens,Ebmpapst и т. д.)

Процесс заказа:

1. Во-первых, отправьте намбренд,код модели/изображение заводской таблички,количестводля запроса.Затем мы отправим вам предложение.После подтверждения модели и количества мы предоставим вам PI.

2. Вы можете осуществить перевод через Paypal/Western Union/Trade Assurance/T/T.Как только мы получим оплату, мы в кратчайшие сроки начнем готовить для вас заказ.

3. Мы можем отправить товар в соответствии с вашей доставкой, или мы также можем помочь вам отправить товар напрямую.И номер отслеживания будет отправлен вам на следующий день.

4. Обычно доставка наших товаров занимает около 3-5 дней.

5. Если у вас также есть какие-либо вопросы, вы можете задать их мне в любое время, прямо ниже указаны мои контакты.


Часто задаваемые вопросы
*Вопрос: Предоставляете ли вы гарантию на товар?
О: Да, мы предоставляем гарантию на все товары от нас.
*Вопрос: Может ли Wisdomlong предоставить технологическую поддержку?
О: мы работаем в этой области более 8 лет.Если есть какие-либо проблемы, пожалуйста, свяжитесь с нами, мы предоставим предложение от нашего
Инженер, который поможет вам решить проблему.
*В: Wisdomlong держит товары на складе или только торгует?
О: у нас есть большой склад товаров.Держите на складе много товаров, чтобы можно было обещать быструю доставку.
*Вопрос: какой у вас минимальный заказ?
О: мы предоставляем вам небольшой минимальный заказ для каждого товара, это зависит от вашего конкретного заказа!
*Вопрос: проверяете ли вы все свои товары перед доставкой?
О: Да, у нас есть 100% проверка перед доставкой.
*Вопрос: Как вы делаете наш бизнес долгосрочным и хорошим отношением?
О: мы сохраняем хорошее качество и конкурентоспособную цену, чтобы обеспечить выгоду нашим клиентам;
Мы уважаем каждого клиента как нашего друга и искренне ведем с ними бизнес и дружим, откуда бы они ни родом.
Отправьте детали вашего запроса ниже, отсканируйте «QR-код» прямо сейчас!
