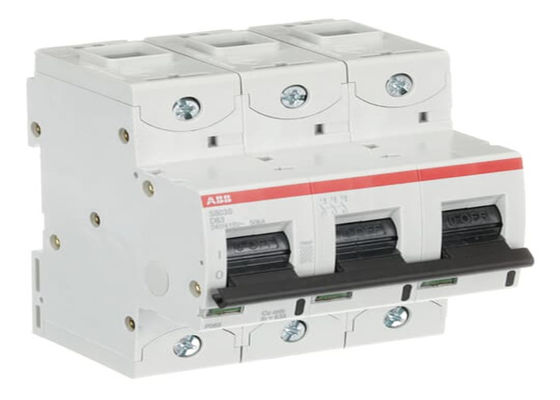

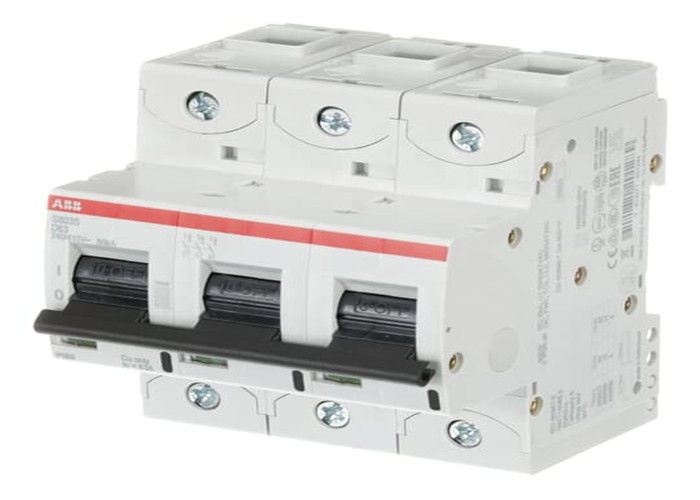

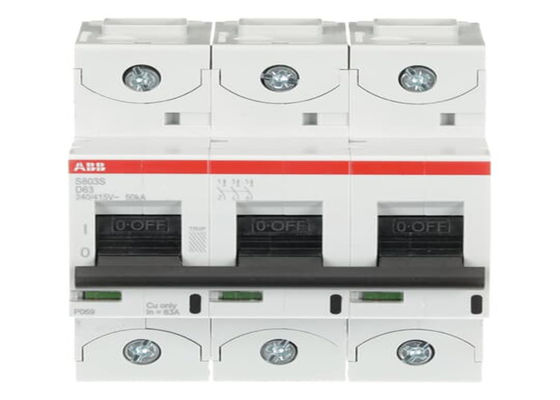

Name: ABB 2CCS863001R0631 S803S-D63 представляет собой трехпольный высокопроизводительный выключатель с характеристикой D
Brand: Wisdomlong Technology CO.，LTD
SKU: S803S-D63
Price: 1.00 USD
Availability: InStock

Главная страница Продукция Другой

ABB 2CCS863001R0631 S803S-D63 представляет собой трехпольный высокопроизводительный выключатель с характеристикой D

Подробная информация о продукте:

Место происхождения:	Швеция
Фирменное наименование:	ABB
Сертификация:	CE
Номер модели:	S803S-D63

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	Подлежит обсуждению
Упаковывая детали:	Новый в оригинальной упаковке
Время доставки:	3-5 дней
Условия оплаты:	T/T
Поставка способности:	1

контакт

Подробное описание продукта

Бренд:	ABB	Модель:	S803S-D63
Идентификатор продукции:	2CCS863001R0631	Номер тамогенного тарифа:	807785315
Описание каталога:	S803S-D63 Высокопроизводительный MCB	Длинное описание:	S803S-D63 представляет собой трехпольный высокопроизводительный выключатель с характеристикой D, с т

ABB 2CCS863001R0631 S803S-D63 представляет собой трехпольный высокопроизводительный выключатель с характеристикой D

Общая информация

Расширенный тип продукта:
S803S-D63
ИД продукта:
2CCS863001R0631
ЭН:
7612271201289
Каталог:
S803S-D63 Высокопроизводительный MCB
Длинное описание:
S803S-D63 представляет собой трехпольный высокопроизводительный выключатель с характеристикой D, с терминалом клетки и номинальным током 63 А.Это устройство ограничения тока с максимальной мощностью разрыва 50kA при 240/415ВОн может быть использован для напряжений до 400/690В и в постоянном напряжении.механизм теплового отключения для защиты от перегрузки и механизм электромеханического отключения для защиты от короткого замыканияS803S-D63 соответствует стандартам IEC/EN 60898-1 и IEC/EN 60947-2 и позволяет использовать для жилых, коммерческих и промышленных применений.Поэтому его можно использовать по всему миру.. Широкий ассортимент аксессуаров делает использование S803S-D63 более комфортным. Благодаря быстрому дуговому угасанию S803S-D63 ваше приложение будет защищено.

Технические

Стандарты
IEC/EN 60947-2
IEC/EN 60898-1
UL 1077
Характеристика сбивания:
D
Тип остаточного тока:
Стандартная версия
Номинальное рабочее напряжение:
Согласно IEC 60898-1 400 V переменного тока
Согласно IEC 60947-2 690 V AC
Рабочее напряжение:
Максимальная напряженность 230/400 В
Минимум 12 В переменного тока
Номинальное изоляционное напряжение (Ui):
Согласно IEC/EN 60664-1 690 В
Номинальное импульсное сопротивление напряжению (Uimp):
8 кВ
Тип входной напряженности:
AC/DC
Номинальный ток (In):
63 А
Номинальная емкость короткой цепи:
(400 В переменного тока) 25 кА
Номинальная максимальная пропускная способность для срыва короткой цепи (Icu):
(415 В) 50 кА
(440 В) 30 кА
(500 В переменного тока) 15 кА
(690 V переменный) 6 kA
(375 В постоянного тока) 30 кА
Номинальная пропускная способность к разрыву короткой цепи при эксплуатации (Ics):
(415 V AC) 40 кА
(440 V AC) 22,5 кА
(500 В) 11 кА
(690 V AC) 4 кА
(375 В постоянного тока) 30 кА
Частота (f):
50... 60 Гц
Номинальная частота (f):
50/60 Гц
Потеря питания:
19.2 Вт
при номинальных условиях работы на полюс 6,4 Вт
Указание позиции контакта:
Включен / выключен / TRIP
Класс ограничения энергии:
3
Электрическая стойкость:
Цикл 6000
Механическая стойкость:
Цикл 6000
Количество охраняемых поляков:
3
Количество поляков:
3
Категория перенапряжения:
IV
Сжатие крутящего момента:
3.5 N·m
31 фунт
Тип выпуска:
D
Маркировка привода:
В / О
Материал корпуса:
Изоляционная группа I, RAL 7035
Монтаж на рельсы DIN:
TH35-15 (35 x 15 мм) согласно IEC 60715
TH35-7.5 (35 x 7,5 мм) согласно IEC 60715
Положение установки:
Любое
Рекомендуемый винтовщик:
Позидрив 2
Доступные аксессуары:
Да, да.
Примечания:
Подключение сверху и снизу Подключение с CU только IP40 в корпусе с крышкой Клетка терминала с встроенным винтом
Мощность соединения:
Гибкий 0... 50 мм2
Жесткий 0... 70 мм2
Тип терминала:
Терминалы винтовые

Материальное соответствие

Информация RoHS:

9AKK107680A3903

2CCC005083D0202

Статус RoHS:

В соответствии с Директивой ЕС 2011/65/ЕС

Дата RoHS:

20170426

Декларация REACH:

9AKK108469A6125

Информация REACH:

Нет данных - Если информация по REACH еще не доступна для определенного продукта

Дата REACH:

20190320

Форма отчетности о конфликтных минералах (CMRT):

9AKK108468A3363

Экологические

Температура окружающего воздуха
Операция -25... +60 °C
Хранение -40... +70 °C
Справочная температура окружающего воздуха:
соответствие IEC60947-2 30 °C
соответствие EN60898-1 30 °C
Степень защиты:
IP20
Степень загрязнения:
3
Устойчивость к вибрациям:
1 мм 2 - 13,2 Гц
0.7g с нагрузкой 100% х т.е. 13,2 - 100 Гц
Информация об окружающей среде
2CCY413207D0203

Техническая UL/CSA

Размер прерывания согласно UL1077:
(480Y / 277 V AC) 14 кА
(600Y / 347 V AC) 6 кА

Размеры

Ширина в количестве модульных расстояний:
4.5
Сетевая ширина продукта:
81 мм
Чистая высота продукта:
95 мм
Глубина / длина продукта:
82.5 мм
Чистая масса продукта:
735 г
Размер:
3 модуля
Встроенная глубина (t2):
82.5 мм
Диаграмма размеров:
2CCC413003C0201

Заказ

Пакет уровень 1 единицы:
коробка 1 шт.
Уровень пакета 1 валовая масса:
770 г
Электронный номер (Финляндия):
3212258
Номер электронной почты (Швейцария):
807785315

Сертификаты и декларации

Сертификат CB:
9AKK107680A0857
Сертификат CCC:
9AKK108469A3021
Декларация соответствия - CE:
2CCC005083D0202
Сертификат DNV GL:
2CCC413018D0201
Сертификат ESTI:
2CCC413020D0101
Сертификат KC:
9AKK107680A0932
Сертификат LR:
2CCC413017D0201
Сертификат RINA:
2CCC413019D0201
Сертификат UL:
9AKK107680A2286
Сертификат VDE:
2CCC413039D0601

Установка

Инструкции и руководства:
2CCC413016M0008

Популярные загрузки

Данный лист, техническая информация:
9AKK108468A9560
9AKK108468A9561
9AKK108468A9562

Классификации

ETIM 8:
EC000042 - Миниатюрный выключатель (MCB)
ETIM 9:
EC000042 - Миниатюрный выключатель (MCB)
Категория ОЭЭО:
5Маленькое оборудование (не имеет внешнего размера более 50 см)
ОЭЭС B2C / B2B:
Бизнес в бизнес
CN8:
85362020
ЦСП ООН:
39121603
eClass:
V11.0: 27141901
IDEA Код категории гранулированных продуктов (IGCC):
4899 >> Миниатюрный выключатель (MCB) с винтовой установкой
Код классификации объекта:
F
