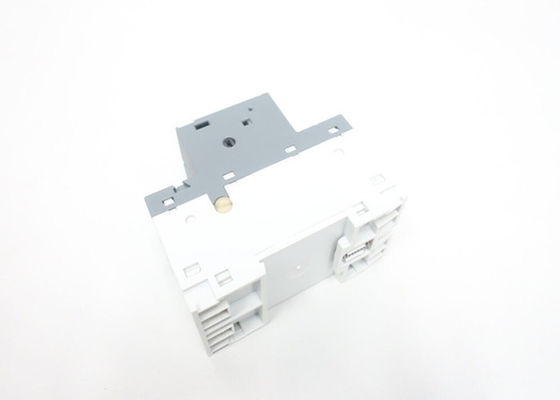

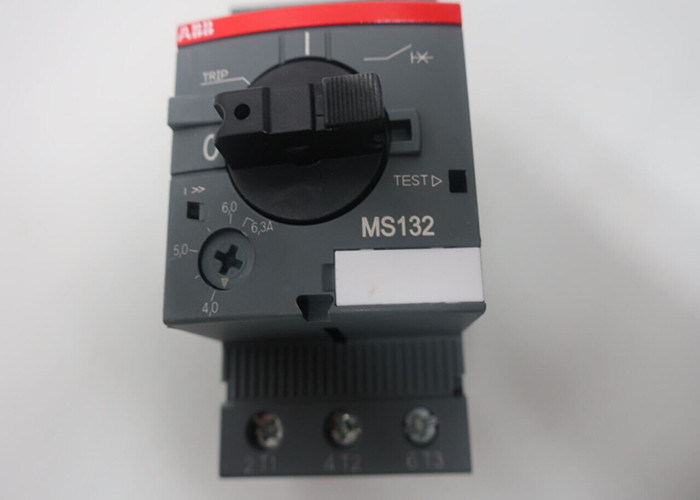

MS132-6.3 - это компактное устройство шириной 45 мм с номинальным рабочим током



Общая информация

Тип расширенного продукта:
МС132-6.3
Идантификационный номер продукта:
1SAM350000R1009
ЕАН:
4013614400094
Описание каталога:
MS132-6.3 Ручной пускатель двигателя 4,0 ... 6,3 А
Длинное описание:
Ручной пускатель двигателя MS132-6.3 (также известный как автоматический выключатель защиты двигателя или ручной защитник двигателя) представляет собой компактное устройство шириной 45 мм с номинальным рабочим током Ie = 6,3 А. Это устройство используется для ручного включения и выключения двигателей и для их надежной защиты без необходимости использования предохранителя от коротких замыканий, перегрузки и обрыва фазы. Ручной пускатель двигателя обеспечивает номинальную рабочую отключающую способность короткого замыкания Ics = 100 кА при 400 В переменного тока и класс отключения 10. Другими особенностями являются встроенная функция отключения, температурная компенсация, механизм свободного расцепления и поворотная рукоятка с четкой индикацией положения переключателя. Ручной пускатель двигателя подходит для трехфазных и однофазных применений. Рукоятка запирается для защиты от несанкционированных изменений. Вспомогательные контакты, сигнальные контакты, расцепители минимального напряжения, независимые расцепители, трехфазные шины, блоки подачи питания и клеммные распорки доступны в качестве аксессуаров.





Ручной пускатель двигателя MS132-6.3 — это универсальное устройство, предназначенное в первую очередь для защиты двигателей от различных электрических неисправностей, позволяя при этом осуществлять ручное управление их работой. Ниже приведены основные характеристики и характеристики MS132-6.3:

1. Тип устройства: Ручной пускатель двигателя (также известный как автоматический выключатель защиты двигателя).

2. Ширина: Компактный размер — 45 мм, что позволяет экономить пространство.

3. Номинальный рабочий ток (Ie): 6,3 А. Это максимальный непрерывный ток, который может выдерживать устройство в нормальных условиях эксплуатации.

4. Отключающая способность короткого замыкания (Ics): 100 кА при 400 В переменного тока. Это определяет максимальный ток короткого замыкания, который устройство может безопасно прервать без повреждения.

5. Класс отключения: Класс 10. Это относится к характеристикам отключения устройства в условиях перегрузки.

6. Функции защиты:

   • Защита от короткого замыкания: защищает от коротких замыканий.
   • Защита от перегрузки: защищает от длительных перегрузок по току.
   • Защита от обрыва фазы: защищает от сценариев обрыва фазы.

7. Встроенные функции:

   • Функция отключения: обеспечивает возможность ручного отключения двигателя.
   • Температурная компенсация: обеспечивает надежную работу в широком диапазоне температур.
   • Механизм свободного отключения: предотвращает ручное удержание устройства во включенном положении в случае неисправности.
   • Запираемая ручка: фиксирует ручку, предотвращая несанкционированное использование.

8. Эксплуатация: Подходит как для трехфазных, так и для однофазных сетей, обеспечивая гибкость управления двигателем.

9. Доступные аксессуары:

   • Вспомогательные контакты: Для дополнительного управления или сигнализации.
   • Сигнальные контакты: Для индикации состояния пускателя двигателя.
   • Расцепители минимального напряжения: для автоматического отключения двигателя при падении напряжения.
   • Независимые расцепители: для возможности дистанционного отключения.
   • 3-фазные шины, блоки ввода питания, клеммные распорки: для более легкой установки и подключения.

10. Рукоятка: оснащена поворотной рукояткой с четкой индикацией положения переключателя, что упрощает эксплуатацию и позволяет контролировать состояние.



Заказ

Минимальное количество для заказа:
1 кусок
Номер таможенного тарифа:
85362010

Популярные загрузки

Паспорт, техническая информация:
2CDC131021D0202
Инструкции и руководства:
2CDC131022M6802
Инструкции и руководства (часть 2):
2CDC131060M0202
Инструкции по эксплуатации Ex:
2CDC131063M6801
Кривая время-токовой характеристики:
1SAM300505F0009
Характеристика I²t:
1SAM300507F0001
1SAM300507F0003
Характеристика тока отсечки:
1SAM300508F0001
1SAM300508F0003
Чертеж САПР по размерам:
2CDC001079B0201
Диаграмма размеров:
1SAM300402F0001





Размеры

Чистая ширина продукта:
45 мм
Чистая высота продукта:
90 мм
Чистая глубина/длина продукта:
86,75 мм
Вес нетто продукта:
0,265 кг





Технический

Номинальная рабочая отключающая способность при коротком замыкании (Ics):
(230 В переменного тока) 100 кА
(250 В постоянного тока) 3 полюса последовательно 10 кА
(400 В переменного тока) 100 кА
(440 В переменного тока) 30 кА
(500 В переменного тока) 20 кА
(690 В переменного тока) 3 кА
Номинальная предельная отключающая способность при коротком замыкании (Icu):
(230 В переменного тока) 100 кА
(400 В переменного тока) 100 кА
(440 В переменного тока) 30 кА
(500 В переменного тока) 20 кА
(690 В переменного тока) 3 кА
Номинальная мгновенная уставка тока короткого замыкания (Ii):
78,8 А
Диапазон настройки:
4,0 ... 6,3 А
Номинальная рабочая мощность AC-3 (Pe):
(400 В) Трехфазный 2,2 кВт
Номинальная рабочая мощность AC-3e (Pe):
(400 В) Трехфазный 2,2 кВт
Номинальное рабочее напряжение:
Основная цепь 690 В переменного тока
Основная цепь 250 В постоянного тока
Номинальный рабочий ток (Ie):
6,3 А
Номинальный рабочий ток AC-3 (Ie):
6,3 А
Номинальный рабочий ток AC-3e (Ie):
6,3 А
Номинальный рабочий ток DC-5 (Ie):
6,3 А
Номинальная частота (f):
Основная цепь 50 Гц
Основная цепь 60 Гц
Рабочая частота (fsw):
0 ... 400 Гц
Номинальное импульсное выдерживаемое напряжение (Uimp):
Главная цепь 6 кВ
Номинальное напряжение изоляции (Ui):
690 В
Потеря мощности:
при номинальных рабочих условиях на полюс 0,7 ... 1,8 Вт
Количество полюсов:
3
Условный тепловой поток в свободном воздухе (Ith):
Основная цепь 6,3 А
Степень защиты:
Корпус IP20
Клеммы главной цепи IP10
Степень загрязнения:
3
Электрическая прочность:
50000 циклов
Механическая прочность:
100000 циклов
Тип терминала:
Винтовые клеммы
Соединительная емкость главной цепи:
Гибкий с наконечником 1/2x 0,75 ... 2,5 мм²
Гибкий с изолированным наконечником 1/2x 0,75 ... 2,5 мм²
Гибкий 1/2x 0,75 ... 2,5 мм²
Жесткий 1/2x 1 ... 4 мм²
Момент затяжки:
Основная цепь 0,8 ... 1,2 Н·м
Длина зачистки провода:
Основная цепь 9 мм
Рекомендуемая отвертка:
Позидрив 2
Положение монтажа:
1 ... 6
Монтаж на DIN-рейку:
TH35-15 (монтажная рейка 35 x 15 мм) в соответствии с IEC 60715
TH35-7.5 (монтажная рейка 35 x 7,5 мм) в соответствии с IEC 60715
Минимальное расстояние монтажа:
Электропроводящая плата, горизонтальная - до 400 В 0 мм
Электропроводящая плата, горизонтальная - до 690 В 1,5 мм
Электропроводящая плата, вертикальная 75 мм
Другое устройство того же типа, горизонтальное 0 мм
Другое устройство того же типа, вертикальное 150 мм
Тип привода:
Поворотная ручка
Указание положения контакта:
ВКЛ / ВЫКЛ / ОТКЛЮЧЕНИЕ
Стандарты:
МЭК/ЕН 60947-1
МЭК/ЕН 60947-2
МЭК/ЕН 60947-4-1
УЛ 60947-1
УЛ 60947-4-1
МЭК 60335-2-40 А2L
Замечания:
UL508 Самозащищенный комбинированный контроллер двигателя (тип E) в сочетании с блоком подачи S1-M3-xx

Технический UL/CSA

Номинальный ток короткого замыкания (SCCR):
Ручные самозащищенные комбинированные контроллеры (тип E), (480Y / 277 В переменного тока) 65 кА
Ручные самозащищенные комбинированные контроллеры (тип E), (600Y / 347 В переменного тока) 18 кА
Любые предохранители или автоматические выключатели, перечисленные UL, групповые установки (480 В переменного тока) 65 кА
Любые предохранители или автоматические выключатели, перечисленные UL, групповые установки (600 В переменного тока) 35 кА
Любые предохранители или автоматические выключатели, перечисленные UL, отключение двигателя (480 В переменного тока) 65 кА
Любые предохранители или автоматические выключатели, перечисленные UL, отключение двигателя (600 В переменного тока) 18 кА
Любые предохранители или автоматические выключатели, перечисленные UL, защита ответвлений проводника в групповых установках (480Y / 277 В переменного тока) 65 кА
Любые предохранители или автоматические выключатели, перечисленные UL, защита ответвлений проводника в групповых установках (600Y / 347 В переменного тока) 18 кА
Максимальное рабочее напряжение UL/CSA:
Основная цепь 600 В переменного тока




Номинальная мощность UL/CSA:
(200 В переменного тока) Трехфазный 1 л.с.
(208 В переменного тока) трехфазный 1 л.с.
(220 ... 240 В переменного тока) Трехфазный 1,5 л.с.
(440 ... 480 В переменного тока) Трехфазный 3 л.с.
(550 ... 600 В переменного тока) Трехфазный 5 л.с.
Ток полной нагрузки при использовании двигателя:
(200 В переменного тока) Три фазы 6,3 А
(208 В переменного тока) Три фазы 6,3 А
(220 ... 240 В переменного тока) Трехфазный 6,3 А
(440 ... 480 В переменного тока) Трехфазный 4,8 А
(550 ... 600 В переменного тока) Три фазы 6,1 А
Ток при заторможенном роторе:
(200 В переменного тока) Три фазы 37,8 А
(208 В переменного тока) Три фазы 37,8 А
(220 ... 240 В переменного тока) Трехфазный 37,8 А
(440 ... 480 В переменного тока) Трехфазный 32 А
(550 ... 600 В переменного тока) Трехфазный 36,8 А
Рейтинг общего использования UL/CSA:
(600 В переменного тока) 6,3 А
Соединительная емкость главной цепи UL/CSA:
Гибкий 1/2x 16-12 AWG
Многожильный 1/2x 16-12 AWG
Момент затяжки UL/CSA:
Основная цепь 10 ... 12 дюйм·фунт

Относящийся к окружающей среде

Температура окружающего воздуха:
Вокруг корпуса 0 ... +40 °C
Эксплуатация -25 ... +70 °С
Эксплуатационная компенсация -25 ... +60 °C
Хранение -50 ... +80 °С
Компенсация температуры окружающего воздуха:
Да
Максимально допустимая рабочая высота:
2000 м
Устойчивость к ударам в соответствии с IEC 60068-2-27:
11 мс Пульс 25g
Устойчивость к вибрациям:
5g 3 ... 150 Гц
