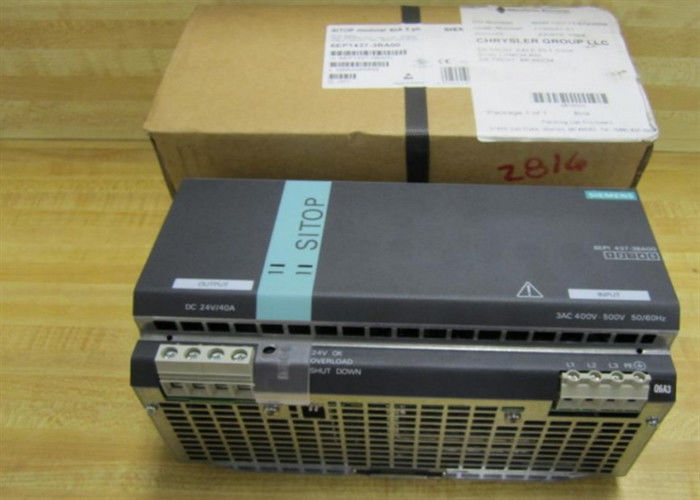

Siemens 6EP1 437 3BA00 Источник питания Вход 400-500 V 3 AC Выход: 24 V DC/40 A Примечания

Siemens 6EP1 437 3BA00 Источник питания Вход 400-500 V 3 AC Выход: 24 V DC/40 A Примечания


Подробная информация о 6EP1 437 3BA00

Номер статьи (номер, предназначенный для рынка) 6EP1437-3BA00
Описание продукта SITOP модульный 40 A стабильный источник питания вход: 400-500 V 3 AC выход: 24 V DC/40 A
Обзор данных о заказах семейства продуктов
Жизненный цикл продукта (PLM) PM400:поэтапное вывод начато
PLM Дата вступления в силу Постепенное прекращение использования продукта с 01.10.2014

Ввод
Лист с данными 6EP1437-3BA00
SITOP MODULAR / 3AC / 24VDC / 40A
SITOP модульный 40 A Стабилизированный
Ввод питания: 3 AC 400-
Выход 500 В: 24 В DC/40 А
Ввод
Вход 3-фазный переменный ток
Номинальное значение напряжения Vin номинальное 400... 500 В
Диапазон напряжения AC 320... 550 V
● Примечание Начиная с ВИН > 340 В
Ввод большого диапазона Да
Сопротивление перенапряжению 2,3 × номинальное VIN, 1,3 мс
Буферизация главных сетей при ВИН = 400 В
Главные буферизирующие устройства при номинальной низкой мощности, минимум 6 мс; при ВИН = 400 В
Номинальная частота линии 1 50 Гц
Номинальная частота линии 2 60 Гц
Номинальный диапазон линии 47... 63 Гц
Входной ток
● при номинальном входном напряжении 400 В 2,2 А
Ограничение тока включения (+25 °C), максимум 70 А
I2t, максимум 2,8 A2·s
Встроенный входный предохранитель отсутствует
Защита в сетевом питании (IEC 898) Требуется: миниатюрный трехпольный выключатель 10... 16 А
характеристика C или выключатель 3RV2011-1DA10 (настройка 3A) или
3RV2711-1DD10 (UL 489)

Выпуск
Управляемое, изолированное постоянное напряжение
Номинальное напряжение Vout DC
24 В
Совокупная допустимая допустимость, статическая ±
3%
Компенсация статической сети, приблизительно.
00,1%
Балансировка статической нагрузки, приблизительно.
00,2%
Остатки всплеска, максимум.
100 мВ
Пик-пик, максимум (ширина полосы: 20 МГц)
200 мВ
Диапазон регулировки
24- Что?28.8В
Выходное напряжение функции продукта регулируется
Да, да.
Настройка выходного напряжения
через потенциометр; max.960 W
Показание состояния
Зеленый светодиод на 24 В.
Сигнализация
через модуль сигнализации ((6EP1961-3BA10)
Поведение включения/выключения
Никакого превышения Vout (мягкий старт)
Задержка запуска, максимум.
2.5 с
время повышения напряжения максимального выходного напряжения

Значение номинального тока ниже 40 A
Диапазон тока 0... 40 А
● Примечание +60... +70 °C: Дерация 2%/K
подаваемая активная мощность 960 Вт
краткосрочный ток перегрузки
● при коротком замыкании при работе, типичной для 120 А
длительность возможности перегрузки при избыточном токе
● при коротком замыкании во время работы 25 мс
постоянный ток перегрузки
● при коротком замыкании во время запуска типичный 46 A
Параллельное переключение для повышения производительности Да; характеристика переключения
Количество параллельных коммутируемых блоков для расширенных
производительность
2
Эффективность
Эффективность на номинальном уровне Vout, на номинальном уровне Lout, приблизительно 90%
Потеря мощности при номинальном Воуте, номинальном Иуте, приблизительно 106 Вт
Управление замкнутой цепью
Компенсация динамической сети (номинальное значение VIN ±15 %), максимум 1 %
Динамическое сглаживание нагрузки (Iout: 50/100/50 %), Uout ± typ. 2 %
Время настройки шага нагрузки от 50 до 100%, обычно 4 мс
Время настройки шага нагрузки от 100 до 50%, обычно 4 мс
Время настройки не более 10 мс
Защита и мониторинг
Защита от выходной перенапряжения < 35 В
Ограничение тока, тип 46 A
свойство выходной защиты от короткого замыкания Да
Защита от короткого замыкания Альтернативно, постоянный ток с характеристикой приблизительно 46 A или блокировка
отключение
значение RMS постоянного короткого тока
● типичный 46 A
Индикатор перегрузки/короткого замыкания LED желтый для "перегрузки", LED красный для "замыкания"
