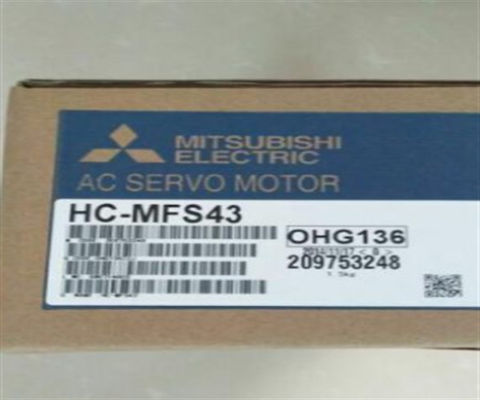

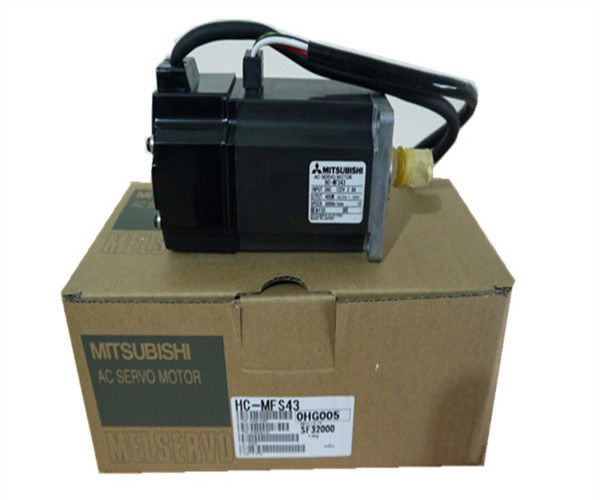

Mitsubishi Electric HC-MFS43 Melservo Общий сервомотор переменного тока
Обзор продукции
Сервомотор Mitsubishi HC-MFS43 представляет собой сервомотор серии MELSERVO с ультранизкой инерцией и малой емкостью общего назначения.Двигатель HC-MFS43 также работает с номинальным крутящим моментом 1.3 Нм и максимальный крутящий момент 3,8 Нм. Сервомотор предназначен для управления сервоусилителем или сервоприводом.
Описание
Сервомотор Mitsubishi HC-MFS43 серии MELSERVO представляет собой универсальный тип сверхнизкой инерции и небольшой пропускной способности промышленного сервомотора.Указанная выходная мощность сервомотора HC-MFS43 равна 0Сервомотор HC-MFS43 имеет номинальный крутящий момент 1,3 Нм и номинальную скорость 3000 оборотов в минуту, что обеспечивает плавное и эффективное управление движением.двигатель может достигать максимальной скорости 4500 оборотов в минутуЧтобы оптимизировать его производительность, сервомотор HC-MFS43 имеет мощность 116,55 кВт/с при непрерывном номинальном крутящем моменте.Для оптимальной совместимости с различными нагрузками, рекомендуемое соотношение момента инерции нагрузки к моменту инерции вала сервомотора в двигателе HC-MFS43 составляет не более 30 раз. Сервомотор HC-MFS43 работает при номинальном токе 2,8 A,при максимальном номинальном токе 9 A, обеспечивающий универсальность и адаптивность в различных применениях. Его класс изоляции - класс B и он обеспечивает безопасную и надежную работу.самоохлаждаемая конструкция с защитой IP55Структура двигателя защищает его от пыли и струев воды низкого давления.Сервомотор Mitsubishi HC-MFS43 относительно легкий и легко интегрируется в промышленные системы.Этот сервомотор может быть подключен к совместимому сервоприводу Mitsubishi или сервоусилителю. Этот сервопривод или сервоусилитель будет управлять сервомотором при его работе.
Технические спецификации для HC-MFS43
| Тип модели: |
Ультранизкая инерция, сервомотор малой мощности |
| Номинальная выходная мощность: |
00,4 кВт |
| Номинальный крутящий момент |
1.3 Нм |
| Номинальная скорость: |
3000 оборотов в минуту |
| Максимальная скорость: |
4500 оборотов в минуту |
| Максимальный крутящий момент: |
3.8 Нм |
| Мощность при непрерывном номинальном крутящем моменте: |
1160,55 кВт/с |
| Номинальный ток: |
2.8 А |
| Максимальный ток: |
9А |
| Класс изоляции: |
Класс B |
| Структура: |
Полностью закрытая, самоохлаждающаяся конструкция |
| Тип защиты: |
IP55 |
| Вес: |
1.45 кг |
| Основная марка |
Mitsubishi Electric |
| Основная функция |
Сервомотор переменного тока |
| Серия продукции / фамилия |
Серия MELSERVO J2S |
| Наименование поддиапазона |
Серия HC-MF |
| Функции |
Сменный бесчестный вращающийся сервомотор |
| Проектирование |
прямой вал встроенный абсолютный код обратной связи. (17-битный) сверхнизкая инерция / небольшая мощность |
| Напряжение питания (AC) |
Класс 200Ва |
| Номинальный ток |
2.8А |
| Номинальная активная мощность (кВт) |
400 Вт / 0,4 кВт |
| Скорость вращения |
3000 оборотов в минуту4500 оборотов в минуту (максимум) |
| Крутящий момент |
1.3Nm номинальный |
| Максимальный момент вращения |
30,8 Нм |
| Момент инерции |
0.0000143kg.m2 (0,143kg.cm2) |
| Чистая высота (мм) |
72.8 мм |
| Ширина сети (мм) |
62 мм |
| Глубина сети (мм) |
154.5 мм |
| Режим установки |
Установка фланца 60x60 мм |
| Резолюция |
17-битная обратная связь (эквивалентная 131072ppr) |
| Степень защиты |
IP55 |
| Размеры |
H72.8 мм x W62 мм x D154.5 мм |
| Температура окружающего воздуха для работы |
0...+40 °C |
| Температура окружающего воздуха для хранения |
-15°C...+70°C |
| Максимальный ток |
9 А |
| Код заказа / СКУ производителя |
HC-MFS43 |
Особенности:
- Низкая инерция
- Небольшая мощность
- Высокое разрешение
Сервомоторы общего назначения Mitsubishi HC-KFS серии Melservo имеют низкую инерцию, небольшую емкость и высокое разрешение.
Модели приводов Mitsubishi
| Сервоусилители |
Сервомотор с функциональной безопасностью |
MR-J4-10GF-RJ
MR-J4-10B-RJ
MR-J4-10A-RJ |
HG-KR053 ((B) W0C, 13 ((B) W0C |
MR-J4-20GF-RJ
MR-J4-20B-RJ
MR-J4-20A-RJ |
HG-KR23(B)W0C |
MR-J4-40GF-RJ
MR-J4-40B-RJ
MR-J4-40A-RJ |
HG-KR43(B)W0C |
MR-J4-60GF-RJ
MR-J4-60B-RJ
MR-J4-60A-RJ |
HG-SR51 ((B) W0C, 52 ((B) W0C)
HG-JR53 ((B) W0C |
MR-J4-70GF-RJ
MR-J4-70B-RJ
MR-J4-70A-RJ |
HG-KR73(B)W0C
HG-JR73 ((B) W0C |
MR-J4-100GF-RJ
MR-J4-100B-RJ
MR-J4-100A-RJ |
HG-SR81 ((B) W0C, 102 ((B) W0C
HG-JR53(B)W0C (Примечание 1, 3), 103(B)W0C |
MR-J4-200GF-RJ
MR-J4-200B-RJ
MR-J4-200A-RJ |
HG-SR121 ((B) W0C, 201 ((B) W0C, 152 ((B) W0C, 202 ((B) W0C)
HG-JR73(B)W0C (примечание 1, 3),
103 ((B) W0C (Примечание 1, 3), 153 ((B) W0C, 203 ((B) W0C |
MR-J4-350GF-RJ
MR-J4-350B-RJ
MR-J4-350A-RJ |
HG-SR301 ((B) W0C, 352 ((B) W0C)
HG-JR153(B)W0C (Примечание 1), 203(B)W0C (Примечание 1), 353(B)W0C |
MR-J4-500GF-RJ
MR-J4-500B-RJ
MR-J4-500A-RJ |
HG-SR421 ((B) W0C, 502 ((B) W0C)
HG-JR353(B)W0C (Примечание 1), 503(B)W0C |
MR-J4-700GF-RJ
MR-J4-700B-RJ
MR-J4-700A-RJ |
HG-SR702 ((B) W0C)
HG-JR503(B)W0C (Примечание 1), 703(B)W0C, 701M(B)W0C |
MR-J4-11KGF-RJ
MR-J4-11KB-RJ
MR-J4-11KA-RJ |
HG-JR903 ((B) W0C, 11K1M ((B) W0C |
MR-J4-15KGF-RJ
MR-J4-15KB-RJ
MR-J4-15KA-RJ |
HG-JR15K1M(B)W0C |
MR-J4-22KGF-RJ
MR-J4-22KB-RJ
MR-J4-22KA-RJ |
HG-JR22K1MW0C |
Сервопривод серии MDS
| MDS-D-V1-20 |
MDS-D-V1-40 |
MDS-D-V1-80 |
MDS-D-V1-160 |
MDS-D-V1-160W |
| MDS-D-V1-320W |
MDS-D-V2-2020 |
MDS-D-V2-4020 |
MDS-D-V2-4040 |
MDS-D-V2-8040 |
| MDS-D-V1-320 |
MDS-D-V2-8080 |
MDSD-V2-16080 |
MDS-D-V2-160160 |
MDS-D-V2-160160W |
| MDS-DM-V3-202020 |
MDS-DM-V3-404040 |
MDS-D-SP-20 |
MDS-D-SP-40 |
MDS-D-SP-80 |
| MDS-D-SP-160 |
MDS-D-SP-200 |
MDS-D-SP-240 |
MDS-D-SP-320 |
MDS-D-SP-400 |
| MDS-D-SP-640 |
MDS-D-SP2-2020 |
MDS-D-SP2-4020 |
MDS-D-SP2-4040S |
MDS-D-SP2-8040 |
| MDS-D-SP2-8080 |
MDS-D-SP2-16080S |
MDS-D-CV-37 |
MDS-D-CV-75 |
MDS-D-CV-110 |
| MDS-D-CV-185 |
MDS-D-CV-300 |
MDS-D-CV-370 |
MDS-D-CV-450 |
MDS-D-CV-550 |
Модели Mitsubishi AC SERVO MOTOR
| HF-MP053 |
HF-MP13 |
HF-MP13 |
HF-MP23 |
HF-MP43 |
| HF-MP73 |
HF-KP053 |
HF-KP13 |
HF-KP23 |
HF-KP43 |
| HF-KP73 |
HF-MP053B |
HF-MP13B |
HF-MP23B |
HF-MP43B |
| HF-MP73B |
HF-KP053B |
HF-KP13B |
HF-KP23B |
HF-KP43B |
| HF-KP73B |
HF-SP52 |
HF-SP102 |
HF-SP152 |
HF-SP202 |
| HF-SP352 |
HF-SP502 |
HF-SP702 |
HF-SP52B |
HF-SP102B |
| HF-SP152B |
HF-SP202B |
HF-SP352B |
HF-SP502B |
HF-SP702B |
| HF-SP51 |
HF-SP81 |
HF-SP121 |
HF-SP201 |
HF-SP51B |
| HF-SP81B |
HF-SP121B |
HF-SP201B |
HG-SR352BK |
HG-SR352BJ |
Симулятор, который мы можем поставить:
| MR-J2S-10B-S149 |
MR-J2S-20B-S149 |
MR-J2S-40B-EE085 |
| MR-J2S-40B-EE006 |
MR-J2S-40B-S009U528 |
MR-J2S-40CP-S186 |
| MR-J2S-40CP-S084 |
MR-J2S-40A-PY091 |
MR-J2S-40B-PY096 |
| MR-J2S-40B-PY135 |
MR-J2S-40B-S210 |
MR-J2S-40A-PF |
| NR-J2S-60A-PF |
MR-J2S-40A-PQ108T022 |
MR-J2S-40B-PY096T018 |
| MR-J2S-60B-S041U638 |
MR-J2S-60B-S134 |
MR-J2S-40B-PY135 |
| MR-J2S-60B-FH168 |
MR-J2S-40B1-EH018 |
MR-J2S-40B1-QA112 |
| MR-J2S-40CP1 |
MR-J2S-60B-S030 |
MR-J2S-40B-QT0009U625 |
| MR-J2S-40CP-EG |
MR-J2S-10CP1 |
MR-J2S-40A-S004 |
| MR-J2S-20CP1 |
MR-J2S-10A1-S017 |
MR-J2S-70A-S011 |
| MR-J2S-20A-S011 |
MR-J2S-40A-S011 |
MR-J2S-100A-S011 |
| MR-J2S-40A-EG055 |
MR-J2S-40A-EG011 |
MR-J2S-20CP-S011 |
| MR-J2S-70CP-S011 |
MR-J2S-200B-S126 |
MR-J2S-70CP-S259 |
| MR-J2S-70B-T004 |
MR-J2S-350CP-S186 |
MDS-B-SVJ2-07 |
| MR-J2S-70B-RT |
MR-J2S-350CP-S084 |
MDS-D-SVJ3-01NA |
| MR-J2S-100B-T004 |
MR-J2S-350B-EG |
MDS-D-SVJ3-02NA |
| MR-J2S-100B-RT |
MR-J2S-350B-EG117 |
MDS-D-SVJ3-07NA |
| MR-J2S-70A-PM070 |
MDS-B-SVJ2-01 |
MDS-D-SVJ3-10NA |
| MR-J2S-200A-EJ012 |
MDS-B-SVJ2-03 |
MDS-D-SVJ3-20NA |
| MR-J2S-200B-T004 |
MDS-B-SVJ2-04 |
MR-J2S-100CP-S084 |
| MR-J2S-200A-S007 |
MDS-B-SVJ2-06 |
MR-J2S-100CP-S186 |
| MR-J2S-200B-S009V613 |
MDS-B-SVJ2-10 |
MR-J2S-70B-PY135U504 |
| MR-J2S-200B-RS238 |
MDS-B-SVJ2-20 |
MR-J2S-40B-PY135U504 |
