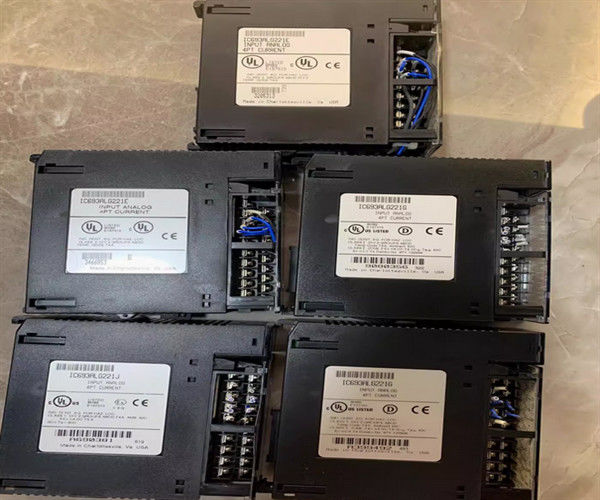

IC693ALG221 GE Fanuc Аналоговый вход, ток, 4 канала

Описание продукта IC693ALG221

IC693ALG221 - это аналоговый модуль ввода тока с четырьмя входными каналами для программируемого логического контроллера серии 90-30.Каждый из каналов этого контроллера способен преобразовывать аналоговый входный сигнал в цифровой сигнал по мере необходимости для применения. Два диапазона ввода доступны с по умолчанию от 4 до 20 мА с масштабируемыми пользовательскими данными, поэтому 4 мА соответствуют счету от нуля и 20 мА до 32000. Каждый счёт 1000 представляет 0,5 мА.Если в терминальную плату В/В добавляется прыжок, диапазон ввода регулируется от 0 до 20 мА с масштабируемой шкалой пользовательских данных, соответствующей подсчету 32000 с каждым подсчетом 800, равным 0,5 мА. Этот модуль оснащен двумя скачками диапазона:один для каналов 1-2 и один для каналов 3-4.

Входной модуль IC693ALG221 позволяет преобразовать скорость в полмиллисекунды для каждого из каналов с скоростью обновления в две миллисекунды для любого из предоставленных каналов.Скорость разрешения на конвертируемом сигнале составляет 12 бит в любом из выбранных диапазонов. Процент пользовательских данных ИИ регистрируется в формате дополнения 16 бит 2 ¢. Если текущий источник будет перевернут в вход, модуль выдаст слово данных, которое параллельно нижней части диапазона.

Защита входа для IC693ALG221 достаточна для работы с пониженной производительностью до 200 В в обычных режимах.Все полевые соединения требуют хорошей степени извилины, защищенный кабель приборов, подключенный к COM или GND.Основным источником питания, специфическим для IC693ALG221, является питание PLC +24 VDC, подаваемое через инвертор для модуля. IC693ALG221 использует питание от выхода +5 VDC для питания изоляционной схемы.

IC693ALG221 - это аналоговый модуль ввода, который является частью системы программируемого логического управления (PLC) серии 90-30.Этот модуль имеет четыре (4) входных канала, принимающие входные сигналы 0-20 мА и 4-20 мА от полевых устройств и приборов.Этот модуль оснащен внутренним аналоговым цифровым преобразователем (ADC), который позволяет ПЛК обрабатывать и дополнительно кондиционировать сигнал для использования в программе пользователя.

IC693ALG221 имеет разрешение ввода 12 бит, причем каждый диапазон ввода имеет разрешение 4 мА (1 LSB = 4 мА) для входящего сигнала 4-20 мА и 5 мА (1 LSB = 5 мА) для входящего сигнала 0-20 мА.Он имеет абсолютную точность 00,1% полного масштаба + 0,1% показания при напряжении общего режима 200 В. Кроме того, этот модуль имеет линейность < 1 наименее значимый бит и ответ входного фильтра 325 Гц.

Технические спецификации из IC693ALG221
