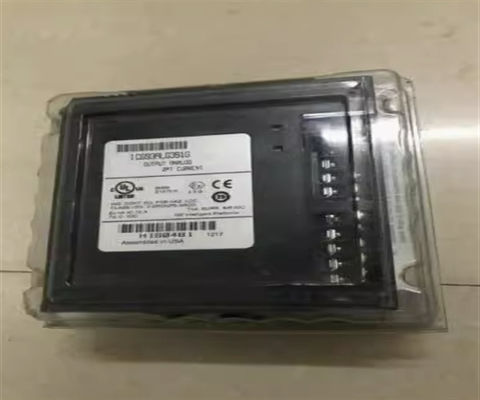

Fanuc IC693ALG391 Выходный модуль 2 точки Аналоговый ток 0-20 ампер Макс

Описание продукта IC693ALG391

IC693ALG391 представляет собой PLC серии 90-30, аналоговый выходный модуль, обеспечивающий выходный сигнал тока 0-20 mA / 4-20 mA и выходные сигналы напряжения 1-5VDC / 0-5 VDC.Этот модуль ранее производился GE Fanuc Automation.Модуль имеет два (2) аналоговых выходных канала с разрешением 4μA (1 LSB = 4μA); от 0 до 20 mA 5μA (1 LSB = 5μA); от 1 до 5 V 1 mV (1 LSB = 1 mV); от 0 до 5 V 1.25 мВ (1 ЛСБ = 1.25 мВ) с задней подачей тока 30 мА от питания +5 В и 215 мА от изоляции +24 ВДС от питания задней подачи или питания пользователя.

IC693ALG391 - это 2-канальный аналоговый выходной модуль для программируемого логического контроллера серии 90-30.Он предлагает два выходных канала с каждым выходом, который способен преобразовывать 12 бит бинарных (цифровых) данных в аналоговый выход для использования по мере необходимости во многих приложениях. IC693ALG391 способен выдавать выходы в диапазоне от 0 до 20 мА. Конвертируемый сигнал имеет разрешение 12 битов бинарного. Однако при преобразовании выхода не требуется сигнал.Во время каждого сканированияРегистр %AQ содержит 13 основных битов, которые изменяются в знак величины ПЛК и передаются в модуль.Преобразователь D / A использует 12 бит, в то время как тринадцатый бит (знак) используется для проверки того, были ли отрицательные данные переданы в модуль.

Если IC693ALG391 получает отрицательные данные, он выводит нижний конец диапазона тока от 4 мА до 20 мА. Программное обеспечение имеет тенденцию отклонять любое значение, превышающее 32767, введенное в модули.IC693ALG391 дает два диапазона выхода, которые 4 и 20 мАЭти два диапазона выхода имеют информацию пользователя, чтобы убедиться, что подсчет 0 равен 4 мА и подсчет 32000 равен 20 мА. Каждая 1000 добавлений равна 0,5 мА.В случае, если процессор переключается на режим STOP или RESET, при измерении выхода тока от 4 до 20 мА выхода от 0 до 20 мА состояние модуля изменяется на 0/4 МА по умолчанию или на состояние выдержки.Выбор подходящего состояния создается путем расположения DEF0/4 прыжок на съемный терминал панель соединителя на модуле.

Каждый 2-канальный аналоговый выход тока может быть использован в качестве источника тока / менее точного источника напряжения.Диапазон напряжения зависит от планировки диапазона тока выхода и может быть добавлен с использованием 250-омм резистора вместо прыжка напряженияИзолированное питание +24 VDC, подаваемое питанием PLC, является основным источником питания для IC693ALG391.Существует два терминала, предлагаемых к панели терминала В/В модуля для пользователя +24 вольтЭти терминалы важны, поскольку они предлагают резервный источник питания, чтобы выходы могли сохранить свою стоимость, когда внутреннее питание теряется и выбирается состояние Hold-Last-State.

Когда напряжение выше, чем изолированное +24 VDC, то есть от 21,5 вольт до 26,5 вольт, используется пользовательское питание.Внутри модуля производится внутренний источник напряжения около +24V для запуска выходов текущей цепиДля уменьшения нагрузки и шумового емкости,все поле, подключенное к модулю, должно быть проводным с помощью хорошего качества скрученного и защищенного инструментального кабеля, подключенного к GND. Эта связь GND обеспечивает доступ к базовой пластинке, что приводит к снижению шума. Три аналоговых модуля выхода тока могут быть установлены, когда пользователь не использует поставщиков для питания модуля.

Технические спецификации IC693ALG391

Информация о IC693ALG391


IC694ALG391 - аналоговый выходный модуль, ранее производимый GE Fanuc Automation, ныне приобретенный Emerson Automation.Этот модуль представляет собой один слот модуль с двумя (2) аналоговыми выходными каналами, которые генерируют напряжение и текущие выходные сигналы, такие как 0-20 mA / 4-20 mA и 1-5VDC / 0-5 VDC электрические сигналыЭтот модуль поставляется с конкретными разрешениями, особенно 4μA (1 LSB = 4μA) при 4-20 mA; 5μA (1 LSB = 5μA) при 0-20 mA; 1 mV (1 LSB = 1 mV) при 1-5 VDC и 1,25 mV (1 LSB = 1,25 mV) при 0-5 VDC.Этот модуль используется в частности для управления модулирующими устройствами управления, такими как клапаны управленияОн также может использоваться для ретрансляции сигналов и взаимодействия с панельными счетчиками, регистраторами данных и другими приемными элементами.IC694ALG391 устанавливается на любом месте установки В/В 5-слотной и 10-слотной основной платыОн имеет один индикатор состояния модуля OK, показывающий рабочее состояние модуля.Абсолютная точность модуля составляет 8μA при рабочей температуре 25oC (77oF) при настройке от 4 до 20 mA; 10μA при 25oC (77oF) для конфигурации от 0 до 20 mA; 50 mV при 25oC (77oF) для работы от 1 до 5 В и 50 mV при 25oC (77oF) для работы от 0 до 5 В.IC694ALG391 имеет внутреннее энергопотребление 30 мА от +5V питания и 215 мА от изолированного +24 VDC питания или источника питания пользователя.

IC693ALG391 представляет собой PLC серии 90-30, аналоговый выходный модуль, обеспечивающий выходный сигнал тока 0-20 mA / 4-20 mA и выходные сигналы напряжения 1-5VDC / 0-5 VDC.Этот модуль ранее производился GE Fanuc Automation.Модуль имеет два (2) аналоговых выходных канала с разрешением 4μA (1 LSB = 4μA) при 4-20mA; 5μA (1 LSB = 5μA) при 0 до 20 mA; 1 mV (1 LSB = 1 mV) при 1 до 5 V; 1.25 мВ (1 ЛСБ = 1.25 мВ) от 0 до 5 В с подачей потока на заднем плане 30 мА от питания +5 В и 215 мА от питания на заднем плане Isolated +24 VDC или питания пользователя.
