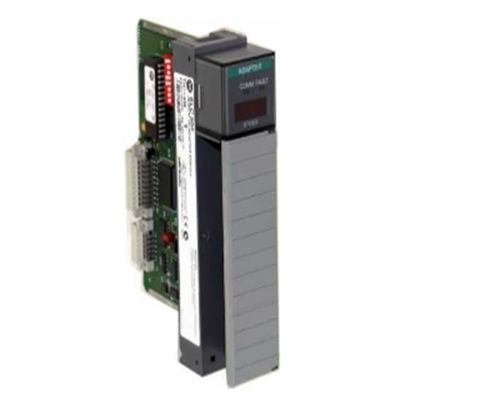

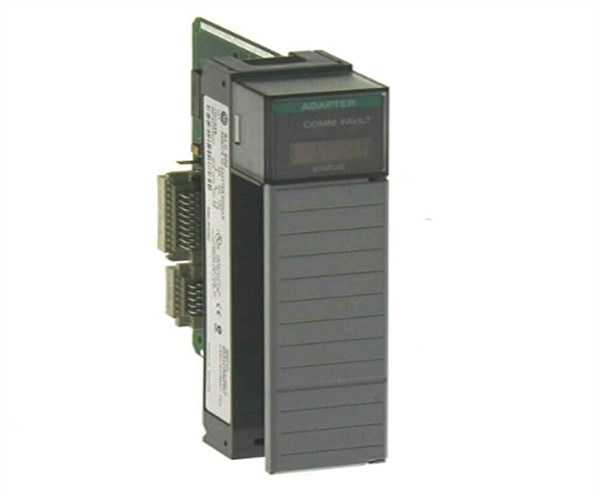

Allen-Bradley 1747-ASB PLC I/O модуль диапазон сигнала 4...20mA для точной передачи данных

Описание 1747-ASB

Allen-Bradley 1747-ASB - это модуль удаленного адаптера ввода/вывода, который является частью системы SLC 500.Он устанавливает связь между сканерами SLC или PLC и различными модулями 1746 I / O через удаленный I / O. Удаленная I/O связь состоит из одного главного устройства, то есть сканера SLC или PLC и одного или нескольких устройств-рабов, которые являются адаптерами.Таблица изображения SLC или PLC получает изображение модуля I / O непосредственно с его шассиДля отображения изображений он поддерживает как дискретную, так и блокную передачу.Он установлен в шасси с процессором SLC 500 и сканирует I / O в шассиМодуль 1747-ASB имеет 375 мА обратного тока при 5В и 0 мА при 24В. Он имеет минимальное и максимальное тепловое рассеивание 1,875 Вт.Он может передавать данные I/O на расстоянии до 3040 метров и поддерживает 57Он позволяет пользователю выбирать размер изображения до 32 логических групп и контролирует до 30 слотов шасси.1747-ASB также обеспечивает неплавную память и расширенную возможность узла до 32 адаптеровДля проводки должен использоваться кабель Belden 9463 или аналогичной категории, и он не требует каких-либо пользовательских программ.Он использует 6-конектора Phoenix для подключения между удаленной I / O ссылкой и процессоромМодуль 1747-ASB поддерживает все модули ввода/вывода SLC 501, такие как базовые модули, модули сопротивления, модули высокоскоростного счетчика и т. д. Для устранения неполадок и работыимеет три 7-сегментных дисплея с расширенной возможностью отображения рабочего состояния и ошибок1747-ASB предназначен для использования в промышленной среде и обеспечивает стандартную защиту от шума NEMA.

1747- ASB - это дистанционный IO адаптер, который принадлежит к платформе автоматизации SLC 500. Этот IO адаптер взаимодействует с модулями сканеров В/В,интерфейсные карты и шлюзы для установки связи Remote IO.

Для приложений PLC основной целью этого модуля является реализация распределенного приложения IO через удаленную сеть I/O. По сравнению с шиной расширения SLCрасширение имеет ограниченную длину кабеля и очень ограниченное расширение шасси SLCС 1747 ASB можно использовать до 32 SLC шасси с 1747 RIO сканером с применяемыми расстояниями 762 метров или 2500 футов для 230.4 KBaud, 1524 метров или 5000 футов для 115.2 КБОУД и 3048 метров или 10До 30 - это возможность управления этим адаптером,это ограничение 30 слотов может быть разделено на различные шасси или стойки с каждым стойкой, установленной с сканером RIO и источником питания.

Помимо связи со сканерами Remote IO, этот модуль также может использоваться для связи с картами связи Аллена-Брэдли, которые установлены непосредственно на персональный компьютер.Это позволяет удаленное программирование и возможности конфигурации и удаленное управление через надзорное управление и получение данных (SCADA)В качестве альтернативы:Интерфейсы человека-машины Аллена-Брэдли (HMI), такие как продукты PanelView, могут быть добавлены с удаленным адаптером ввода/вывода, который позволяет HMI управлять процессом, аналогичным SCADA системе.

This Remote I/O adapter also supports communication with Allen-Bradley encompass partner products and 3rd party gateways and converters for implementing 3rd party communication with other automation products.

Ориентировочный размер отгрузкииз 1747-ASB
Размеры: 2,0" х 6,0" х 5,0"
(5,1 см х 15,2 см х 12,7 см)
Вес: 0 фунтов 7,1 унции (0,2 кг)
