IC693CPU350 ∙ GE ∙ Контроллер системных модулей, программируемый

Описание продукта IC693CPU350

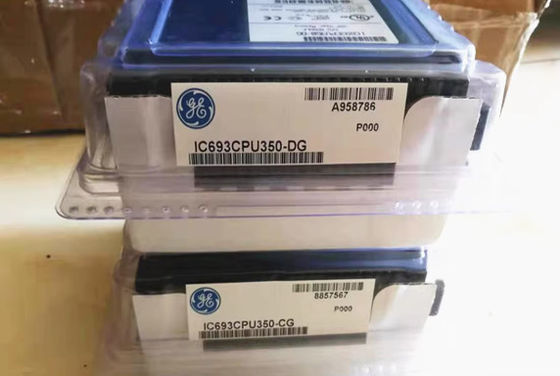

GE Fanuc IC693CPU350 - это модуль процессора серии 90-30. Этот модуль представляет собой модуль CPU 363 с одной шириной слота, скоростью процессора 25 МГц с типичной скоростью сканирования 0.22 мс на 1 К логики для булевых контактов. Он имеет встроенную пользовательскую память 32KB. Этот контроллер использует встроенный порт связи RS485, установленный в источнике питания.

IC693CPU350 - это контроллер серии 90-30 GE Fanuc.имеющие один слот широкий модуль и с возможностью управления до до восьми (8) основной пластины, включая локальную базовую плату, на которой установлен процессор.

IC693CPU350 разработан с неконфигурируемой пользовательской памятью 32K байтов. До 2048 дискретных входов, 2048 дискретных выходов, 2048 аналоговых входных слов и 512 аналоговых выходных слов.Эта плотность подсчета ввода/вывода позволяет этому контроллеру устанавливаться в средних и больших применениях..

IC693CPU350 не имеет порта связи. Этот контроллер использует порт связи, установленный в источнике питания, который имеет интерфейс связи RS485,позволяющий подключение к рабочей станции программирования, ручной программист (HHP) и устройства, способные обмениваться данными по стандарту связи RS485. Этот порт поддерживает рабские протоколы SNP/SNP-X.

IC693CPU350 настраивается с использованием различных вариантов.VersaPro и CIMPLICITY Machine Edition Логика Разработчик приложений программного обеспечения приложений. Кроме того, для написания программ на этот контроллер могут использоваться устаревшие ручные программисты (HHP).

IC693CPU350 имеет внутренний процессор 80386EX с типичной скоростью сканирования 0,22 миллисекунды на 1K логики для булевых контактов и скоростью обработки 25 МГц.Этот контроллер поддерживает возможность замены, прерывает с помощью периодической функции подпрограммы, совместимости PCM / CCM и математики плавающей запятой.Факультативными протоколами связи с установкой дополнительных модулей связи, поддерживаемых IC693CPU350, являются Ethernet, FIP, Profibus, GBC, GCM, GCM + опционные модули.

Процессор IC693CPU350 представляет собой однослотный модуль процессора.Процессор IC693CPU350 требует 670 миллиамперов тока и 5 вольт постоянного напряженияТипичная скорость сканирования для модуля ЦП составляет 0,22 миллисекунды на 1 КБ логики. Максимальная память пользовательской программы составляет 32 КБ.Дискритетные точки ввода имеют вместимость 2048 слов, а дискретные точки вывода также имеют вместимость 2048 слов.. Дискритетная глобальная память составляет 1280 бит. Регистрационная память составляет 9999 слов. Аналоговые входы и аналоговые выходы оцениваются в 2048 слов и 512 слов соответственно.Система регистрирует 28 слов.Процессор IC693CPU350 поддерживает более 2000 таймеров и счетчиков.Есть один интегрированный серийный порт на процессоре IC693CPU350, который поддерживает протоколы SNP/SNPXСерийный порт требует модуля PCM для поддержки RTU master и модуля CMM для поддержки SNP/SNP-X master, RTU slave protocol или CCM.В процессоре IC693CPU350 доступны как флэш-память, так и оперативная памятьРабочий диапазон температуры для процессора IC693CPU350 составляет от 0 до 60 градусов по Цельсию.

Модуль процессора IC693CPU350 является продуктом GE Fanuc Automation и производится в составе линейки продуктов серии 90-30.Он имеет процессор со скоростью 25 Мегагерц и он может работать как встроенный или модульный процессор для серии 90-30 ПЛКДля встроенных систем, PLC имеет встроенный модуль процессора, чтобы помочь сэкономить на затратах.Модульные системы PLC поставляются с процессором в качестве отдельного модуля процессораМодуль процессора GE Fanuc IC693CPU350 представляет собой однослотный модуль процессора с 8 базовыми пластинами для каждой системы, и эти базовые пластинки включают базовую пластинку процессора вместе с 7 другими дистанционными или расширительными базовыми пластинами..Модуль процессора работает на токе 670 миллиампер и входном напряжении 5 вольт постоянного тока.

Модуль процессора IC693CPU350 имеет максимальную емкость памяти пользовательской программы 32 КБ,с дискретными входными точками, которые имеют 2048 слов емкости хранения, и дискретными выходными точками, которые имеют 2048 слов емкости хранения. Модуль процессора IC693CPU350 имеет дискретную глобальную емкость памяти 1280 бит, и емкость регистровой памяти 9999 слов. Аналоговые входы оцениваются в 2048 слов,аналоговые выходы имеют номинальную величину 512 слов, а системные регистры имеют значение 28 слов. Модуль процессора GE Fanuc IC693CPU350 поддерживает более 2000 таймеров и счетчиков. Кроме того, этот модуль также поддерживает регистры смены.Он имеет один интегрированный серийный порт, который поддерживает протоколы SNPX/SNP slaveОн работает в диапазоне температуры от 0 до 60 градусов Цельсия.
