GE Fanuc CPU363 Цифровой модуль I O с серийными протоколами Modbus/RTU

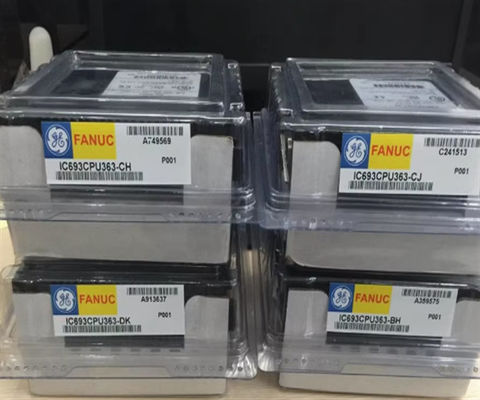

Описание продукта IC693CPU363

GE Fanuc IC693CPU363 - модуль из серии 90-30 ПЛК GE Fanuc. Он подключается к одному из слотов CPU на базовой пластине. Этот процессор типа 80386X и имеет скорость 25 Мц.Это дает базовой пластине возможность подключения до семи удаленных или расширения базовых платДля его работы требуется мощность +5VDC и ток 890mA. Он имеет батарею для резервного копирования часов и может быть отменен.его температура может варьироваться от 0 до 60 градусов в режиме окружающей среды.

Модуль GE Fanuc IC693CPU363 имеет три порта. Первый порт поддерживает SNP или SNPX slave на разъёме питания. Два других порта поддерживают SNP или SNPX master и slave, а также RTU slave.Он также совместим с RTU мастер и CCM модулей. Для поддержки RTU master необходим модуль PCM. Подключение также обеспечивается портом LAN, который поддерживает модули FIP, Profibus, GBC, GCM и GCM+. Он также поддерживает мультидоп.

Общая пользовательская память модуля GE Fanuc IC693CPU363 составляет 240 килобайт, а типичная скорость сканирования 1 килобайт логики составляет 0,22 миллисекунды.Дискритетная глобальная память (% G) процессора составляет 1280 бит. Внутренние катушки (%M) занимают пространство 4096 бит, а выходное или временное катушки (%T) развертывают 256 бит. Ссылки на состояние системы (%S) используют 128 бит.

Память регистра (%R) может быть настроена с помощью Logicmaster или Control v2.2. Logicmaster конфигурирует память модуля GE Fanuc IC693CPU363 в 128 словах до 16 384 слов. Control v2.2 может выполнять ту же конфигурацию с развертыванием до 32 640 слов.Аналоговые входы (% AI) и выходы (% Q) могут быть сконфигурированы точно так же, как и регистрационная память, используя те же программы. GE Fanuc IC693CPU363 имеет системные регистры, состоящие из 28 слов.

Модуль процессора GE Fanuc IC693CPU363 изготавливается в рамках линейки продуктов GE Fanuc серии 90-30.Этот модуль процессора поддерживает использование микропроцессора 80386EX, который предлагает все основные функции и параметры управления свертыванием, а также помогает выполнять небулевые функции. Он поставляется с емкостью памяти пользователя 240 КБ, 2048 дискретными входами,и 2048 дискретных выходовМодуль процессора IC693CPU363 имеет дискретную глобальную память с рейтингом 1280 бит, в то время как внутренние катушки имеют рейтинг 4096 бит.Этот модуль имеет 128 бит, которые используются для ссылки на различные состояния, с 256 битами вывода или временными катушками. Он имеет аналоговые входы, аналоговые выводы и емкость памяти регистра в диапазоне от 128 до 32640 слов с версией управления,и диапазон от 128 до 16384 слов с Logicmaster. Системные регистры этого модуля CPU распределены 28 словами.

Модуль процессора GE Fanuc серии 90-30 IC693CPU363 поставляется с тремя встроенными серийными портами, которые доступны через разъем питания,и он также поддерживает использование SNP и SNPX рабских протоколовСуществует 15-прицепный женский разъем типа D, через который можно получить доступ к серийному порту, и он расположен на правой передней стороне модуля питания.Серийный порт используется для подключения ПК, который запускает программное обеспечение для программирования портативного монитора GE Fanuc. Модуль процессора IC693CPU363 также может использоваться с опциональными модулями связи Profibus и Ethernet. Этот модуль процессора поддерживает использование функционала периодической подпрограммы.Он соответствует стандартам CE и cUL.
