1786-RPFRL Allen-Bradley Fiber Ring Repeater Module Диапазон сигнала 4...20mA

Описание 1786-RPFRL

Адаптер Allen-Bradley 1786-RPAB - это модульный адаптер ControlNet. Он работает с медным коаксиальным волокном типа RG6 и способен подключать несколько модулей. the 1786-RPAB repeater adapter can connect up to 2 modules when it is used with either the Allen-Bradley 1786-RPFRXL/B or the 1786-RPFRL modules and with up to 4 modules that are the Allen-Bradley 1786-RPFSМодуль воспроизводителя 1786-RPAB требует 24 вольт постоянного тока, а при 5 вольтах постоянного тока он может обеспечить максимум 1.6 ампер выходного тока на заднем плане.

1786-RPAB ретрансляторный адаптер выполняет различные функции, такие как расширение длины сети,выполнение преобразований сетевых носителей из коаксиальных или медных носителей в волоконные носители, а также из волоконных носителей в коаксиальные или медные носители, обеспечивающие питание модулей повторяющих и создание кольца, звезды или топологии сети точка-точка.который указывает, если оба они включены или если обнаружен сбой (также известный как готовый / сбой)Весь адаптер 1786-RPAB имеет приблизительные размеры 4 x 4 x 3 дюйма,и он весит около 7 унцийЭтот адаптер серии B также известен как 1786-RPA/B.

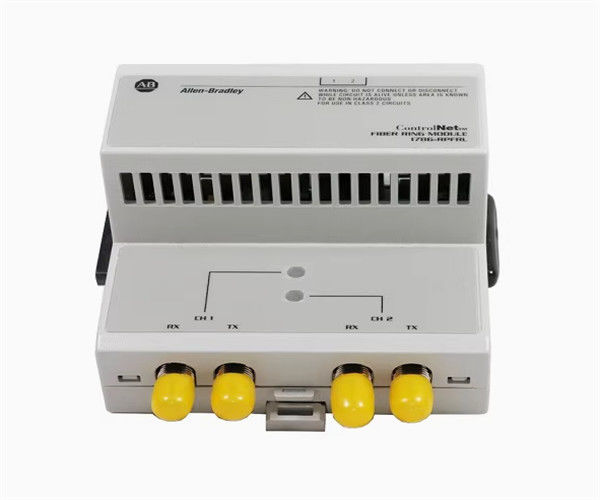

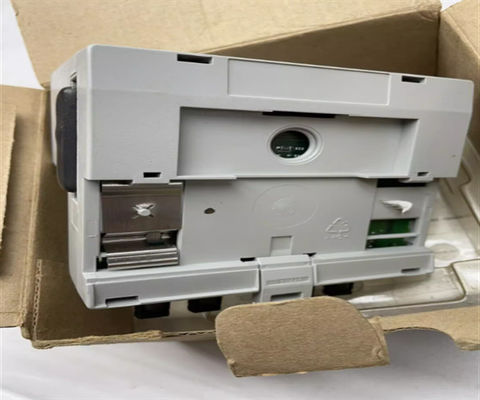

Модуль Аллена-Брэдли 1786-RPFRL - это модуль повторяющего кольца оптоволоконного ControlNet. Он поддерживает избыточность волоконных носителей с использованием кольцевой топологии, которая позволяет осуществлять длительные диапазоны передачи,защита от электромагнитных помехРасстояние между повторяющимися волокнами зависит от ряда факторов, включая качество волокна, количество скрепок и количество соединителей.Для модуля 1786-RPFRL, потеря на волоконных связях должна быть меньше 15 дБ. Общая длина волоконного кольца ограничена стандартом ControlNet 20 километрами или меньше.С модулем должны использоваться пластмассовые или керамические соединители ST-волокна.Металлические разъемы не поддерживаются.

Модуль 1786-RPFRL обеспечивает 2 канала волоконного излучения, индикаторы состояния для активности на каждом канале волоконного излучения и контактный разъем реле для обновления состояния системы и связи.Требования к питанию модуля составляют 570 миллиампер при 5 вольтах постоянного токаМодуль может быть установлен в любой ориентации.Максимальное напряжение для контактора реле составляет 30 вольт постоянного токаМинимальный и максимальный токи для контактора реле составляют 1 миллиампер и 900 миллиампер соответственно.Размер провода, рекомендуемый для использования с модулем 1786-RPFRL, составляет 22-14 AWG твердой или натянутой медной проволоки, которая имеет температуру 75 градусов по Цельсию или выше.Модуль 1786-RPFRL является открытым модулем и соответствует северноамериканскому температурному коду T5. Температура воздуха вокруг модуля 1786-RPFRL никогда не должна превышать 60 градусов по Цельсию.
