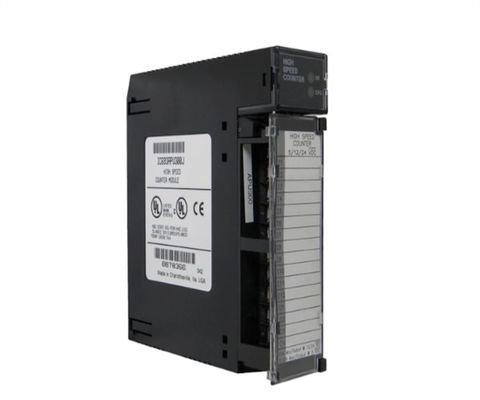

IC693APU300 Модуль высокоскоростного счетчика (HSC)

Описание продукта IC693APU300

IC693APU300 - это модуль высокоскоростного счетчика (HSC), который принадлежит к платформе PLC серии 90-30, ранее производимой GE Fanuc Automation, однако недавно приобретенной Emerson Automation.Этот модуль HSC специально разработан для использования в различных процессах, но не ограничивается турбинный потокомерДля измерений, измерения скорости, обработки материалов, управления движением и управления процессом.этот модуль HSC может быть использован для генерации совокупного поставленного или полученного материала, который может служить справочником счета и оплаты или просто для мониторинга потребления и эффективности эксплуатацииДля управления движением, этот модуль может быть использован в паре с кодерами, принимая высокоскоростные,Сигналы низкого уровня напряжения, которые представляют положение или количество движения, которое проделала нагрузка, которые могут служить ориентиром управленияВ приложениях обработки материалов этот модуль может быть использован для быстрого подсчета продукции для осуществления точного сортирования материалов и произведенных товаров.Модуль может использоваться для измерения высокоскоростных переменных процесса, таких как магнитные скоростные приборы.IC693APU300 имеет двенадцать (12) положительных логических входов, работающих на напряжении сигнала 5VDC или 10-30 VDC.Он также имеет четыре (4) положительных логических выходов, которые генерируют 500 мА при 10-30 VDC или 20 мА при 4Этот высокоскоростной счетчик имеет максимальную частоту подсчета 200 кГц и принимает частоту переключения сигнала до 8 кГц.Этот модуль классифицируется как опционный модуль., он может быть установлен на любых доступных слотах ввода/вывода базовых плат серии 90-30.

GE IC693APU300 High-Speed Counter Module - это однослотный счетчик от GE Fanuc. Он подходит для использования в таких приложениях, как турбинный потокомер, измерение скорости,Обработка материаловОсновным преимуществом этого счетчика является то, что он способен обрабатывать быстрые импульсы сигнала, которые имеют частоту до 80 килогерц.Этот высокоскоростной счетчик модуль может чувствовать входы и выходы, а также подсчитать вход и выход ответы без связи с процессоромМодуль высокоскоростного счетчика IC693APU300 может считать как вверх, так и вниз, и он может считать разницу между двумя изменяющимися значениями.Для указания рабочего состояния и состояния параметров конфигурации, модуль имеет два зеленых светодиода на верхней стороне.

Модуль высокоскоростного счетчика IC693APU300 может быть настроен на 4 идентичных независимых простых счетчиков, 1 комплексный счетчик и 2 идентичных независимых комплексных счетчиков.Некоторые из особенностей этого модуля высокоскоростного счетчика включают подсчёты по временному регистру для каждого счетчика.Модуль питается от 5-вольтовой постоянной токовой шины на задней панели ПЛК.Модуль высокоскоростного счетчика IC693APU300 может быть установлен в любой базовой пластине серии 90-30.Никогда не устанавливайте этот модуль в корпусе, доступ к которому возможен только с помощью инструментов. Этот модуль нельзя удалить или заменить без правильного отключения ПЛК.Его можно настроить с помощью Logicmaster 90-30/20, ручной программист, логический разработчик-PLC, или программное обеспечение VersaPro.Этот модуль может быть использован в промышленных приложениях, которые имеют скорости ввода импульсов, которые превышают возможности ввода ПЛК, такие как измерение измерения, обработки материалов, измерения скорости, управления движением и применения примера потока турбины.

Технические спецификации из IC693APU300

Модуль IC693APU300 от GE Fanuc - это модуль высокоскоростного счетчика.Он может использоваться как часть ПЛК серии 90-30Этот высокоскоростной счетчик модуль поставляется с 12 входами, которые все положительные логические входы, и он также имеет 4 выхода, которые все положительные логические выходы.Модуль высокоскоростного счетчика IC693APU300 будет потреблять около 250 миллиамперов тока при номинальном напряжении 5 вольт постоянного токаМинимальная скорость подсчета, с которой этот модуль может работать, составляет 20 килогерц, а максимальная скорость подсчета, которую он поддерживает, составляет 80 килогерц.Модуль высокоскоростного счетчика IC693APU300 идеально подходит для применения в ПЛК, где частоты ввода импульсов, которые получают ПЛК, выше, чем ПЛК, предназначенный для самостоятельного управления.

Модуль высокоскоростного счетчика GE Fanuc серии 90-30 IC693APU300 не нуждается в связи с процессором в ПЛК для функционирования.Он может почувствовать все входы и выходы и подсчитать все входы и выходы ответы независимо от процессора. Пользователи могут настроить модуль высокоскоростного счетчика IC693APU300 с помощью различного программного обеспечения. Совместимое программное обеспечение конфигурации включает в себя программное обеспечение VersaPro,программное обеспечение PLC Logic Developer, программное обеспечение Hand-Held Programmer, и программное обеспечение Logicmaster 90-30/20.Соединения на модуле высокоскоростного счетчика IC693APU300 всегда должны быть выполнены с медным проводом, который рассчитан на 90 градусов по Цельсию.Модуль также должен быть установлен в корпус для защиты.
